'نظام مثبطات اللهب الفوسفوري': يتم استخدام مثبطات اللهب المتعددة القائمة على الفوسفور معًا. منافسة داخلية أم تآزر؟

'نظام مثبطات اللهب الفوسفوري': يتم استخدام مثبطات اللهب المتعددة القائمة على الفوسفور معًا. منافسة داخلية أم تآزر؟

في مجال مثبطات اللهب الفسفورية العضوية، لا يزال لدى العديد من الأشخاص فهم سطحي يقتصر على كلمات رئيسية مثل 'الفسفرة' و'الربط المتبادل للأسترة' و'تكوين الفحم'. في الواقع، عملية تثبيط اللهب ليست مجرد تغطية أو تعبئة مادية. إنها 'سلسلة تفاعل كيميائي' تتضمن خطوات متعددة. تشمل هذه السلسلة:

1. ما إذا كان مثبط اللهب يمكن أن يتفاعل بشكل فعال مع البوليمر.

2. ما إذا كان التفاعل يبدأ ضمن نطاق درجة حرارة مناسب.

3. ما إذا كانت طبقة الفحم المتكونة كثيفة ومستقرة وتمتلك خصائص إخماد الدخان.

4. ما إذا كانت المكونات التآزرية تتداخل مع مسار مثبطات اللهب أو تعززه.

فقط من خلال الفهم العميق لآليات التفاعل المجهرية هذه يمكننا أن نبني تصميم المواد على الأدلة، بدلاً من الاعتماد فقط على 'تعديل الصيغة' التجريبي.

1. اتجاه الترقية لمثبطات اللهب المعتمدة على الفوسفور
أصبحت مثبطات اللهب المعتمدة على الفوسفور، مع مزاياها المتمثلة في كونها صديقة للبيئة، وتعزيز تكوين الفحم، وانخفاض السمية، 'القوة الرئيسية' في أنظمة مثبطات اللهب لمختلف البوليمرات. إذًا، ماذا يحدث عندما يتم استخدام اثنين أو أكثر من مثبطات اللهب المعتمدة على الفوسفور في نفس الوقت في نفس التركيبة. هل هو تعزيز تآزري أم إضعاف متبادل؟ هذا هو بالضبط الموضوع الذي نستكشفه اليوم - 'تآزر الفوسفور-الفوسفور' (تآزر P–P).

ثانيا. فهم تآزر الفوسفور-الفوسفور
يشير تآزر الفوسفور-الفوسفور إلى التحسن الكبير في كفاءة مثبطات اللهب التي تم تحقيقها من خلال الجمع بين اثنين أو أكثر من مثبطات اللهب القائمة على الفوسفور مع آليات عمل مختلفة أو سلوكيات الانحلال الحراري داخل نظام واحد. التأثير يفوق التأثير الإضافي البسيط لمصدر فوسفور واحد.
تشمل المجموعات الشائعة ما يلي:

1. الفوسفات العضوي + متعدد الفوسفات غير العضوي (على سبيل المثال، RDP + APP)

2. هيبوفوسفيت الألومنيوم + الفوسفات (على سبيل المثال، ADP + MPP/MCA)

3. الفوسفات منخفض الوزن الجزيئي + استرات الفوسفات البوليمرية (على سبيل المثال، TPP + BDP)

ثالثا. آلية التآزر. متعدد المراحل، متعدد المسارات، مثبطات اللهب التآزرية

1. درجات حرارة الانحلال الحراري المتداخلة تمكن من تثبيط اللهب
على سبيل المثال، يبدأ APP (بوليفوسفات الأمونيوم) في التحلل عند درجة حرارة 250-300 درجة مئوية، ويطلق حمض الفوسفوريك ويشارك في تكوين الفحم. وفي الوقت نفسه، تتطاير استرات الفوسفات ذات الوزن الجزيئي المنخفض مثل TPP (ثلاثي فينيل الفوسفات) عند درجة حرارة 350-400 درجة مئوية، مما يزيد من تثبيط الجذور الحرة في الطور الغازي. يؤدي هذا المزيج إلى إنشاء نظام مثبطات اللهب ثنائي المرحلة يتميز بـ 'تكوين الفحم الأول، يليه إخماد اللهب'.

2. تعزيز الفحم التآزري للمرحلة المكثفة
يعمل حمض الفوسفوريك المتولد من تحلل APP كعامل تجفيف. يمكن للأجزاء المتبقية من TPP تعزيز إعادة ترتيب الهياكل العطرية. تعمل مصادر الفوسفور المزدوجة معًا لبناء طبقة شار أكثر كثافة واستمرارية.

3. التفاعلات بين الفوسفات والفوسفوكسان

عند درجات الحرارة المرتفعة، يمكن أن تتبلمر هياكل P=O المتبقية في استرات الفوسفات/المركبات المحتوية على الفوسفور مع هياكل الفوسفات. يؤدي هذا إلى زيادة كثافة الارتباط المتقاطع والثبات الحراري لطبقة char.

رابعا. دراسة حالة نموذجية للتأثير التآزري
عند استخدام TPP وAPP معًا في مادة البولي بروبيلين (PP) أو البوليسترين (PS)، يتم تحقيق تعزيز تآزري لمثبطات اللهب في الطور الغازي والمرحلة المكثفة، مما يؤدي إلى تحسين تصنيف مثبطات اللهب بشكل كبير.

1. الشراكة عبر المحيط الهادئ وحدها. خطاب النوايا = 18.2%، UL94 = NR

2. التطبيق وحده. خطاب النوايا = 21.5%، UL94 = V-2

3. TPP + APP (50% لكل منهما). خطاب النوايا = 26.3%، UL94 = V-0
وبالتالي، يزيد تآزر PP من خطاب النوايا بأكثر من 5% ويرفع تصنيف UL94 بمستويين.

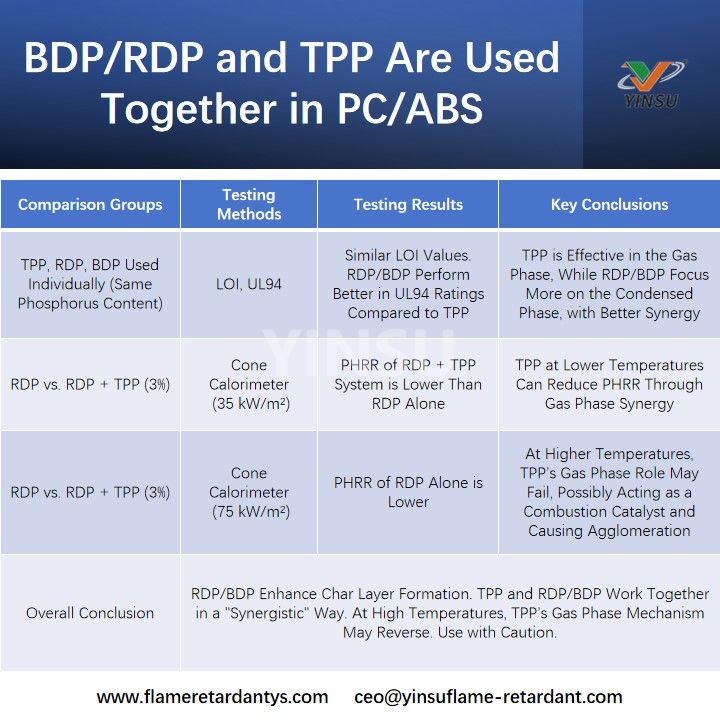

عند استخدام BDP/RDP وTPP معًا في PC/ABS.

تآزر PP هو آلية تآزرية تعتمد على درجة الحرارة. يعتمد جوهرها على البنية والتقلبات واختلافات طور العمل لمركبات الفسفور.

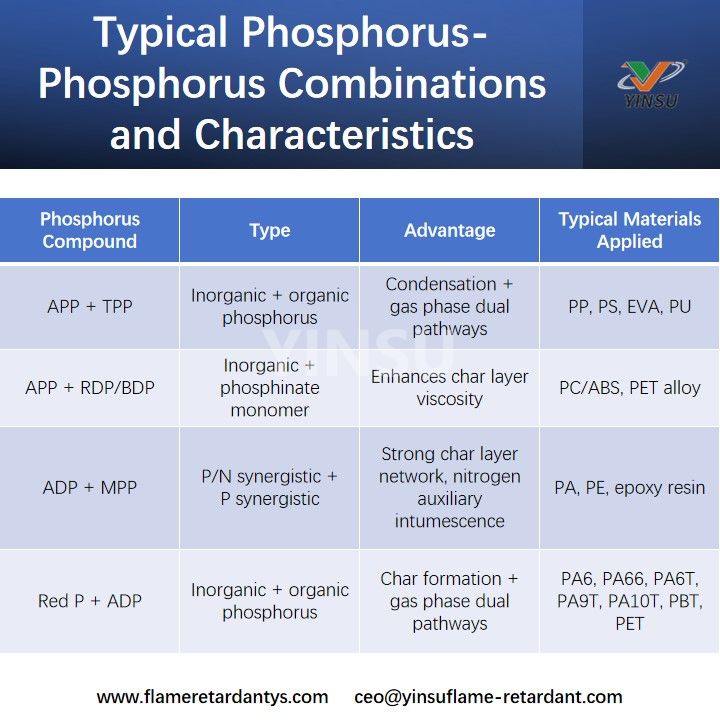

V. تركيبات الفوسفور والفوسفور النموذجية وخصائصها

سادسا. التطبيق الهندسي. متى يجب التفكير في 'تآزر الفوسفور المتعدد'؟
تتضمن السيناريوهات التي يوصى فيها باستخدام نظام تآزري بين الفوسفور والفوسفور ما يلي:
1. البوليمرات التي تتطلب طبقات شار عالية الجودة، مثل البوليستر والسليلوز والكمبيوتر الشخصي.
2. أنظمة المواد ذات نوافذ الانحلال الحراري غير المتطابقة، مثل سبائك PC/ABS.
3. الأنظمة التي يكون فيها انتقال مثبطات اللهب أو انبعاث الدخان مشكلة.
4. المناطق ذات المتطلبات البيئية الصارمة لانخفاض الدخان والسمية المنخفضة.

سابعا. الاستنتاج: محرك ثنائي الفوسفور، بناء حاجز حريق متعدد المراحل
إن التآزر بين الفوسفور والفوسفور ليس مجرد 'إضافة محتوى الفسفور'. فهو يتضمن بناء دفاع مثبط للهب متعدد المراحل أكثر ذكاءً واستقرارًا من خلال الاختلافات في نوافذ الانحلال الحراري وتكامل آليات مثبطات اللهب. إذا كان تآزر الهالوجين والفوسفور يشبه سلسلة دفاع تجمع بين الحماية الخارجية والداخلية، وكان تآزر الفوسفور والنيتروجين بمثابة تعزيز داخلي للهيكل، فإن تآزر الفسفور والفوسفور هو 'محرك ثنائي النواة'، يعمل في نفس الوقت على تقوية كل من المرحلتين المكثفة والغازية لبناء حاجز قوي ضد الحريق بشكل مشترك.

في التطوير العملي للأنظمة التآزرية للفوسفور والفوسفور، تستفيد Yinsu Flame Retardant من تراكمها العميق في مجال المواد المثبطة للهب لتزويد العملاء بحلول مثبطات اللهب الاحترافية والمخصصة. إلى جانب أنظمة مركب ADP المستخدمة على نطاق واسع في هندسة البلاستيك، طورت Yinsu أيضًا العديد من مخططات PP التآزرية المناسبة لسيناريوهات خاصة مثل المواد اللاصقة والطلاءات. على سبيل المثال، لا يؤدي الجمع بين المساحيق المغلفة القائمة على الفوسفور وإسترات الفوسفات السائل إلى تحسين تشتت وتوافق مثبطات اللهب في الركيزة فحسب، بل يعزز أيضًا جودة الفحم ومتانة مثبطات اللهب. وهذا مناسب بشكل خاص لمتطلبات مثبطات اللهب للطبقات الرقيقة والمواد اللاصقة عالية الأداء. تلتزم Yinsu بإنشاء أنظمة مثبطات اللهب التآزرية للفوسفور والفوسفور فعالة وصديقة للبيئة وفعالة من حيث التكلفة استنادًا إلى خصائص الركيزة الخاصة بالعميل وظروف العملية والتطبيقات النهائية، مما يساعد المنتجات على تحقيق اختراقات في كل من السلامة والأداء.
