اختيار الانكماش الحراري المناسب لمثبطات اللهب: دليل للأنواع والمعايير وعلوم المواد

اختيار الانكماش الحراري المناسب لمثبطات اللهب: دليل للأنواع والمعايير وعلوم المواد

في المناظر الطبيعية عالية المخاطر لمركبات الطاقة الجديدة (NEV)، يتم تسخير الأسلاك عالية الجهد لأرفف , خوادم مركز البيانات ، والمرفقات الكهربائية لعبور السكك الحديدية ، فإن تحديد أنابيب الانكماش الحراري الخاطئة لمثبطات اللهب (FR) لا يعد مجرد سهو، بل إنه مسؤولية. يمكن أن يؤدي فشل واحد إلى حدوث مخاطر متتالية: دوائر قصيرة في بطاريات السيارات الكهربائية، أو مخاطر استنشاق الدخان في مراكز البيانات المغلقة، أو انقطاع الخدمة في أنظمة السكك الحديدية. مع وجود متاهة من كيمياء البوليمرات، والمعايير العالمية المتطورة، وتركيبات FR المحسنة لحالات الاستخدام المتخصصة، كيف يمكنك تحديد حل يوفر حماية موثوقة ، وليس فقط الامتثال؟

تم تصميم هذا الدليل خصيصًا للمهندسين وعلماء المواد والمتخصصين في المشتريات الذين يحتاجون إلى تجاوز اختيارات 'تحديد المربع'. نحن نتعمق في علوم المواد لأنظمة FR، ونفك رموز معايير الأداء المهمة، ونسلط الضوء على كيفية حل مثبطات اللهب المتقدمة الخالية من الهالوجين (HFFR) لتحديات الصناعة غير الملباة - مع التركيز على تقنيات YINSU الخاصة التي تعيد تعريف كفاءة HFFR.

ما وراء البوليمر: نظام تصنيف مزدوج (مع بيانات الأداء)

يتم تحديد أداء أنابيب الانكماش الحراري FR من خلال مكونين مترابطين: البوليمر الأساسي (العمود الفقري الميكانيكي/الحراري) ونظام FR (قلب السلامة من الحرائق). إن فهم أوجه التآزر بينهم أمر غير قابل للتفاوض من أجل الاختيار المستهدف.

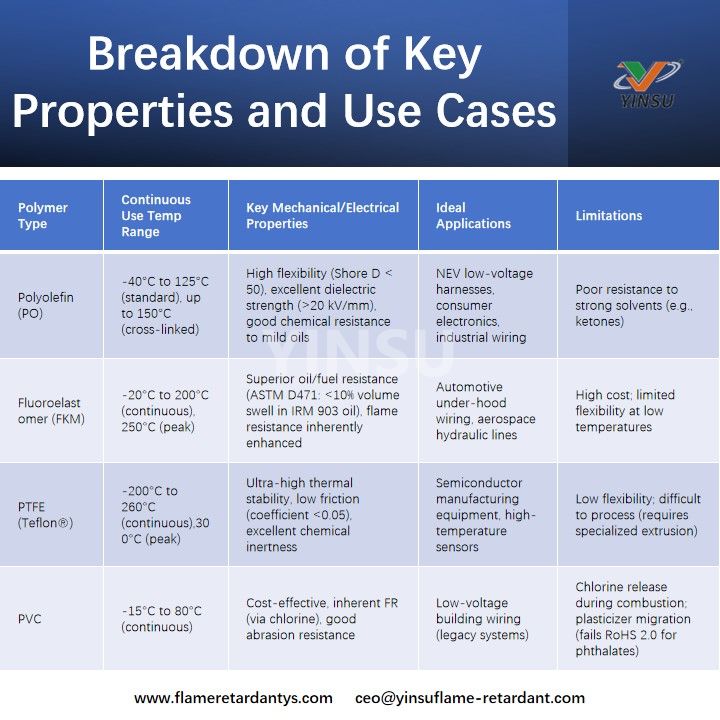

1. التصنيف حسب المادة الأساسية (بمقاييس خاصة بالتطبيق)

تم تصميم كل بوليمر لتلبية المتطلبات البيئية والميكانيكية المتميزة. فيما يلي تفصيل للخصائص الرئيسية وحالات الاستخدام التي تهم المتخصصين في هذا المجال:

2. التصنيف حسب نظام مثبطات اللهب (الآليات والمقايضات)

لا يحدد نظام FR تقييمات القابلية للاشتعال فحسب، بل يحدد أيضًا كثافة الدخان (ASTM E662) , وانبعاث الغازات السامة (ISO 5659-2) ، والاحتفاظ بخصائص البوليمر بعد المعالجة. فيما يلي مقارنة فنية للأنظمة المتوافقة مع معايير الصناعة:

أنظمة FR المهلجنة (البروم/الأنتيمون)

• الآلية : تثبيط الطور الغازي - تقوم جذور البروم (Br•) بمقاطعة تفاعل سلسلة الاحتراق، ويعمل ثالث أكسيد الأنتيمون (Sb₂O₃) كعامل تآزري لتضخيم كفاءة البروم.

• الإيجابيات : كفاءة عالية في إخماد اللهب عند الأحمال المنخفضة (5-12%)، وتأثير ضئيل على قابلية معالجة البوليمر.

• السلبيات : يولد غاز بروميد الهيدروجين المتآكل (HBr) (درجة الحموضة أقل من 3 عند تكثيفه) الذي يؤدي إلى إتلاف المكونات الكهربائية، وكثافة الدخان (Ds,4min)> 400 (ASTM E662)، والمنتجات الثانوية السامة (مثل الديوكسينات) في الحرائق ذات درجات الحرارة العالية.

• المخاطر التنظيمية : محظورة في الاتحاد الأوروبي (قائمة REACH SVHC للإيثر ثنائي الفينيل العشاري البروم) والصين (حدود GB/T 2408-2021 على محتوى الهالوجين).

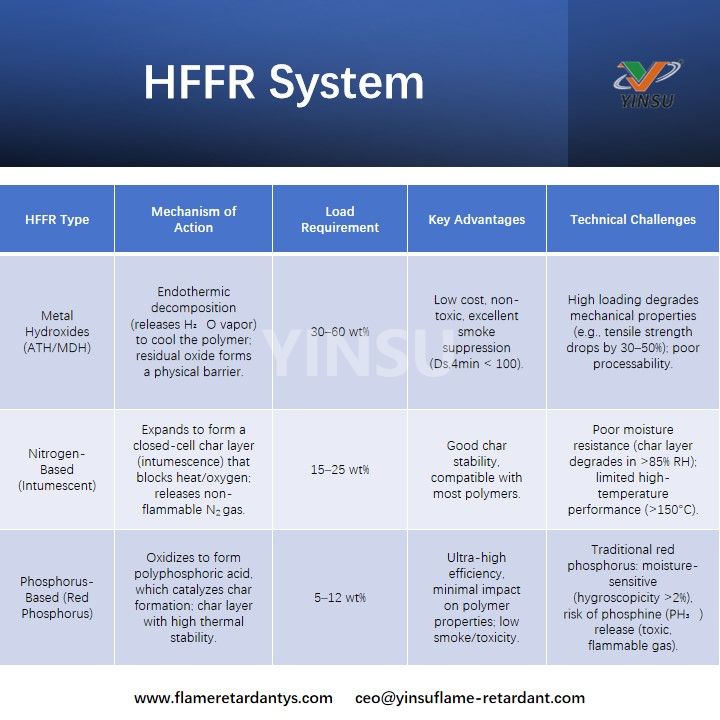

أنظمة FR (HFFR) الخالية من الهالوجين (المعيار الحديث)

انطلاقًا من اللوائح (RoHS 2.0, REACH, China's GB 30288-2013) وطلب السوق لحلول 'أكثر أمانًا حسب التصميم'، تعتمد أنظمة HFFR على عمل المرحلة المكثفة (التبريد والفحم) لإخماد النيران.

اختراق YINSU التقني: FRP-950X مغلف بالفوسفور الأحمر

بالنسبة لأنابيب الانكماش الحراري FR القائمة على البولي أوليفين - النوع الأكثر استخدامًا على نطاق واسع في سيارات الطاقة الجديدة ومراكز البيانات والتطبيقات الصناعية - يحل الفوسفور الأحمر المغلف FRP-950X من YINSU القيود الحرجة لأنظمة HFFR التقليدية. إنها ليست مجرد مادة مضافة لـ FR، بل إنها حل مصمم بدقة للتطبيقات عالية الأداء.

ما الذي يجعل FRP-950X فريدًا؟

يتطلب الفوسفور الأحمر التقليدي معالجة سطحية للتخفيف من امتصاص الرطوبة وإطلاق PH₃، ولكن هذه المعالجات غالبًا ما تؤدي إلى تدهور التشتت أو الاستقرار الحراري. يستخدم FRP-950X التغليف الدقيق للبلمرة في الموقع : غلاف رقيق وموحد من الراتنج المعدل بالإيبوكسي الذي يرتبط بجزيئات الفوسفور، مما يخلق حاجزًا:

• يقلل من امتصاص الرطوبة إلى أقل من 0.3% (مقابل > 2% للفسفور الأحمر غير المعالج، وفقًا لمعيار ASTM D570).

• يمنع إطلاق PH₃ (<0.1 جزء في المليون أثناء البثق، وفقًا لاختبار GC-MS).

• يضمن تجانس التشتت بنسبة 95%+ في البولي أوليفين (مقابل 70-80% للفوسفور الأحمر المطلي التقليدي، عبر المجهر الضوئي).

آلية العمل في أنابيب الانكماش الحراري

عند تعرضه للهب، يخضع FRP-950X لتفاعل وقائي من ثلاث خطوات:

1. الأكسدة : يتأكسد الفوسفور إلى حمض متعدد الفوسفوريك (PPA) عند درجة حرارة 250-300 درجة مئوية.

2. تحفيز الفحم : PPA يجفف مصفوفة البولي أوليفين، مما يعزز تكوين طبقة شار كثيفة ومغلقة الخلية (سمك ~ 500 ميكرومتر للتحميل بنسبة 10٪ بالوزن).

3. تشكيل الحاجز : تمنع طبقة الفحم انتقال الحرارة إلى البوليمر الأساسي (> 80% انعكاس للحرارة) وتمنع إطلاق المواد المتطايرة القابلة للاشتعال - مما يؤدي إلى إطفاء اللهب بشكل فعال.

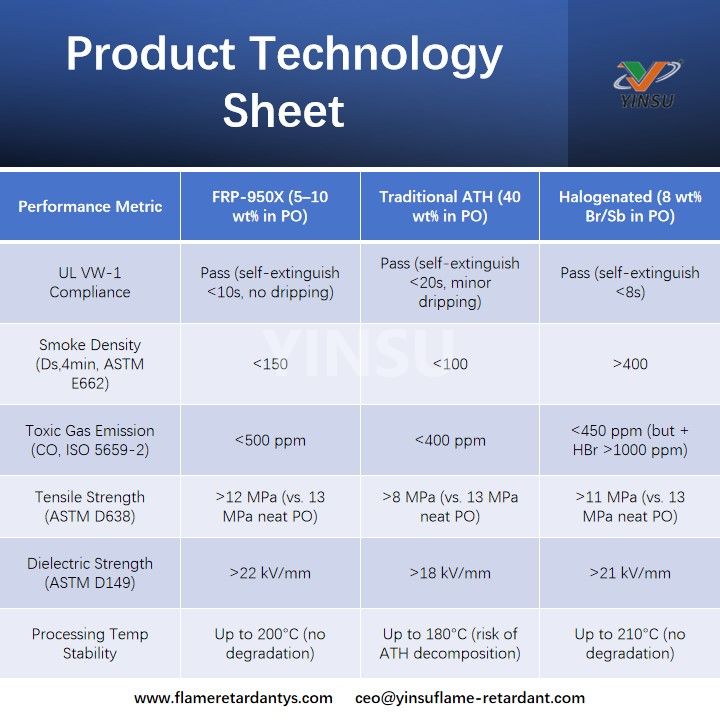

بيانات الأداء الخاصة بالتطبيقات

بالنسبة لمحترفي الصناعة، تعني كلمة 'الكفاءة' نتائج قابلة للقياس. فيما يلي كيفية أداء FRP-950X في حالات استخدام الانكماش الحراري الرئيسية:

بالنسبة لمتطلبات الهالوجين: الخاصة بشركة YINSU أصبغة البروم والأنتيمون

في حين أن HFFR هو المستقبل، إلا أن YINSU لا تزال تدعم التطبيقات القديمة باستخدام الأصبغة الرئيسية من البروم والأنتيمون . تم تركيب هذه الأصبغة الرئيسية باستخدام إيثان عشاري البروم ثنائي الفينيل عالي النقاء (متوافق مع DBDPE، ومتوافق مع REACH) وSb₂O₃ بحجم النانو، وهي تقدم ما يلي:

• التشتت الموحد (حجم الجسيمات <1 ميكرومتر) لتجنب انهيار العزل الكهربائي.

• امتثال UL VW-1 عند تحميل بنسبة 6-8٪ بالوزن.

• هجرة منخفضة (<0.1% بعد 1000 ساعة عند 85 درجة مئوية/85% رطوبة نسبية) لضمان الأداء على المدى الطويل.

فك رموز المعايير الحرجة: ما يحتاج محترفو الصناعة إلى معرفته

لا يقتصر الامتثال على اجتياز الاختبار فحسب، بل يتعلق أيضًا بمطابقة المعيار مع ملف تعريف المخاطر الخاص بالتطبيق الخاص بك. يوجد أدناه تفصيل فني للمعايير الأكثر صلة بأنابيب الانكماش الحراري FR:

1. UL 224 (الأنابيب العازلة)

• النطاق : يحدد متطلبات أنابيب الانكماش الحراري المبثوقة، بما في ذلك مقاومة اللهب، وقوة العزل الكهربائي، والتحمل الحراري.

• الاختبار الرئيسي لـ FR : اختبار اللهب (البند 11) - يتم تعريض العينات للهب 125 ملم لمدة 10 ثوانٍ، ويجب أن تنطفئ ذاتيًا خلال 30 ثانية، مع عدم انتشار اللهب إلى أطراف الأنابيب.

• لماذا يهم : UL 224 هو خط الأساس لأسواق أمريكا الشمالية - وبدونه، لا يمكن استخدام الأنابيب في المعدات الكهربائية المدرجة في قائمة UL.

2. UL VW-1 (اختبار السلك العمودي)

• النطاق : المعيار الذهبي لتثبيط اللهب في تطبيقات الأسلاك - يحاكي حرق سلك/أنابيب واحدة في اتجاه عمودي (محاكاة أحزمة العالم الحقيقي).

• معايير صارمة :

o الإشعال لمدة 10 ثوانٍ، والحد الأقصى لوقت الإطفاء الذاتي هو 30 ثانية.

o لا توجد قطرات مشتعلة تشعل مؤشر القطن (يوضع على مسافة 305 مم أسفل العينة).

o لا يمتد التفحم إلى أكثر من 25 مم من مسار اللهب.

• ميزة YINSU : يحقق FRP-950X باستمرار أوقات إطفاء ذاتي أقل من 10 ثوانٍ - أقل بكثير من حد 30 ثانية - بسبب تكوين شار السريع.

3. IEC 60695 (اختبارات أسلاك التوهج)

• النطاق : بالغ الأهمية للبيئات المغلقة (على سبيل المثال، مراكز البيانات، وحزم بطاريات السيارات الكهربائية) حيث يمثل 'اشتعال السطح الساخن' خطرًا (على سبيل المثال، بسبب المقاوم الخاطئ).

• الاختبارات الرئيسية :

o GWIT (درجة حرارة اشتعال سلك التوهج) : أدنى درجة حرارة تشتعل فيها العينة وتحترق لمدة تزيد عن 30 ثانية. تحقق أنابيب PO المُصاغة من FRP-950X GWIT > 850 درجة مئوية (مقابل 775 درجة مئوية لـ PO المُصاغ من ATH).

o GWFI (مؤشر قابلية اشتعال الأسلاك المتوهجة) : أعلى درجة حرارة لا تشتعل فيها العينة أو تحترق لمدة تزيد عن 10 ثوانٍ. تتوافق الأنابيب المصاغة من FRP-950X مع GWFI 960 درجة مئوية.

• رابط التطبيق : معايير بطارية السيارة الكهربائية (على سبيل المثال، ISO 6469-3) تتطلب GWIT > 800 درجة مئوية - يضمن FRP-950X الامتثال للمساحة الإضافية.

4. المعايير الناشئة لـ HFFR

• الصين GB/T 2408-2021 : يحد محتوى الهالوجين إلى <0.1% (Cl) و<0.09% (Br) للحصول على شهادة 'خالية من الهالوجين'.

• EU EN 60695-11-10 : يتطلب اختبار سمية الدخان (أكاسيد النيتروجين، وأكسيد الكبريت، وحمض الهيدروكلوريك) للأنابيب المستخدمة في وسائل النقل العام (القطارات والحافلات).

إطار الاختيار الهندسي: من المواصفات إلى الحل

يتطلب اختيار أنابيب الانكماش الحراري FR محاذاة خصائص المواد مع الضغوطات الفريدة لتطبيقك. فيما يلي إطار عمل خطوة بخطوة لتجنب الإفراط في التحديد (مكلف) أو التقليل من التحديد (محفوف بالمخاطر):

1. تحديد حدود درجة حرارة التشغيل

• الاستخدام المستمر : قم بمطابقة Tg (درجة حرارة التحول الزجاجي) للبوليمر مع بيئتك. على سبيل المثال:

o حجرات بطارية NEV (60-80 درجة مئوية): معيار PO (T g ~-20 درجة مئوية) مع FRP-950X.

o تطبيقات المركبات الكهربائية الموجودة أسفل غطاء المحرك (120-150 درجة مئوية): PO المتقاطع (T g ~-30 درجة مئوية) أو FKM مع FRP-950X.

• درجة حرارة الذروة : ضع في الاعتبار الأحداث العابرة (على سبيل المثال، ارتفاع شحن البطارية، والدوائر القصيرة). تظل طبقة شار FRP-950X مستقرة حتى 600 درجة مئوية، مما يوفر وقتًا حرجًا لتنشيط أنظمة السلامة.

2. خريطة التعرض البيئي

• المواد الكيميائية/الزيوت : بالنسبة لملامسة الوقود (على سبيل المثال، خطوط وقود السيارات)، يعتبر FKM + FRP-950X مثاليًا (تضخم الزيت ASTM D471 <8٪). بالنسبة للمواد الكيميائية الخفيفة (مثل المبردات)، يعمل PO + FRP-950X.

• الرطوبة/الرطوبة : يقاوم تغليف FRP-950X التحلل المائي - تحافظ الأنابيب على قوة العزل الكهربائي (> 20 كيلو فولت/مم) بعد 1000 ساعة في 85 درجة مئوية/85% رطوبة نسبية (مقابل الأنابيب المصنعة من ATH، والتي تنخفض إلى <15 كيلو فولت/مم).

• التعرض للأشعة فوق البنفسجية : بالنسبة للتطبيقات الخارجية (على سبيل المثال، أسلاك الألواح الشمسية)، قم بإضافة مثبت للأشعة فوق البنفسجية (على سبيل المثال، مثبتات الضوء الأميني المعوق، HALS) إلى PO + FRP-950X - يحافظ على المرونة (الاستطالة > 150%) بعد التعرض للأشعة فوق البنفسجية لمدة 2000 ساعة (ISO 4892-3).

3. إعطاء الأولوية للأداء الميكانيكي والكهربائي

• مقاومة التآكل : بالنسبة للأسلاك في البيئات عالية الاهتزاز (على سبيل المثال، السكك الحديدية)، استخدم PO + FRP-950X المتقاطع.

• قوة العزل الكهربائي : بالنسبة للتطبيقات ذات الجهد العالي (على سبيل المثال، أحزمة EV 400V)، يوفر PO المُصاغ FRP-950X > 22 كيلو فولت/مم - وهو ما يتجاوز متطلبات 18 كيلو فولت/مم لـ UL 224.

4. التوافق مع الامتثال العالمي

• أمريكا الشمالية : التركيز على UL 224 وVW-1—يضمن FRP-950X التوافق مع الحد الأدنى من التحميل.

• الاتحاد الأوروبي : إعطاء الأولوية لـ REACH (بدون SVHCs) وEN 60695 (GWIT > 800 درجة مئوية) —FRP-950X متوافق تمامًا.

• الصين : تعرف على GB/T 2408-2021 (خالي من الهالوجين) وGB 30288-2013 (سمية الدخان) —يتجاوز FRP-950X كليهما.

الخلاصة: شريك للتميز التقني

يعد اختيار أنابيب الانكماش الحراري FR قرارًا بالغ الأهمية للسلامة ويتطلب أكثر من مجرد بحث في الكتالوج - فهو يتطلب فهمًا عميقًا لعلم المواد وآليات FR والمخاطر الخاصة بالتطبيقات. لا تقوم YINSU بتوريد إضافات FR فحسب، بل نعمل كشريك تقني لك:

• صياغة مخصصة : تغليف FRP-950X أو تحميله على البوليمر الخاص بك (PO، FKM) وأهداف الأداء.

• دعم الاختبار : المساعدة في اختبار شهادة UL/VW-1/IEC (نحن نقدم عينات تم اختبارها مسبقًا لتسريع عملية التحقق من الصحة).

• استقرار سلسلة التوريد : بفضل القدرة السنوية البالغة 10,000 طن لـ FRP-950X، نضمن التسليم المتسق - وهو أمر بالغ الأهمية لمشاريع سيارات الطاقة الجديدة كبيرة الحجم أو مشاريع مراكز البيانات.
