تطبيق مثبطات اللهب البيبرازين بيروفوسفات: أربعة تحديات فنية رئيسية وراء المزايا

تطبيق مثبطات اللهب البيبرازين بيروفوسفات: أربعة تحديات تقنية رئيسية وراء المزايا

في مجال المواد المثبطة للهب الخالية من الهالوجين، أصبح البيبرازين بيروفوسفات تدريجيًا خيارًا شائعًا ليحل محل مثبطات اللهب التقليدية القائمة على الهالوجين، وذلك بفضل خصائصه الصديقة للبيئة المتمثلة في كونه خاليًا من الهالوجين ومنخفض الدخان ومنخفض السمية، فضلاً عن توافقه مع ركائز مثل البولي أوليفينات واللدائن الهندسية. ويمكن ملاحظة وجودها في مجالات تتراوح بين أغلفة الأجهزة والأجزاء الداخلية للسيارات وحتى الأسلاك والكابلات.
ومع ذلك، هناك دائمًا فجوة بين المثالية والواقع. في الإنتاج والتطبيق الفعلي، غالبًا ما يكون أداء بيروفوسفات البيبرازين مقيدًا بعوامل مختلفة، وقد واجهت العديد من الشركات مخاطر أثناء الإضافة والمعالجة والاستخدام. اليوم، سوف نتعمق في التحديات الأربعة الأساسية التي تواجهها في التطبيق، مما يساعدك على تجنب المخاطر المحتملة.

I. القيود المفروضة على توافق الركيزة
ضعف التوافق مع الركائز غير القطبية. يمكن حل مشكلة إطلاق العفن أثناء القولبة بالحقن مباشرة باستخدام بيبرازين بيروفوسفات المعدل.
يحتوي التركيب الجزيئي لبيروفوسفات البيبرازين على مجموعات قطبية (مثل روابط البيروفوسفات وحلقات البيبرازين). تمنحها هذه الخاصية توافقًا مقبولاً مع الركائز القطبية (مثل PA6, PC)، ولكنها تصبح بسهولة 'غير متوافقة' عند مواجهة ركائز البولي أوليفين غير القطبية أو منخفضة القطبية مثل PE (البولي إيثيلين) وPP (البولي بروبيلين).
إن مشكلة إطلاق القالب بسبب عدم التوافق الكافي تكون بارزة بشكل خاص أثناء قولبة حقن PP. عند إضافة بيروفوسفات البيبرازين العادي مباشرة، يمكن أن تؤدي القوى الجزيئية الضعيفة بينهما إلى ظهور عوامل تحرير على سطح الأجزاء المقولبة بالحقن والقالب، حتى لو تم التحكم في كمية الإضافة. لا تنتج هذه المشكلة عن مبلغ الإضافة نفسه. بدون تعديل عمليات القولبة بالحقن المعقدة، يمكن أن يؤدي الاختيار المباشر لبيروفوسفات البيبرازين المعدل إلى حل هذه المشكلة بشكل فعال، مما يمنع حدوث مشكلات مثل التكتل وإطلاق العفن الذي يؤثر على مظهر المنتج من السبب الجذري.
علاوة على ذلك، فإن ضعف التوافق يقلل أيضًا من الخواص الميكانيكية. على سبيل المثال، بعد إضافة بيروفوسفات البيبرازين العادي إلى أنابيب PP، قد تنخفض قوة الشد بنسبة 5% - 10%، مع انخفاض ملحوظ أكثر في متانة الصدمات، مما يجعلها عرضة للكسر الهش في البيئات ذات درجات الحرارة المنخفضة. يمكن أيضًا أن تنخفض مقاومة تمزق أفلام PE، مما يؤثر على متانتها.

ثانيا. متطلبات عالية على تكنولوجيا المعالجة

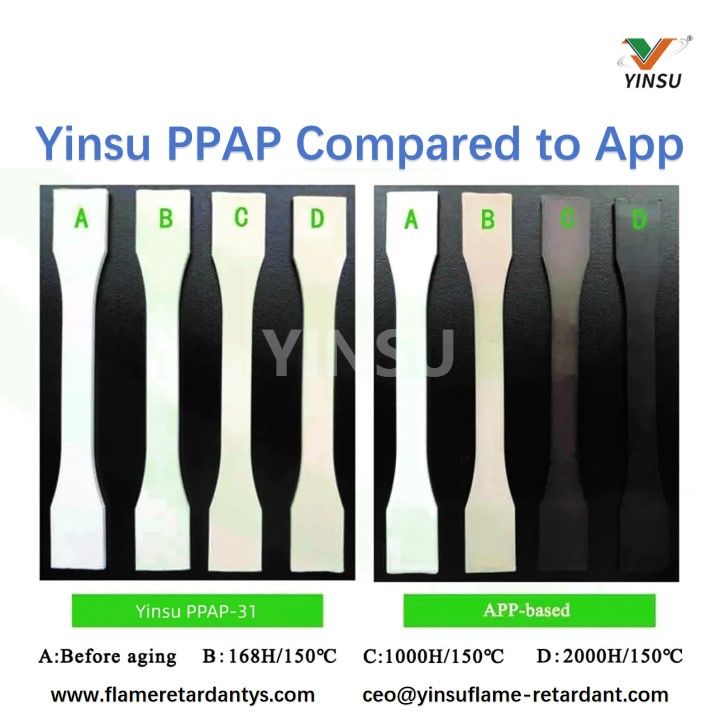

نافذة ضيقة لدرجة الحرارة، مما يؤدي بسهولة إلى الاصفرار والرغوة إذا لم تكن حذرًا.
درجة حرارة التحلل الحراري الملحوظة لبيروفوسفات البيبرازين هي ≥280 درجة مئوية. ويبدو أن هذه القيمة وحدها تلبي احتياجات المعالجة لمعظم المواد البلاستيكية (على سبيل المثال، درجة حرارة بثق PP 180-220 درجة مئوية، ودرجة حرارة معالجة PE 160-200 درجة مئوية). ومع ذلك، في الإنتاج الفعلي، تكون نافذة المعالجة أضيق مما كان متصورًا.
تكمن المشكلة في 'ارتفاع درجة الحرارة الموضعي'. في أجهزة البثق ذات اللولب المزدوج، يولد القص اللولبي حرارة إضافية. إذا كانت سرعة اللولب عالية جدًا (تتجاوز 400 دورة في الدقيقة) أو إذا انحرفت درجة حرارة البرميل بمقدار 5-10 درجات مئوية، فقد تتجاوز درجة الحرارة المحلية حد التسامح الفعلي لبيروفوسفات البيبرازين، مما يؤدي إلى تحلله قبل الأوان. يؤدي التحلل إلى إطلاق غازات جزيئية صغيرة (مثل ثاني أكسيد الكربون والأمونيا)، مما يؤدي إلى 'رغوة' المادة. على سبيل المثال، قد تؤدي صفائح PP المبثوقة إلى تكوين مسام داخلية، وقد تحتوي الأجزاء المصبوبة بالحقن على خدوش سطحية. في الوقت نفسه، يمكن أن تتسبب منتجات التحلل في اصفرار المادة، وهو أمر يصعب إخفاءه حتى مع تعديل اللون اللاحق، مما يؤدي مباشرة إلى خردة المنتج.
الأمر الأكثر صعوبة هو أن بيروفوسفات البيبرازين من مختلف الشركات المصنعة يختلف في درجة النقاء (محتوى الشوائب 0.5%-2%). كما تعمل الشوائب على تقليل الثبات الحراري، مما يضاعف صعوبة التحكم في درجة الحرارة. وبدون معدات دقيقة للتحكم في درجة الحرارة، يمكن أن يتجاوز معدل الخردة لدى الشركات المصنعة الصغيرة والمتوسطة الحجم 15%.

ثالثا. التشتت غير المتساوي في الركائز مثل PP
ظهور بقع بيضاء متكررة وتنقر، مما يؤدي إلى 'فشل موضعي' لتثبيط اللهب.
في ركائز البولي أوليفين مثل PP، يكون حل مشكلة تشتت بيروفوسفات البيبرازين أكثر صعوبة من حل مشكلة التوافق. حتى مع الخلط المسبق، قد تظهر بقع بيضاء على السطح وتنقر بعد البثق أو القولبة بالحقن، وهو أمر مقيد بكل من 'خصائص المواد والمعالجة'.
من منظور خصائص المواد، تبلغ كثافة بيبرازين بيروفوسفات حوالي 1.5 جم/سم3، بينما تبلغ كثافة البولي بروبيلين 0.9 جم/سم3 فقط. يؤدي الاختلاف الكبير في الكثافة إلى احتمال حدوث 'التقسيم الطبقي' أثناء الخلط. إذا كان توزيع حجم الجسيمات من بيروفوسفات البيبرازين غير متساوي (على سبيل المثال، يحتوي على جزيئات كبيرة أكبر من 5 ميكرومتر)، فإن قوة التماسك بين الجزيئات تزداد، مما يجعل من الصعب على المسمار أن يتشتت.
من منظور المعالجة، خطوة الخلط أمر بالغ الأهمية. بدون استخدام عملية مشتركة من 'الخلط المسبق عالي السرعة + التشتيت بالبرغي المزدوج' والاعتماد فقط على البثق ببرغي واحد، سيتواجد البيبرازين بيروفوسفات في الركيزة على شكل 'ركام صغير'. كما أن تسلسل التغذية مهم أيضًا. تؤدي إضافة الراتنج الأساسي وعامل التقوية أولاً، متبوعًا ببيروفوسفات البيبرازين، إلى تشتيت أفضل بنسبة تزيد عن 30% من الخلط المباشر.
عواقب سوء التشتت تتجاوز المظهر. يمكن أن تؤثر البقع البيضاء والنقر على سطح الجزء على عمليات الطلاء والطباعة اللاحقة. يؤدي التشتت الداخلي غير المتساوي إلى 'مناطق ميتة مقاومة للهب'. على سبيل المثال، إذا كان تركيز بيروفوسفات البيبرازين منخفضًا جدًا في منطقة معينة من مبيت جهاز PP، فقد يبدأ الحرق من تلك المنطقة، مما يفشل في تلبية معيار مثبطات اللهب V-0.

رابعا. متوسط ​​مقاومة الماء والمتانة
عرضة للتسرب في البيئات ذات درجة الحرارة العالية والرطوبة العالية، مما يقلل من فعالية مثبطات اللهب.
تحتوي جزيئات بيبرازين بيروفوسفات على عدد صغير من المجموعات المحبة للماء (مثل مجموعات الهيدروكسيل)، مما يؤدي إلى قابلية ذوبان عالية نسبيًا في الماء. هذه الخاصية تتحدى استقرارها في البيئات ذات درجة الحرارة العالية والرطوبة العالية.
على سبيل المثال، بالنسبة للمظلات الشمسية المصنوعة من البولي بروبيلين في الهواء الطلق، ومكونات ABS في الحمامات، أو التصميمات الداخلية للسيارات (حيث يمكن أن تتجاوز درجات حرارة السيارة في الصيف 60 درجة مئوية وتتجاوز الرطوبة غالبًا 70٪)، فإن التعرض طويل الأمد لمثل هذه البيئات يتسبب في انتقال بيروفوسفات البيبرازين ببطء وتسربه إلى سطح الجزء. ولا يؤدي هذا إلى تبييض السطح وفقدان اللمعان فحسب، بل قد يؤدي أيضًا إلى انخفاض محتوى مثبطات اللهب.
تستخدم الصناعة عادةً 'التعديل + طلاء السطح' لمعالجة هذا الأمر. الطلاء بعوامل اقتران السيلاني، وراتنجات الإيبوكسي، وما إلى ذلك (سمك الطلاء 50-100 نانومتر) يمكن أن يقلل من قابلية الذوبان في الماء بنسبة 30%-50%. وبدلاً من ذلك، يمكن أن يؤدي تطعيم المجموعات غير القطبية (مثل مجموعات الألكيل طويلة السلسلة) إلى تعزيز الالتصاق البيني مع ركائز البولي أوليفين وتقليل الترشيح. ومع ذلك، فإن هذه الطرق تزيد التكاليف بنسبة 10%-15%، وقد تستمر المشكلات في الظهور إذا كان الطلاء غير متساوٍ.

V. الاستنتاج
فقط من خلال حل التحديات يمكن إطلاق العنان للإمكانات الحقيقية لبيروفوسفات البيبرازين.
المزايا البيئية لبيروفوسفات البيبرازين لا يمكن إنكارها. ومع ذلك، فإن المشاكل الأربعة الرئيسية المذكورة أعلاه - توافق الركيزة (بما في ذلك إطلاق قالب حقن PP)، وحساسية المعالجة، والتشتت، ومقاومة الماء - تظل 'حواجز طريق' تقيد تطبيقها على نطاق واسع. بالنسبة للمؤسسات، من الضروري اختيار حلول التعديل المناسبة (مثل بيروفوسفات البيبرازين المطلي) وتقنيات المعالجة (مثل التحكم الدقيق في درجة الحرارة، والخلط التدريجي) بناءً على سيناريوهات المنتج المحددة (على سبيل المثال، الاستخدام الخارجي، ودقة تكنولوجيا المعالجة). بشكل ملحوظ، بالنسبة لمشكلة الإطلاق في قولبة حقن PP، فإن الاختيار المباشر لبيروفوسفات البيبرازين المعدل يمكن أن يحل المشكلة بكفاءة دون تعديل كمية إضافة مثبطات اللهب أو عملية الإنتاج.

تذكير أخير
الميزة الأساسية لبيروفوسفات البيبرازين المعدل هي 'عدم الحاجة إلى تعديل العملية'. لا تحتاج الشركات إلى الاستثمار في تعديل المعدات. إن مجرد اختيار النموذج المناسب بناءً على سيناريو منتجهم (على سبيل المثال، ارتفاع درجة الحرارة/الرطوبة، ومتطلبات المظهر العالي) يمكن أن يحل بشكل مثالي نقاط الألم في تطبيق بيروفوسفات البيبرازين العادي.
إذا كان لمنتجك متطلبات خاصة (على سبيل المثال، بيئات ذات درجات حرارة منخفضة للغاية، وجدران رفيعة للغاية) أو كنت ترغب في الحصول على مقارنات محددة لنماذج الموردين وتوصيات لعينات تجريبية صغيرة الحجم، فيرجى ترك تعليق يقول 'الاختيار + السيناريو.' سوف نقدم لك حلولًا مخصصة!
