تمت إضافة الكثير من كربونات الكالسيوم إلى ألواح PVC، ومع ذلك ما زالت مثبطات اللهب تفشل؟ المشكلة ليست في 'الإضافة أم لا'، ولكن في 'كيفية الإضافة'

تمت إضافة الكثير من كربونات الكالسيوم إلى ألواح PVC، ومع ذلك ما زالت مثبطات اللهب تفشل؟ المشكلة ليست في 'الإضافة أم لا'، ولكن في 'كيفية الإضافة'

ربما سمع مهندسو التركيبات الذين يعملون مع ألواح PVC شيئًا كهذا: 'كربونات الكالسيوم ليست باهظة الثمن. فقط أضف المزيد منها، وستنخفض التكلفة، أليس كذلك؟'

إذن تنتقل من 20 إلى 40، ثم من 40 إلى 60. تبدو التكاليف أفضل، لكن تثبيط اللهب ينخفض ​​من V-0 إلى V-2. لم تقلل من استخدام مثبطات اللهب، بل أضفت المزيد منها في بعض الحالات، ومع ذلك فإن التصنيف لا يزال ينخفض. ثلاث دفعات متتالية تم إرسالها للاختبار تعود بصيغة V-2. يضرب الرئيس الطاولة بقوة ويسأل: 'لقد قمنا بزيادة مثبطات اللهب، فلماذا لا تعمل؟'

ومما زاد الطين بلة، أن تقرير الاختبار يقول 'إن التقطير يشعل القطن'، وتبدأ طبقة عنيدة من التراكم في التراكم على القالب، مما يضطرك إلى التوقف وتنظيفه كل 4 ساعات.

كيف يمكن لهذا 'المساعد الرخيص' - كربونات الكالسيوم - مكافحة مثبطات اللهب؟

1. الكثير من كربونات الكالسيوم يجعل مثبطات اللهب عديمة الفائدة تقريبًا

دعونا نجري عملية حسابية بسيطة: لكل 10 مرات زيادة في كربونات الكالسيوم، ينخفض ​​الجزء الحجمي الفعلي لمثبط اللهب في التركيبة بنسبة 8-12%. وهذا يعني أنك تضيف 8 مرات من مثبطات اللهب معتقدًا أنها نفس ما كانت عليه من قبل، ولكن بعد 'تخفيفه' بواسطة كربونات الكالسيوم، فإن حوالي 6 مرات فقط تكون فعالة فعليًا.

تؤكد بيانات الاختبار الحقيقية ذلك: مع تثبيت PVC عند 100 phr ومثبط اللهب PVC عند 8 phr، فإن زيادة كربونات الكالسيوم من 20 phr إلى 40 phr تؤدي إلى خفض مؤشر الأكسجين المحدود (LOI) من 28 إلى 25، وينخفض ​​معدل الاحتراق العمودي مباشرة من V-0 إلى V-2.

وهذا ليس لأن مثبطات اللهب ضعيفة - بل لأن كربونات الكالسيوم تزاحمها.

المشكلة الأكثر خفية هي 'المنافسة البينية'. سطح كربونات الكالسيوم قلوي قليلاً ويميل إلى امتصاص مثبطات اللهب الحمضية. خذ ثالث أكسيد الأنتيمون (ATO) على سبيل المثال. بمجرد لفها حول جزيئات كربونات الكالسيوم، لم يعد من الممكن أن تتوزع بالتساوي في مصفوفة PVC. إنه مثل طلاء السكر داخل قطعة من الدقيق - بغض النظر عن كمية السكر التي تضيفها، فإن الماء لا يمكنه سحب الحلاوة. إن مثبطات اللهب، المحاصرة داخل الحشو، لا يمكنها أن تعمل ببساطة.

2. التفاعل المتسلسل لتحميل الحشو العالي: أكثر من مجرد فقدان مثبطات اللهب

عندما تكون كربونات الكالسيوم محملة بشكل كبير، تحدث سلسلة من المشاكل أثناء الاحتراق:

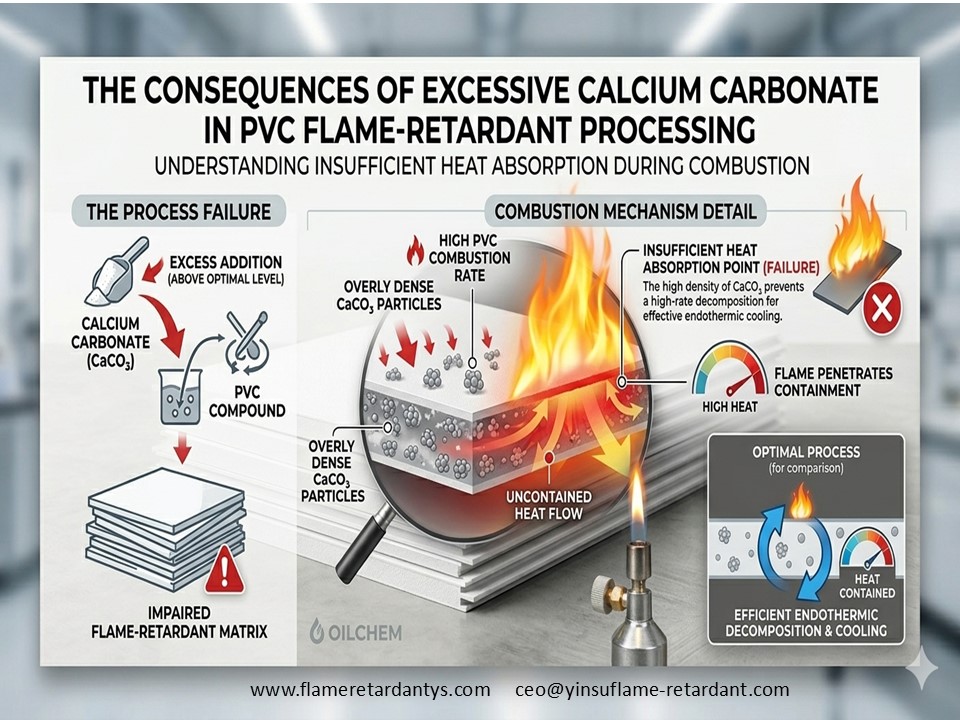

تأثير ماص للحرارة غير كاف لوقف الحريق. تتحلل كربونات الكالسيوم بامتصاص ماص للحرارة يبلغ حوالي 450 جول/جرام فقط - أي ثلث امتصاص هيدروكسيد الألومنيوم (ATH). لا يمكن أن يساعد في تأخير الحريق عن طريق امتصاص الحرارة كما يفعل ATH.

نازف أكثر شدة. تعمل كمية كبيرة من كربونات الكالسيوم على زيادة سيولة الذوبان، مما يؤدي إلى تقطير أكثر شدة أثناء الاحتراق - بمجرد إشعال القطن، يصبح V-0 غير وارد.

ضعف مثبطات اللهب في الطور الغازي. ينتج PVC نفسه كلوريد الهيدروجين (HCl) عند الاحتراق، ويتم تحييد جزء من حمض الهيدروكلوريك هذا بواسطة كربونات الكالسيوم. ومع ذلك، يعد حمض الهيدروكلوريك في الواقع مكونًا مهمًا لتثبيط اللهب في الطور الغازي؛ ومن المفارقات أن تحييده يضعف التأثير الكلي. يعمل ثاني أكسيد الكربون والماء الناتج عن تحلل كربونات الكالسيوم على تخفيف تركيز مثبطات اللهب في الطور الغازي.

تفاقم تراكم القالب وكثافة الدخان. تؤدي منتجات التحلل الحمضية إلى تآكل القالب، ويرتفع معدل كثافة الدخان (SDR).

ومن الأمثلة النموذجية على ذلك مصنع ألواح الرغوة في جيانغسو: مع 40 ساعة من كربونات الكالسيوم واستخدام ثالث أكسيد الأنتيمون التقليدي (ATO) + نظام البارافين المكلور، انخفضت كفاءة تثبيط اللهب بنسبة 35%، وارتفعت حقوق السحب الخاصة إلى 82 - أعلى بكثير من 75 المطلوبة لتصنيف B1. كان لا بد من إيقاف القالب وتنظيفه كل 4 ساعات، وكان العمال يشكون بمرارة.

3. كيفية حلها؟ استخدم تركيبات تآزرية تعمل على 'تجاوز' كربونات الكالسيوم

نظرًا لأن كربونات الكالسيوم 'تتعارض' مع بعض مثبطات اللهب، فانتقل إلى شركاء لا يتقاتلون معها.

3.1 استخدم بديلاً مركبًا يعتمد على الأنتيمون بدلاً من ATO

ثالث أكسيد الأنتيمون (ATO) غالي الثمن ويمتص بسهولة بواسطة كربونات الكالسيوم. استبدله بـ YINSU Composite Antimony T3 ( بديل ثالث أكسيد الأنتيمون ). يمكن تقليل التحميل من 5 ساعات إلى 3-3.5 ساعات، مما يؤدي إلى خفض التكلفة بنسبة 20%. وفي الوقت نفسه، يكون التشتيت أفضل وتكون المادة المضافة أقل عرضة 'للاحتجاز' بواسطة مادة الحشو.

3.2 تقديم مثبطات اللهب ذات الطبقات Mg-Al

YINSU FR-ML-01 عبارة عن هيدروكسيد مزدوج من طبقات المغنيسيوم والألمنيوم. على عكس مثبطات اللهب غير العضوية العادية، فهو ليس حساسًا لكربونات الكالسيوم. يشكل هيكلها متعدد الطبقات طبقة شار مدمجة أثناء الاحتراق مع تقليل كثافة الدخان بشكل كبير.

بيانات الاختبار: يؤدي دمج 30 phr من FR‑ML‑01 مع 3 phr من T3 إلى رفع خطاب النوايا مباشرة إلى 30، وتنخفض حقوق السحب الخاصة من 82 إلى 58.

3.3 أضف القليل من مثبتات التربة النادرة من القصدير/الزنك

تؤدي إضافة 1.5 في الساعة من مركب القصدير/الزنك المثبت إلى تحفيز التشابك السريع وتكوين فحم PVC أثناء المراحل المبكرة من الاحتراق، مما يقلل من إطلاق حمض الهيدروكلوريك بأكثر من 30%. وهذا لا يقلل من سمية الدخان فحسب، بل يبطئ أيضًا تراكم القالب - مما يؤدي إلى تمديد فترات التنظيف من كل 4 ساعات إلى 24 ساعة.

معًا، يمكن لهذه الإجراءات الثلاثة سحب معدل تثبيط اللهب مرة أخرى من V‑2 إلى V‑0 حتى مع كربونات الكالسيوم ذات التحميل العالي، مع تحقيق تحسين التكلفة بنسبة 15-20%.

4. مثال مُعاد صياغته مُثبت (جاهز للنسخ)

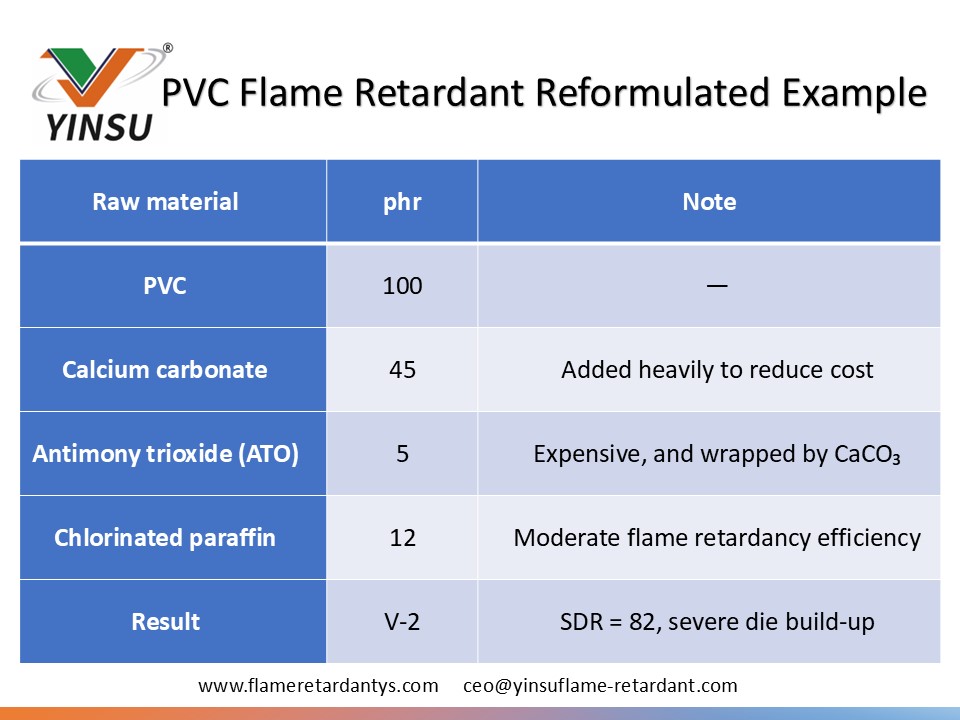

ينتج مصنع الألواح الرغوية PVC في جيانغسو 5000 طن من الألواح سنويًا. الصياغة الأصلية والمشاكل:

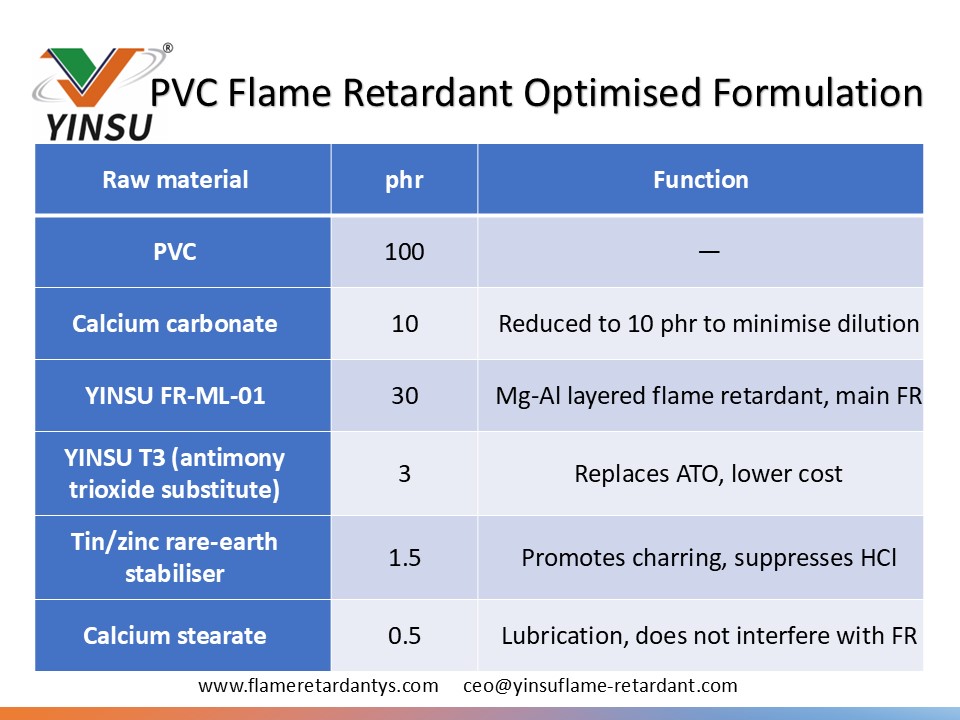

صياغة الأمثل :

نتائج :

• حرق عمودي: V‑0 (1.6 مم)

• الحد من مؤشر الأوكسجين (LOI): 30

• تصنيف كثافة الدخان (SDR): 58 (تخفيض بنسبة 30% عن الأصلي)

• الفاصل الزمني لتنظيف القالب: 4 ساعات → 24 ساعة

• التكلفة الإجمالية: أقل بنسبة 12% من التركيبة الأصلية، مما يوفر تقريبًا. 600000 يوان سنويا

أدلى المدير الفني للمصنع بملاحظة عملية للغاية: 'كنت أعتقد أنه كلما أضفت مثبطات اللهب أكثر، أصبحت أكثر أمانًا. والآن أفهم أن نسبة التركيبة مهمة أكثر من مجرد الكمية'.

5. ثلاثة تفاصيل إنتاجية يجب الانتباه إليها

1. تجنب درجات الحرارة المرتفعة بشكل مفرط:
تبدأ كربونات الكالسيوم في التحلل فوق 200 درجة مئوية، كما أن مثبطات اللهب حساسة للحرارة أيضًا. السيطرة على منطقة التلدن عند 170-180 درجة مئوية، والحفاظ على درجة حرارة القالب أقل من 190 درجة مئوية. قم بتقليل سرعة المسمار بنسبة 5-10% أقل من المعدل الطبيعي (على سبيل المثال، من 40 دورة في الدقيقة إلى 36 دورة في الدقيقة) لتجنب ارتفاع درجة الحرارة الناتج عن القص.

2. ترتيب الخلط مهم
قم أولاً بخلط راتينج PVC ومثبطات اللهب (FR-ML-01، T3) بسرعة عالية لمدة 3 دقائق، ثم قم بإضافة كربونات الكالسيوم والمثبت. إذا تم عكس الترتيب، فإن كربونات الكالسيوم سوف تغطي مثبطات اللهب أولاً، ولن يفصل بينهما أي قدر من الخلط اللاحق. الحفاظ على درجة حرارة الخلط عند 80-100 درجة مئوية.

3. اختر مادة التشحيم المناسبة
تتفاعل مواد التشحيم من نوع EBS بسهولة مع مثبطات اللهب وتسبب الاصفرار. البدائل الأكثر أمانًا هي ستيرات الكالسيوم أو شمع البولي إيثيلين. يمكنك زيادة مادة التشحيم الخارجية قليلاً بمقدار 0.2-0.3 ساعة لتقليل تراكم القالب.

6. ملخص

كربونات الكالسيوم ليست ممنوعة، لكن طريقة استخدامها هي التي تحدد نجاح أو فشل مثبطات اللهب. للاحتفاظ بـ V‑0 عند أحمال حشو عالية، تحتاج إلى استبدال مثبطات اللهب التي 'تتعرض للتنمر' بسهولة ببدائل مثل بديل ثالث أكسيد الأنتيمون (YINSU T3) ومثبطات اللهب ذات الطبقات Mg-Al (YINSU FR‑ML‑01)، بالإضافة إلى عامل تشكيل الفحم الأرضي النادر من القصدير/الزنك.

إذا كنت تواجه مشكلات مماثلة - تنخفض مثبطات اللهب عند زيادة كربونات الكالسيوم، أو تتجاوز كثافة الدخان دائمًا الحد الأقصى - فلا تتردد في مناقشة تركيبتك الحالية معنا. يمكننا تقديم تحليل مجاني لتحسين الصياغة. قد لا تحتاج إلى تغيير النظام بأكمله؛ غالبًا ما يؤدي تعديل مكونين أو ثلاثة مكونات فقط إلى حل المشكلة.

طلب عينات أو استشارة فنية : أرسل رسالة خاصة أو اترك تعليقًا يقول 'تحسين تركيب PVC'، وسنقوم بالترتيب لاتصال مهندس فني بك. يمكنك أيضًا الوصول مباشرةً إلى القسم الفني لشركة YINSU Flame Retardant (الهاتف/البريد الإلكتروني).

حول YINSU Flame Retardant: مع 20 عامًا من التركيز على تطوير مثبطات اللهب الخالية من الهالوجين/منخفضة الدخان للـ PVC والبولي أوليفينات والبوليمرات الأخرى، فإننا نقدم منتجات تشمل بدائل ثالث أكسيد الأنتيمون (T3)، ومثبطات اللهب ذات الطبقات Mg-Al (FR-ML-01)، والأصبغة التآزرية المبرومة، وخدمات شاملة بدءًا من تصميم التركيبة وحتى ضبط المعالجة.
