كيفية اختيار مثبطات اللهب المناسبة؟ إليك العوامل التي يجب مراعاتها...

كيفية اختيار مثبطات اللهب المناسبة؟ إليك العوامل التي يجب مراعاتها...

في الدفعتين السابقتين، قمنا باستكشاف الخصائص الأساسية والتصنيفات الرئيسية وسيناريوهات التطبيق النموذجية لمثبطات اللهب في المواد البلاستيكية المعدلة بشكل منهجي.
حلول مثبطات اللهب للمواد البلاستيكية المعدلة (الجزء 1): خصائص المنتج + سيناريوهات التطبيق، موضحة في مقال واحد
حلول مثبطات اللهب للمواد البلاستيكية المعدلة (الجزء 2): الفئات السائدة الخالية من الهالوجين + تكنولوجيا النانو الناشئة

بعد فهم هذه الأساسيات، يصبح اختيار مثبطات اللهب الأكثر ملاءمة لمنتج معين وعملية معينة قرارًا حاسمًا للمهندسين وموظفي البحث والتطوير. ستركز هذه الدفعة على منطق اختيار مثبطات اللهب، مما يوفر دليل فحص واضح وعملي من أبعاد متعددة بما في ذلك متطلبات التطبيق، وتوازن الأداء، ومراقبة التكاليف، والقدرة على التكيف في المعالجة.

يعتمد اختيار مثبطات اللهب على:

• نوع سيناريو التطبيق

• معايير مثبطات اللهب المحددة التي يجب الوفاء بها.

• اللوائح ذات الصلة التي يجب الالتزام بها.

يجب أيضًا أخذ العديد من المشكلات الأخرى في الاعتبار عند اختيار نظام مثبطات اللهب الأمثل لاستخدام معين.

I. معايير اختيار مثبطات اللهب المبرومة
العوامل المؤثرة في اختيار مثبطات اللهب المبرومة

1. نوع البروم ومحتواه
لكي يكون مثبط اللهب المبروم المحدد فعالاً، فإنه يحتاج إلى أن يتحلل عندما يحترق البوليمر بينما يظل ثابتًا أثناء معالجة البوليمر. يحدد هذا المتطلب نوع البروم الموجود في مثبطات اللهب. علاوة على ذلك، يجب أن يحتوي المثبط على محتوى بروم كافٍ لتحقيق أداء مثبط اللهب المطلوب، ويجب ألا يؤثر مستوى الإضافة سلبًا على الخصائص الفيزيائية للمادة أو تكلفة النظام.

2. الاستقرار الحراري
يجب أن يظل مثبط اللهب المبروم المحدد ثابتًا أثناء التركيب وقولبة الحقن. يمكن أن يؤدي التحلل أثناء هذه العمليات إلى تغير لون المواد وتدهور البوليمر وتآكل المعدات. لذلك، يعد اختيار المثبط المناسب وإقرانه بمثبتات الحرارة الضرورية وعوامل التآزر أمرًا بالغ الأهمية.

3. خصائص الشيخوخة
قد يحتاج نظام الراتنج إلى تحمل العوامل المختلفة التي تسبب التدهور المبكر وتغير اللون. عند اختيار مثبطات اللهب الأكثر ملاءمة والمثبتات المطلوبة لنظام معين، يجب مراعاة عوامل مثل مقاومة الأشعة فوق البنفسجية، والاستقرار الحراري، والهجرة بشكل شامل.

4. خصائص المعالجة
اعتماداً على درجة حرارة المعالجة، بعض مثبطات اللهب تكون قابلة للصهر، في حين يتم استخدام البعض الآخر كمواد مالئة. يؤثر هذا الاختلاف على المعالجة والخصائص الفيزيائية للمنتج النهائي.

5. المعايير الواجب استيفاؤها
يعتمد اختيار مثبطات اللهب إلى حد كبير على نظام الراتنج المختار والمعايير التي يجب الالتزام بها.

6. تكلفة الاستخدام
يجب أن تؤخذ في الاعتبار التكلفة الإجمالية لنظام مثبطات اللهب بأكمله. ولا يعتمد هذا فقط على سعر مثبطات اللهب المبرومة نفسها وتحميلها المطلوب، ولكن أيضًا على تكلفة الإضافات الأخرى اللازمة إلى جانبها لبناء نظام فعال.

7. الاعتبارات البيئية
إن استخدام مثبطات اللهب المبرومة يأتي مع قيود بيئية محددة. وتتمثل إحدى القضايا الأساسية في تقليل المخاطر السامة طوال دورة الحياة بأكملها، بدءًا من التصنيع والاستخدام النهائي وحتى التخلص منها.

8. مقاومة التفتح

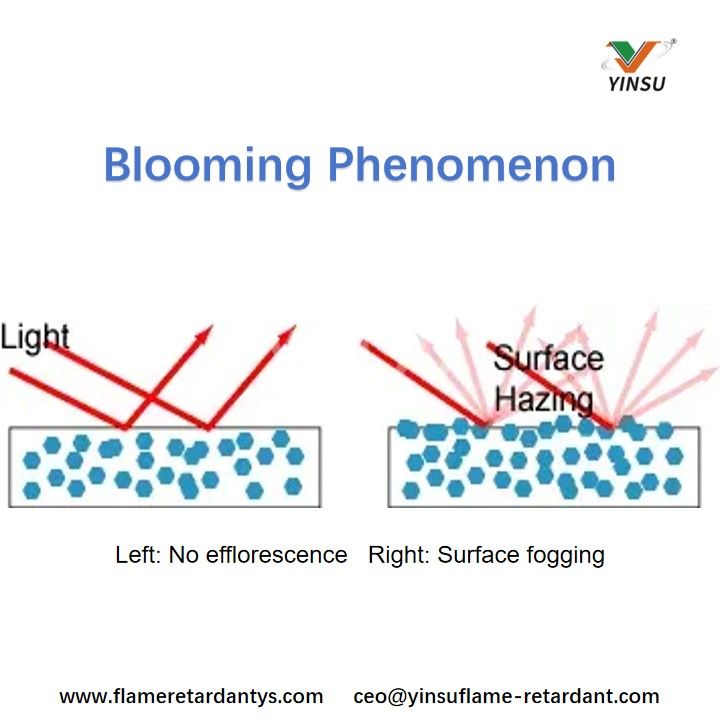

يشير التفتح إلى الظاهرة التي تنتقل فيها مثبطات اللهب ببطء إلى السطح البلاستيكي، مما يسبب مظهرًا ضبابيًا، وغالبًا ما يكون بلون يشبه البرونز. وهذا أمر غير مرغوب فيه بشكل خاص بالنسبة للمكونات التي تخدم أيضًا وظائف جمالية، مثل الأغلفة والمبيتات. لذلك، تعتبر مقاومة الازدهار أحد الاعتبارات الرئيسية في العديد من التطبيقات.
بشكل عام، تعتمد شدة التفتح على مدى توافق مثبطات اللهب مع مادة البوليمر والوزن الجزيئي للمثبط: يؤدي التوافق الأفضل والوزن الجزيئي الأعلى إلى تقليل التفتح.

9. استقرار الأشعة فوق البنفسجية
في العديد من التطبيقات، قد تحتاج الراتنجات المقاومة للهب إلى تحمل الظروف البيئية المختلفة التي يمكن أن تؤدي بسهولة إلى التدهور المبكر وتغير اللون. لذلك، يعد اختيار مثبطات اللهب المبرومة المناسبة أمرًا بالغ الأهمية للتطبيقات التي تتطلب مقاومة للأشعة فوق البنفسجية، مثل الاستخدامات الخارجية.

ثانيا. معايير اختيار
هيدروكسيد الألومنيوم (ATH) وهيدروكسيد المغنيسيوم (MDH)
عند اختيار منتجات هيدروكسيد الألومنيوم (ATH) أو هيدروكسيد المغنيسيوم (MDH) لتركيبة مثبطات اللهب، يجب التأكيد على معلمات المواد الرئيسية التالية:

• متوسط ​​حجم الجسيمات.

• توزيع حجم الجسيمات.

• مساحة سطحية محددة.

• مورفولوجيا الجسيمات.

• كيمياء السطح.

• لون.

ستؤثر خصائص المنتج (للمواد الأساسية) بشكل مباشر على عملية التركيب والخصائص النهائية للمركب.

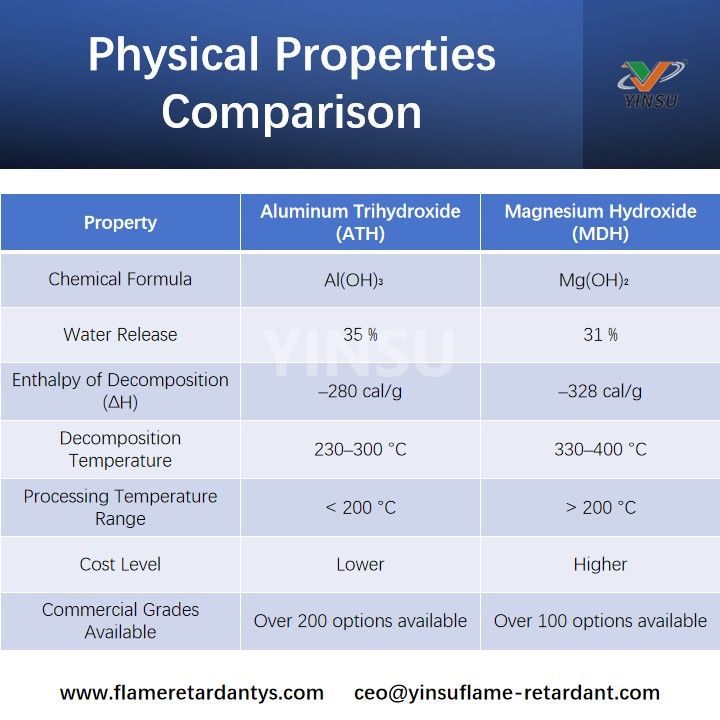

1. مقارنة الخصائص الفيزيائية

2. مقارنة الاستقرار الحراري

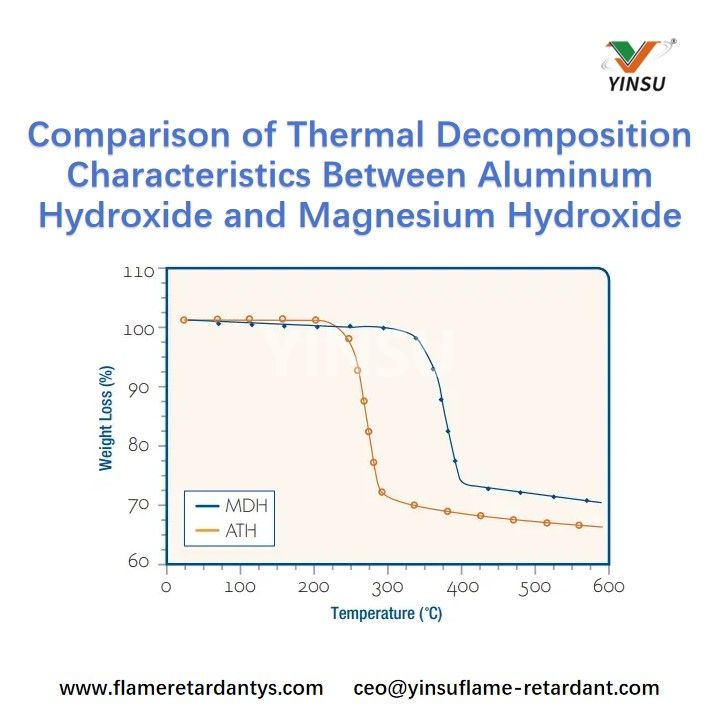

يقارن الشكل أدناه خصائص التحلل الحراري لهيدروكسيد الألومنيوم (ATH) وهيدروكسيد المغنيسيوم (MDH):

• يبدأ هيدروكسيد الألومنيوم في التحلل عند درجة حرارة 220 درجة مئوية تقريبًا (428 درجة فهرنهايت).

• يتحلل هيدروكسيد المغنيسيوم عند حوالي 330 درجة مئوية (626 درجة فهرنهايت).

لذلك، يتمتع هيدروكسيد المغنيسيوم بثبات حراري أعلى، مما يوفر نافذة درجة حرارة أوسع للتركيب. يعتبر هيدروكسيد الألومنيوم مناسبًا للتصلد بالحرارة، والتي تتم معالجتها عادةً عند درجة حرارة أقل من 200 درجة مئوية، بالإضافة إلى بعض المركبات البلاستيكية القائمة على البولي فينيل كلوريد والبولي أوليفين.

يُفضل استخدام هيدروكسيد الماغنيسيوم عند تصنيع المركبات البلاستيكية التي تحتاج إلى المعالجة عند درجات حرارة أعلى من 220 درجة مئوية (428 درجة فهرنهايت) أو بالقرب منها، على سبيل المثال، مادة البولي بروبيلين واللدائن الحرارية الهندسية. إن استخدام هيدروكسيد المغنيسيوم لللدائن الحرارية أو اللدائن المرنة ذات نقطة الانصهار المنخفضة يمكن أن يتيح أيضًا درجات حرارة معالجة أعلى وإنتاجية مركبة أعلى.
عند تسخينه وتحلله، يطلق كل من هيدروكسيد الألومنيوم وهيدروكسيد المغنيسيوم ماء التبلور: من ناحية، يبرد مصفوفة البوليمر، ومن ناحية أخرى، يخفف الدخان الناتج عن الاحتراق (ATH يطلق حوالي 35% من وزنه كماء، MDH حوالي 31%). في الوقت نفسه، تقوم عمليات التحلل الماصة للحرارة بإزالة كمية كبيرة من الحرارة، مما يؤدي إلى قمع تفاعل الاحتراق. على أساس كل وحدة وزن، يمتص هيدروكسيد المغنيسيوم حرارة أكثر (328 كالوري/جم) من هيدروكسيد الألومنيوم (280 كالوري/جم)، مما يجعله أكثر كفاءة في سيناريوهات درجات الحرارة المرتفعة.

3. تحميل الحشو
لتحقيق تأثير مثبط اللهب المتوقع، يحتاج تحميل هيدروكسيد الألومنيوم (ATH) وهيدروكسيد المغنيسيوم (MDH) عادةً إلى الوصول إلى حوالي 150 ساعة (60٪ بالوزن). ومع ذلك، يمكن أن تؤدي مستويات التحميل العالية بسهولة إلى انخفاض قابلية المعالجة وضعف الخصائص الميكانيكية (مثل قوة الشد وقوة التأثير) والخصائص الفيزيائية (مثل المتانة والقدرة على تحمل الظروف الجوية).
على الرغم من أن حشوات الهيدروكسيد أقل تكلفة لكل وحدة من معظم الأنواع الأخرى من مثبطات اللهب، إلا أن ميزة التكلفة الشاملة ليست كبيرة بسبب التحميل العالي المطلوب. ولمعالجة هذه المشكلة، تتبنى الصناعة عادة الحلول التالية:

• استخدام الإضافات التآزرية: يمكن أن تؤدي إضافة الإضافات التآزرية إلى حشوات هيدروكسيد المعدن المائي إلى تقليل تحميل الحشو دون المساس بأداء مثبطات اللهب، مما يخفف من انخفاض قابلية المعالجة والخواص الميكانيكية.

• معالجة تعديل السطح: يمكن أن تؤدي معالجة حشوات الهيدروكسيد السطحية باستخدام السيلانات العضوية أو الزركونات أو التيتانيوم إلى تحسين توافقها مع مصفوفة البوليمر، وبالتالي زيادة كفاءة استخدامها.

• الاستخدام المشترك: هناك تأثير تآزري بين هيدروكسيد الألومنيوم وهيدروكسيد المغنيسيوم. عندما يظل التحميل الإجمالي دون تغيير، فإن الجمع بينهما يمكن أن يعزز أداء مثبطات اللهب، أو عندما يظل أداء مثبطات اللهب دون تغيير، يمكن أن يقلل التحميل الإجمالي. علاوة على ذلك، فإن الجمع بين هيدروكسيدات المعادن المعقدة مع ATH/MDH يمكن أن يؤدي أيضًا إلى تحسين تأثير مثبطات اللهب.

مزايا تطبيق هيدروكسيدات المعادن المعقدة
في تجارب البثق، حقق استبدال MDH النقي بمزائج MDH/ATH بنسب مختلفة تحسينات المعالجة التالية:

• انخفض ضغط القالب بنسبة 15% إلى 20%.

• انخفض عزم الدوران بنسبة 16% إلى 21%، مما يقلل من استهلاك الطاقة.

يمكن أن يؤدي استخدام مخاليط هيدروكسيد الألومنيوم/هيدروكسيد المغنيسيوم ومثبطات اللهب المعدنية التآزرية إلى تقليل التكاليف. تصنيف أسعار المواد المضافة المختلفة ذات الصلة من الأعلى إلى الأقل هو: البولي بروبيلين > MDH > ATH > الحشو الأبيض الشائع.
إن الاستفادة من هذا الفرق في السعر والتأثير التآزري للدمج يسمح بتحقيق توازن جيد بين أداء مثبطات اللهب، والخصائص الفيزيائية/الميكانيكية، والتكلفة، مما يحقق عادةً توفيرًا في التكاليف يتراوح بين 25% إلى 30%.

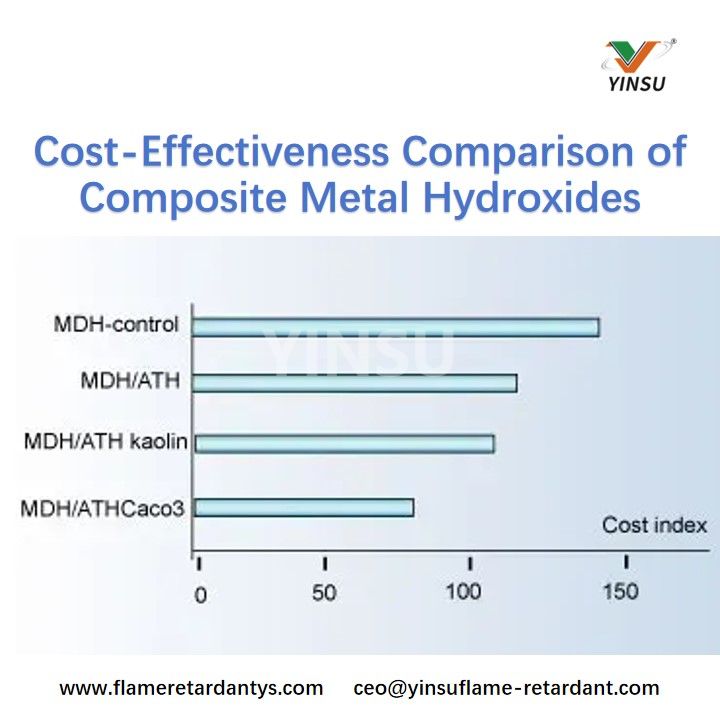

كما هو موضح على وجه التحديد في الشكل أدناه: وسيلة الإيضاح هي مجموعة التحكم MDH، خليط MDH/ATH، خليط MDH/ATH/كاولين، خليط MDH/ATH/كربونات الكالسيوم. أما المحور الأفقي فهو مؤشر التكلفة الذي يتراوح بين 0-150.

في هذه المرحلة، يمكنك تحديد نوع مثبطات اللهب بشكل مبدئي بناءً على سيناريو التطبيق. ومع ذلك، لا تزال هناك حاجة إلى مزيد من التحقق من التوافق بين مثبطات اللهب هذه والمصفوفة البلاستيكية في تركيبتك. يجب أن يتطابق الاختيار النهائي في نفس الوقت مع خصائص معالجة البوليمر والأداء المستخدم ومتطلبات تثبيط اللهب.
