مادة البولي يوريثين المنقولة بالماء المقاومة للهب: مادة مضافة أم تفاعلية؟ مقارنة عملية لمهندس الصياغة

مادة البولي يوريثين المنقولة بالماء المقاومة للهب: مادة مضافة أم تفاعلية؟

مقارنة عملية لمهندس الصياغة

غالبًا ما يواجه مهندسو التركيبات الذين يعملون مع مادة البولي يوريثين المنقولة بالماء (WPU) نفس التحدي: حيث يطلب العملاء طلاءات صديقة للبيئة وناعمة وشفافة للغاية، ومع ذلك يجب أن تجتاز UL 94 V-0، ويفضل أن يكون ذلك مع دخان منخفض وبدون تقطر. لكن WPU لديه مؤشر أكسجين محدود متأصل (LOI) يبلغ 17-19% فقط، وهو يحترق بسهولة في الهواء.

كيف تجعل WPU 'مقاومة للحريق'؟ يوجد حاليًا طريقتان رئيسيتان: مثبطات اللهب من النوع الإضافي ومثبطات اللهب من النوع التفاعلي. أي واحد تختار؟ كيف تختار؟ تتخطى هذه المقالة النظرية وتقارن بشكل مباشر الاختلافات الأساسية وأحدث التطورات ونصائح الصياغة العملية لكلا الطريقين.

I. الفرق الأساسي بين الطريقين

مثبطات اللهب من النوع الإضافي: مزج مثبطات اللهب (مسحوق أو سائل) فيزيائيًا في مستحلب WPU دون تغيير التركيب الكيميائي. عملية بسيطة ومنخفضة التكلفة ومجموعة واسعة من المنتجات المتاحة. تشمل الأمثلة النموذجية بولي فوسفات الأمونيوم (APP)، وسيانورات الميلامين (MCA)، وهيدروكسيد الألومنيوم (ATH)، والجرافيت القابل للتوسيع.

مثبطات اللهب التفاعلية: خلال مرحلة تصنيع WPU، يتم دمج عناصر مثبطات اللهب مثل الفوسفور والنيتروجين في السلسلة الجزيئية للبولي يوريثان عبر البلمرة المشتركة. يتم 'تنمية' مثبطات اللهب في سلسلة البوليمر - بدون انتقال، أو استخلاص، ومتانة ممتازة. وتشمل الأمثلة النموذجية مشتقات DOPO والبوليولات المحتوية على الفوسفور.

ثانيا. تآزر الفوسفور والنيتروجين: منطق مثبطات اللهب 1+1>2

قبل الغوص في المخططين، من الضروري فهم المفهوم الأساسي - تآزر الفوسفور والنيتروجين.

تولد مثبطات اللهب القائمة على الفوسفور حمض الفوسفوريك وحمض البوليفوسفوريك أثناء الاحتراق، مما يعزز الجفاف السطحي وتكوين الفحم على WPU لإنشاء طبقة كربون كثيفة تعزل الحرارة والأكسجين. تتحلل مثبطات اللهب ذات الأساس النيتروجيني عند التسخين لتطلق غازات غير قابلة للاحتراق مثل الأمونيا والنيتروجين، مما يؤدي إلى تخفيف الأكسجين وتورم طبقة الفحم. مجتمعة، تصبح طبقة الفحم أكثر سمكًا وكثافة وأكثر استقرارًا - مما يؤدي إلى كفاءة مثبطات اللهب أعلى بكثير من أي عنصر على حدة.

وهذا هو السبب في أن اقتران الفوسفور والنيتروجين أصبح 'التكوين القياسي' في تركيبات مثبطات اللهب WPU - سواء كانت أنظمة مضافة أو تفاعلية، فإن الأنظمة الفعالة تعتمد دائمًا تقريبًا على تآزر الفوسفور والنيتروجين.

ثالثا. مثبطات اللهب من النوع الإضافي: بسيطة ووحشية، ولكن بها مخاطر

أكبر ميزة للأنظمة من النوع الإضافي هي 'التوصيل والتشغيل'. قم بمزج المسحوق المثبط للهب في مستحلب WPU، واحتفظ بالعملية دون تغيير، ويكون حاجز الدخول منخفضًا.

لكن المشاكل واضحة بنفس القدر: ضعف التوافق . معظم المساحيق المقاومة للهب كارهة للماء، في حين أن مستحلبات WPU تعتمد على الماء، فهي ببساطة لا تمتزج. يؤدي المزج المباشر إلى تشتت غير متساوٍ أو تقسيم المستحلب إلى طبقات أو حتى تخثر كارثي. حتى إذا تم تشكيل طبقة رقيقة، فقد تهاجر مثبطات اللهب وتزدهر على السطح بمرور الوقت، مما يتسبب في التبييض وانخفاض أداء مثبطات اللهب.

ومع ذلك، شهدت مثبطات اللهب من النوع الإضافي اختراقات كبيرة في السنوات الأخيرة. قام فريق Wang Quanjie وDuan Baorong في جامعة Yantai بتصميم مثبطات اللهب من نوع مادة النيتروجين والفوسفور القابلة للذوبان في الماء (NP) ، مما يحل مشكلة التوافق. عند التحميل بنسبة 8% فقط، زاد خطاب النوايا لـ WPU من 20.2% إلى 27.3%، محققًا UL 94 V-0 مع القمع الكامل لقطرات الاحتراق. أظهر قياس السعرات الحرارية المخروطي انخفاض إجمالي إطلاق الدخان بنسبة تزيد عن 60%.

يوضح هذا: النوع الإضافي ليس أمرًا غير قابل للتطبيق — فالمفتاح هو اختيار منتجات 'قابلة للذوبان في الماء' أو 'متوافقة مع المستحلب'.

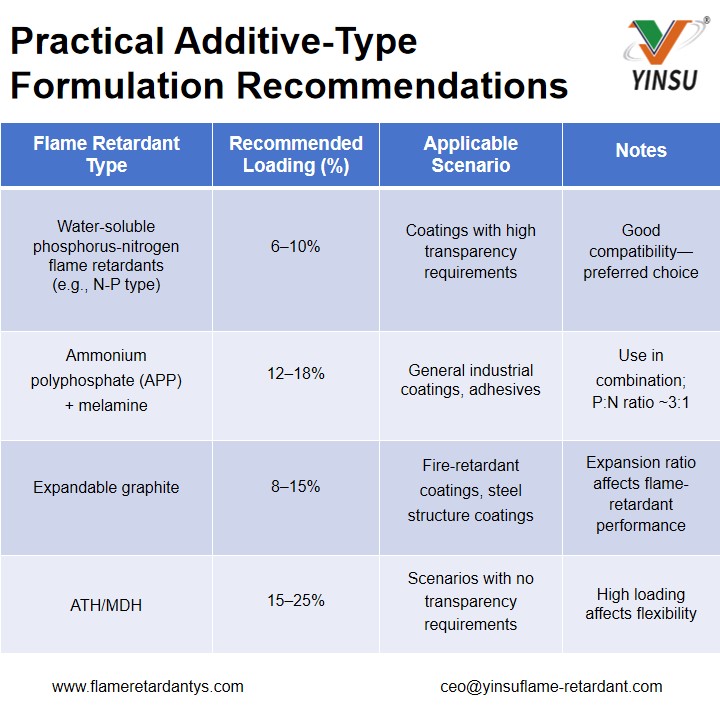

تذكير أساسي: عندما تتجاوز نسبة تحميل المساحيق غير العضوية (ATH، MDH) 15% في WPU، تنخفض شفافية الفيلم بشكل كبير وتتدهور المرونة - وهو مأزق وقع فيه العديد من المهندسين. إذا كان العميل يطلب الشفافية والملمس، فامنح الأولوية لأنظمة الفوسفور والنيتروجين القابلة للذوبان في الماء أو المحاليل التفاعلية.

رابعا. مثبطات اللهب من النوع التفاعلي: إصلاح لمرة واحدة، ولكن هناك عائق كبير أمام الدخول

يتم ربط مثبطات اللهب التفاعلية كيميائيًا في السلسلة الجزيئية WPU - بدون انتقال، أو استخلاص، وأداء مثبطات اللهب مستقر بشكل دائم.

مرة أخرى، من خلال عمل فريق Wang Quanjie وDuan Baorong، قاموا بتصنيع PHED مثبط اللهب التفاعلي الذي يحتوي على بنية DOPO مزدوجة . عند تحميل 12%، زاد خطاب النوايا من 21.2% إلى 28.6%، وتحسن UL 94 من عدم وجود تصنيف إلى V-0، مع عدم وجود قطرات محترقة. استخدم فريق من جامعة شرق الصين للعلوم والتكنولوجيا DOPO-HQ للتعديل التفاعلي، وحقق خطاب النوايا بنسبة 35.35% عند تحميل 3% فقط.

توفر مثبطات اللهب التفاعلية أيضًا ميزة مخفية: فهي لا تضحي بالخصائص الميكانيكية، بل وقد تعمل على تحسينها. بعد مشاركة PHED في بناء الجزء الصلب من WPU، زاد محتوى الجزء الصلب وتم تعزيز الترابط الهيدروجيني، مما أدى إلى تحسين الخواص الميكانيكية.

لكن عيوب النوع التفاعلي واضحة أيضًا: عملية التخليق المعقدة، والتكلفة العالية، وليس كل تركيبات WPU قادرة على 'استيعاب' المونومرات التفاعلية.

الاختلافات بين WPU من نوع البولي إيثر والبوليستر

يجب على مهندسي الصياغة ملاحظة ما يلي: أحرف WPU من نوع البوليستر أكثر سهولة من نوع البولي إيثر. تحتوي شرائح البوليستر على روابط إستر التي تخضع لعملية التدوير بسهولة أكبر عند التسخين، وتشكل هياكل عطرية أكثر ملاءمة لتفاعلات التفحم لمثبطات اللهب الفوسفورية والنيتروجين. لذلك، عادةً ما يكون أداء نظام مثبطات اللهب من الفوسفور والنيتروجين نفسه أفضل في وحدات WPU من نوع البوليستر مقارنةً بنوع البولي إيثر. إذا كان مستحلب WPU الخاص بك يعتمد على البولي إيثر، فقد تحتاج إلى زيادة التحميل المثبط للهب أو تحسين نسبة الفوسفور إلى النيتروجين.

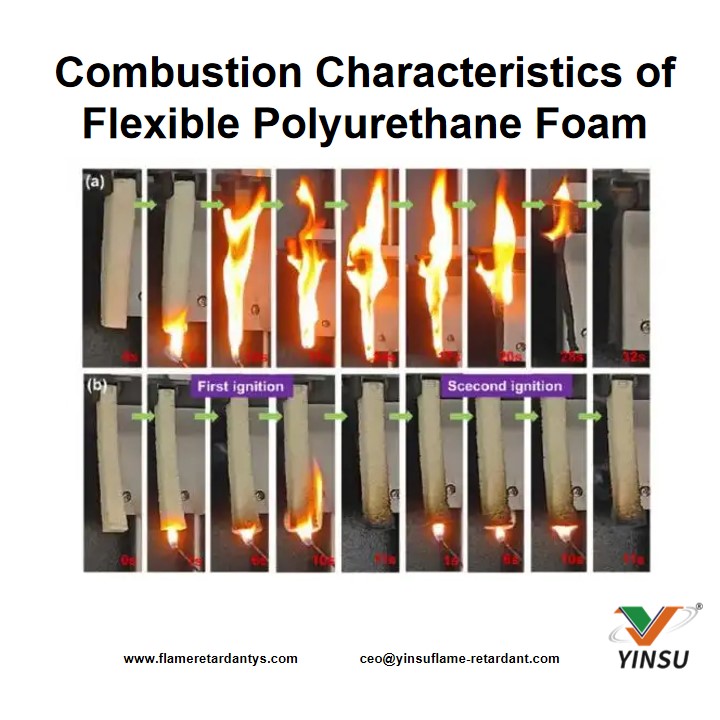

يبلغ مؤشر الأكسجين المحدود (LOI) حوالي 18.5% فقط، مما يسمح له بمواصلة الاحتراق في الهواء المحيط. أثناء الاحتراق، تذوب الرغوة أولاً وتنهار، لتشكل حريقًا في البركة، يليه احتراق قوي. طوال العملية برمتها، يتم إطلاق كميات كبيرة من الدخان والغازات السامة.

V. يمتد إلى رغوة البولي يوريثان وجلد البولي يوريثان: نظامان لصياغة معتمدان

يمكن توسيع استراتيجية مثبطات اللهب للبولي يوريثان المنقول بالماء لتشمل أنظمة البولي يوريثان القائمة على المذيبات. تم التحقق من صحة الصيغتين التاليتين تجريبيًا في رغوة البولي يوريثان وجلد البولي يوريثان.

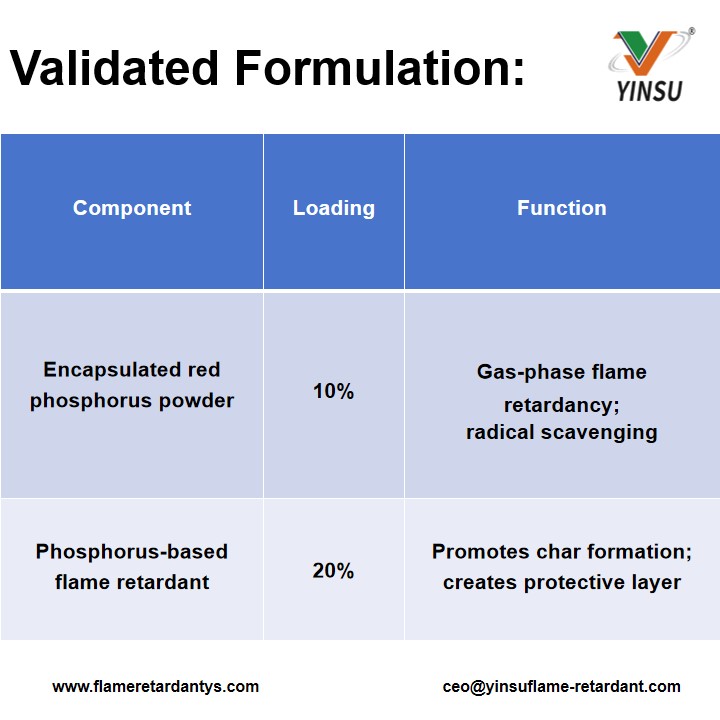

1. رغوة PU: الفوسفور الأحمر المغلف + مثبطات اللهب القائمة على الفوسفور

يتم استخدام رغوة البولي يوريثان الصلبة (RPUF) في عزل المباني، وعزل الثلاجة، وغيرها من المجالات ذات متطلبات مثبطات اللهب العالية للغاية.

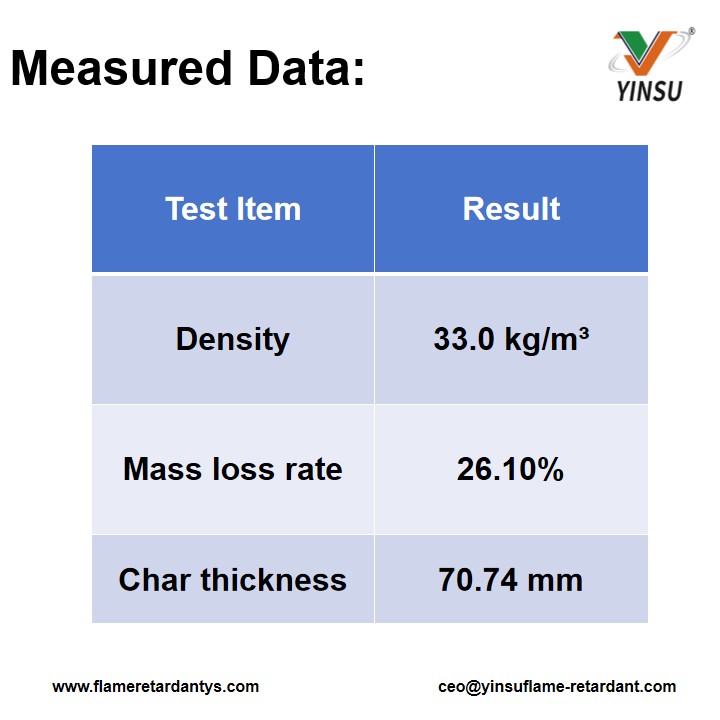

يطلق الفوسفور الأحمر مواد كاسحة جذرية قائمة على الفوسفور في الطور الغازي، مما يقطع تفاعل سلسلة الاحتراق. يعمل مثبط اللهب المعتمد على الفوسفور على تعزيز جفاف السطح وتكوين الفحم في المرحلة المكثفة. يؤدي هذا التآزر إلى إنشاء طبقة كثيفة من الفحم يزيد سمكها عن 70 مم، مما يمنع الحرارة والأكسجين بشكل فعال. يحل الفسفور الأحمر المغلف مشاكل ضعف التوافق مع مصفوفة PU، وامتصاص الرطوبة، ومعالجة مخاطر الاشتعال المرتبطة بالفوسفور الأحمر العادي.

2. جلد البولي يوريثان: مثبطات اللهب المعتمدة على الفوسفور + مثبطات اللهب المعتمدة على النيتروجين

تتجاوز متطلبات مثبطات اللهب المصنوعة من جلد البولي يوريثان تصنيف مثبطات اللهب لتشمل انخفاض الدخان، وعدم الاستخلاص، وعدم الاصفرار، وملمس اليد الناعم.

عند استخدامها بمفردها، قد تطلق مثبطات اللهب المعتمدة على الفوسفور غاز الفوسفين (PH₃) عند درجات حرارة عالية. تؤدي إضافة مثبطات اللهب المستندة إلى النيتروجين إلى حل هذه المشكلة بدقة - فالنظام التآزري بين الفوسفور والنيتروجين لا يمنع إطلاق PH₃ فحسب، بل يعزز أيضًا تكوين الفحم وإخماد الدخان بشكل كبير.

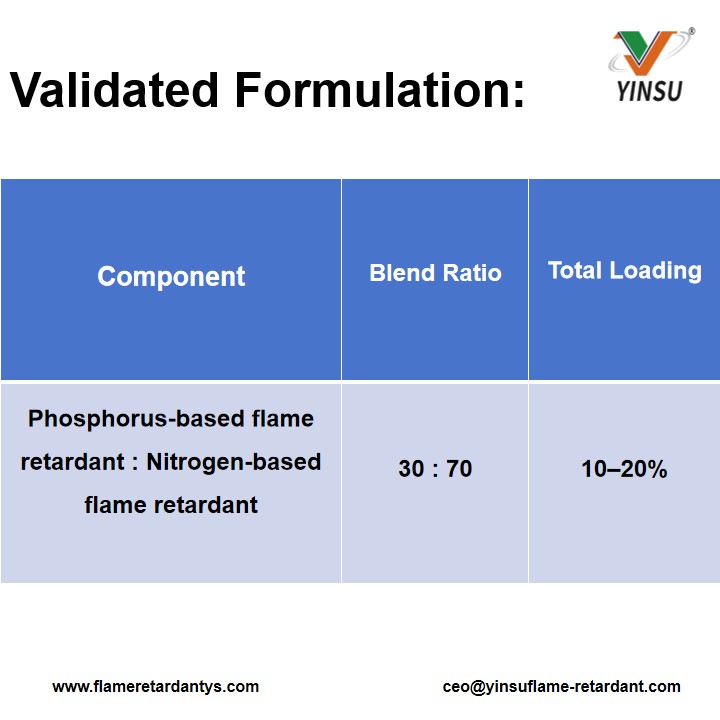

لماذا تعتبر هذه الصيغة أكثر عملية؟

• التحميل المرن: 10-20% قابل للتعديل حسب متطلبات المنتج المحددة

• لا يوجد استخلاص: توافق جيد بين مثبطات لهب الفوسفور والنيتروجين؛ لا الهجرة أثناء الاستخدام على المدى الطويل

• دخان منخفض، سمية منخفضة: نظام خالي من الهالوجين؛ لا يتم إطلاق هاليد الهيدروجين أثناء الاحتراق

• الحد الأدنى من التأثير على ملمس اليد: تأثير أقل على النعومة مقارنة بالحشوات غير العضوية مثل ATH/MDH

سادسا. دليل الاختيار العملي لمهندس الصياغة

متى يتم تحديد أولويات النوع الإضافي؟

• أولوية عملية بسيطة ومحدودة الميزانية

• تركيبة مستحلب WPU الناضجة الحالية؛ لا توجد رغبة في تغيير مسار التوليف

• متطلبات معتدلة لمثبطات اللهب (على سبيل المثال، LOI ≥ 27%، UL 94 V-0 كافية)

مبدأ الاختيار الرئيسي: إعطاء الأولوية لمثبطات اللهب من النوع الإضافي 'القابل للذوبان في الماء' أو 'المتوافق مع المستحلب'. تجنب الخلط المباشر للمساحيق العادية الكارهة للماء.

متى يكون النوع التفاعلي مفيدًا؟

• متطلبات عالية لمتانة مثبطات اللهب (عدم الاستخراج على المدى الطويل وعدم الهجرة)

• متطلبات التصنيفات العالية للغاية لمثبطات اللهب (خط النوايا ≥ 30%)

• متطلبات صارمة للاحتفاظ بالخصائص الميكانيكية

• المنتجات التي تستهدف الأسواق الراقية (الصادرات، ومنتجات السيارات، والإلكترونيات، وما إلى ذلك)

• القدرة على تطوير مستحلب WPU الداخلي؛ الرغبة في الاستثمار في التوليف

الطريق الثالث: المزج التآزري. هذا ليس خيار إما/أو. في التركيبات العملية، النوع التفاعلي كقاعدة (ضمان تثبيط اللهب الأساسي وعدم الانتقال) + النوع الإضافي للتحسين (مواصلة تحسين تصنيف مثبطات اللهب وقمع الدخان) غالبًا ما يؤدي إلى أفضل النتائج. توصية محددة: قم بإدخال الفسفور عبر النوع التفاعلي (تحميل 5-8%)، ثم امزجه مع مادة متآزرة قائمة على النيتروجين بنسبة 2-3% (على سبيل المثال، MCA)، مع الحفاظ على إجمالي نسبة الفسفور إلى النيتروجين حول P:N = 1:2.

سابعا. اثنين من المفاهيم الخاطئة الشائعة

المفهوم الخاطئ 1: 'التحميل الأعلى يعني تثبيط أفضل للهب.' في أنظمة WPU، يؤدي التحميل الزائد لمثبطات اللهب إلى انخفاض استقرار المستحلب وتدهور الخواص الميكانيكية. التحميل الأمثل لمثبطات اللهب من النوع NP هو 8%؛ وبعد ذلك، يصبح الأداء غير مستقر. يحتوي كل نظام على 'نقطة تحميل ذهبية' يجب تحديدها تجريبيًا.

المفهوم الخاطئ 2: 'النوع التفاعلي دائمًا أفضل من النوع الإضافي'. النوع التفاعلي هو بالفعل أكثر استقرارًا، ولكن إذا كانت تركيبة WPU الخاصة بك تحتوي على نظام استحلاب هش بطبيعته، فإن إدخال المونومرات التفاعلية بالقوة قد يتسبب في فشل الاستحلاب - ضرر أكثر من نفعه. لا يوجد خير أو شر مطلق في التكنولوجيا؛ فقط الملاءمة هي الأمور.

ثامنا. اتجاهات الصناعة: خالي من الهالوجين، منخفض الدخان، متعدد الوظائف

تشير الإحصائيات إلى أن ما يقرب من 80٪ من وفيات الحرائق ناجمة عن الدخان والاختناق بالغاز السام. وبالتالي، فإن اتجاه تطوير مثبطات اللهب WPU أصبح واضحًا بشكل متزايد - خالي من الهالوجين، وإخماد الدخان، ومتعدد الوظائف.

وتشمل الاتجاهات المحددة ما يلي: تطوير مثبطات اللهب الخالية من الهالوجين عالية الكفاءة ذات التحميل المنخفض والمحتوى العالي من الفوسفور/النيتروجين؛ الأنظمة التآزرية التي تحتوي على عناصر متعددة مثبطة للهب؛ مثبطات اللهب النانوية غير العضوية (تجمع بين مثبطات اللهب وقمع الدخان).

تجدر الإشارة أيضًا إلى الاتجاهات الحيوية والذكية. استخدمت إحدى الدراسات الشيتوزان (المشتق من الكتلة الحيوية) لتعديل WPU، مما أدى إلى زيادة إنتاجية الفحم عند 700 درجة مئوية من 0.7% إلى 32.7% وتحقيق خطاب النوايا بنسبة 35.4%. وقام فريق آخر بتطوير طلاء WPU ذكي مقاوم للحريق مع وظائف التحذير الذاتي وإطفاء الحرائق النشطة.

خاتمة

وبالعودة إلى السؤال الأصلي: مادة البولي يوريثين المنقولة بالماء والمثبطة للهب - مادة مضافة أم تفاعلية؟

الجواب هو أن ذلك يعتمد على نظام الصياغة وميزانية التكلفة وأهداف الأداء. النوع المضاف له حاجز منخفض ونتائج سريعة، ولكن اختيار المنتج الخطأ يؤدي إلى الفشل. النوع التفاعلي هو إصلاح يتم مرة واحدة، ولكن بتكلفة عالية وعوائق. الأسلوب الأذكى هو أن تفهم أولاً 'الحالة المزاجية' ونوع (البولي إيثر أو البوليستر) لمستحلب WPU الخاص بك، ثم وصف العلاج الصحيح. عندما تسمح الظروف بذلك، غالبًا ما يلتقط المزج التآزري بين الفوسفور والنيتروجين أفضل ما في العالمين.

ومع ذلك، بالنسبة لمعظم مهندسي الصياغة، فإن الإحباط الأكبر ليس ''عدم معرفة كيفية الاختيار'' ولكن ''الاختيار، ومع ذلك لا تزال بحاجة إلى تركيبه بنفسك'' - النسب بين مثبطات اللهب المختلفة، والتوافق، والتشتت، وكل خطوة هي مأزق محتمل.

لقد شاركت Yinsu Flame Retardant بشكل عميق في مجال مثبطات اللهب من مادة البولي يوريثين لسنوات عديدة، حيث قامت بتطوير منتجات مثبطات اللهب الناضجة المكونة من مكون واحد لسيناريوهات التطبيقات المختلفة بما في ذلك WPU، ورغوة PU، وجلود PU. لا تحتاج إلى تركيبها بنفسك، ولا داعي للقلق بشأن التوافق - ما عليك سوى الإضافة والاستخدام.

بالنسبة لرغوة PU، فإننا نقدم سلسلة مثبطات اللهب بالفوسفور الأحمر المغلفة (FRP-950X، وما إلى ذلك) مع تحميل منخفض وتكوين فحم ممتاز؛ عند دمجه مع ADP، يمكن أن يتجاوز سمك شار 70 مم. بالنسبة لجلد البولي يوريثان والطلاءات، قمنا بتعديل MCA (MCA-B) مع تشتيت ممتاز، وعدم الاستخراج، وتوافق جيد مع الراتنج - الإضافة المباشرة تحقق تصنيف V-0. بالنسبة للأنظمة التي تتطلب مقاومة أعلى لدرجات الحرارة، فإن مثبطات اللهب الفسفورية العضوية المعدلة WADP-10 لديها درجة حرارة تحلل حراري تتجاوز 350 درجة مئوية، مع مقاومة الاصفرار وعدم وجود خصائص استخلاص، ومناسبة لـ TPU وسيناريوهات المعالجة ذات درجات الحرارة العالية الأخرى.

لا حاجة إلى المعاناة من تعقيد الأمور، ما عليك سوى اختيار المنتج المناسب وإضافته واستخدامه.
