هل تواجه دائمًا مشكلات في معالجة PA66؟ هذا المقال يشرح هذه الأخطاء الشائعة وأسبابها!

هل تواجه دائمًا مشكلات في المعالجة PA66؟ يشرح هذا المقال هذه الأخطاء الشائعة وأسبابها!

باعتباره 'مركز قوة' بين اللدائن الهندسية، يُستخدم PA66 على نطاق واسع في السيارات والإلكترونيات والآلات وغيرها من المجالات نظرًا لمزاياه المتمثلة في القوة العالية ومقاومة التآكل ومقاومة الزيت. ومع ذلك، يواجه العديد من الممارسين في كثير من الأحيان عقبات أثناء المعالجة، مما يؤدي إما إلى ظهور جزء معيب أو الفشل في تلبية دقة الأبعاد، مما يؤثر بشكل خطير على كفاءة الإنتاج وجودة المنتج. في الواقع، ترتبط معظم هذه المشكلات بخصائص PA66 مثل الاسترطابية والبلورية. اليوم، دعونا نراجع الأخطاء الأكثر شيوعًا في المعالجة لمساعدتك في تحديد الأسباب الجذرية.

1. السطح 'الشرائط الفضية' والفقاعات، مما يؤثر على المظهر والأداء
هذه هي المشكلة الأكثر شيوعًا في معالجة PA66. غالبًا ما تظهر خطوط خيطية دقيقة بيضاء فضية على سطح الأجزاء، مصحوبة أحيانًا بفقاعات صغيرة مرتفعة، خاصة بالقرب من البوابات وعند التغيرات المفاجئة في سمك الجدار. السبب الأساسي هو في الواقع بسيط للغاية. PA66 هو استرطابي للغاية. إذا كان التجفيف قبل المعالجة غير كاف، فإن الرطوبة الموجودة في المادة الخام تتحول إلى بخار تحت درجة الحرارة العالية (250-270 درجة مئوية) في البرميل. يُشكل هذا البخار، الممزوج في المصهور أثناء عملية التشكيل بالحقن، خطوطًا وفقاعات فضية. بالإضافة إلى ذلك، فإن تلوث المواد الخام بالغبار أو الزيت، أو بنسبة عالية جدًا من المواد المعاد تدويرها، يمكن أن يؤدي أيضًا إلى حدوث مثل هذه المشكلات.

ثانيا. ضعف اللمعان وعلامات التدفق، مما يجعل الأجزاء تبدو 'رخيصة'
في كثير من الأحيان، تحتوي الأجزاء المعالجة PA66 على سطح باهت وغير لامع مع علامات مخططة واضحة على طول اتجاه تدفق الذوبان، وهو أمر شائع بشكل خاص في الأجزاء الكبيرة والمسطحة. هناك ثلاثة أسباب رئيسية. أولا، درجة حرارة القالب منخفضة جدا. PA يتطلب القولبة 66 عادة درجة حرارة العفن تتراوح بين 80-120 درجة مئوية. إذا كانت درجة الحرارة غير كافية، يبرد المنصهر بسرعة كبيرة ولا يمكن أن يتوافق تمامًا مع سطح القالب. ثانيا، درجة حرارة الذوبان منخفضة للغاية، مما يؤدي إلى ضعف السيولة، أو أن سرعة الحقن أو الضغط غير كاف، مما يمنع الذوبان من الانتشار بشكل موحد في القالب. ثالثًا، بقع الزيت أو الخدوش على سطح القالب، أو الشوائب الموجودة في المواد الخام، يمكن أن تؤثر جميعها على لمعان الجزء.

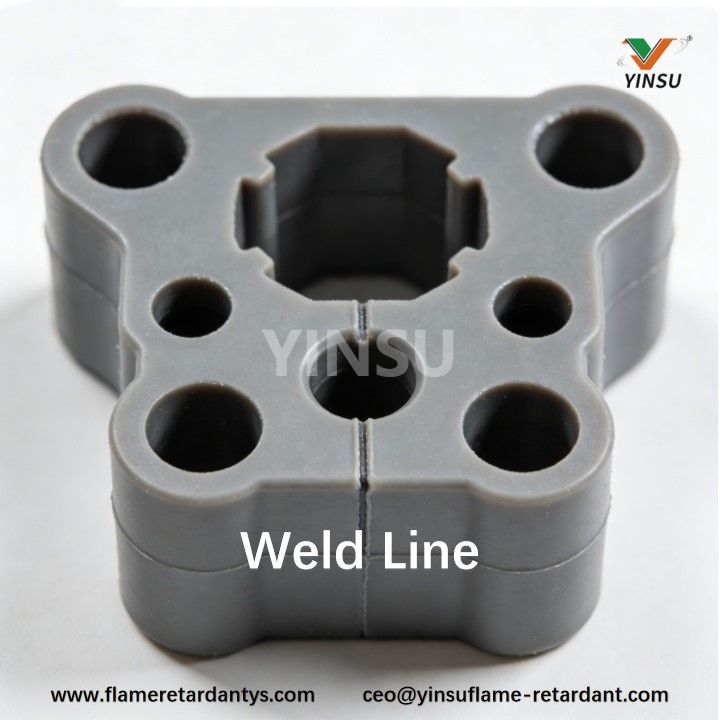

ثالثا. خطوط اللحام الواضحة، التي تنكسر بسهولة مع الانحناء الخفيف
غالبًا ما يظهر خط مميز في المواقع التي تحتوي على بوابات أو فتحات متعددة، وهو خط اللحام. فهو لا يؤثر فقط على المظهر، ولكن الأهم من ذلك أنه يقلل بشكل كبير من القوة في منطقة خط اللحام، مما يجعله عرضة للكسر أثناء التجميع أو الاستخدام. وذلك لأن ذوبان PA66 يبرد بسرعة. عندما تتقارب تيارات الذوبان المنقسمة داخل القالب، تنخفض درجة حرارتها بالفعل بشكل كبير، مما يمنع سلاسل البوليمر من التشابك بشكل كامل. إذا كانت درجة حرارة القالب أو درجة حرارة الذوبان منخفضة جدًا، أو كانت سرعة الحقن بطيئة جدًا، فإن مشكلة خط اللحام تصبح أكثر خطورة.

رابعا. تشوه الأجزاء وتشوهها، عدم استيفاء معايير الأبعاد
تكون الأجزاء ذات الجدران الرقيقة أو الممدودة أو ذات البنية غير المتماثلة PA66 جزءًا عرضة للانحناء أو الالتواء بعد التبريد، مع وجود تباين كبير في الأبعاد، ومن المحتمل أن يختلف حتى داخل نفس الدفعة. ويرتبط هذا بخصائص تبلور PA66. يؤدي التبلور إلى انكماش حجمي كبير نسبيًا. إذا بردت مناطق مختلفة من الجزء بمعدلات متفاوتة، مما يؤدي إلى اختلاف التبلور، فإن الضغوط الداخلية تصبح غير متوازنة، مما يؤدي إلى الالتواء والتشوه. علاوة على ذلك، فإن موقع البوابة غير المناسب، أو التوزيع غير المتساوي لنظام التبريد، أو ضبط ضغط الحقن ووقت الاحتفاظ بشكل غير معقول يمكن أن يؤدي أيضًا إلى فقدان التحكم في دقة الأبعاد.

V. الأجزاء الهشة التي تفتقر إلى المتانة، سهلة التلف أثناء الاستخدام.
عادي PA66 قطعة تتمتع بمتانة جيدة. ومع ذلك، إذا تم كسرها تحت قوة خارجية طفيفة بعد المعالجة، مع سطح كسر أملس، فهذا يشير إلى فقدان شديد للصلابة. من المحتمل أن يرجع ذلك إلى التجفيف المفرط للمادة الخام أو درجات حرارة المعالجة المرتفعة للغاية، مما يتسبب في تدهور السلسلة الجزيئية PA66 وتدهور الخواص الميكانيكية. ويمكن أيضًا أن يكون سبب ذلك انخفاض درجة حرارة العفن بشكل مفرط، مما يؤدي إلى تبلور الأجزاء بشكل غير متساوٍ. يمكن أن تؤدي النسبة العالية جدًا من المواد المعاد تدويرها أو خلط المواد المتدهورة في المواد الخام إلى جعل الأجزاء هشة وعرضة للكسر.

سادسا. 'الاختناقات' المتكررة أثناء المعالجة، مما يؤثر بشكل كبير على كفاءة الإنتاج
بصرف النظر عن المشكلات المتعلقة بالأجزاء نفسها، يمكن أن تحدث أخطاء مثل كسر الذوبان، أو الالتصاق في القالب، أو سوء التغذية أثناء المعالجة. على سبيل المثال، يكون السطح الخشن أو النمط المتموج عندما ينبثق الذوبان من الفوهة ناتجًا عن إجهاد القص المفرط بسبب انخفاض درجة حرارة الذوبان أو سرعة الحقن العالية جدًا. الأجزاء الملتصقة بالقالب والفشل في الإخراج غالبًا ما تكون بسبب ارتفاع درجة حرارة القالب بشكل مفرط، أو عدم كفاية زاوية المسودة، أو ضغط الحقن/وقت الإمساك الطويل جدًا. يحدث تكتل المواد الخام وانسدادها في حلق التغذية بسبب تكتل المواد الممتصة للرطوبة عند تسخينها أو ضبط درجة الحرارة بشكل غير مناسب في منطقة التغذية.

في الواقع، معظم مشكلات المعالجة PA66 لها أسباب يمكن تتبعها. جوهر الأمر هو التحكم في جانبين رئيسيين: 'التجفيف' و'درجة الحرارة'. من الضروري تجفيف المواد الخام تمامًا عند درجة حرارة 100-120 درجة مئوية لمدة 4-6 ساعات قبل المعالجة، مما يضمن تقليل محتوى الرطوبة إلى أقل من 0.2%. بعد ذلك، قم بتحسين تصميم القالب استنادًا إلى هيكل الجزء والتحكم بدقة في معلمات العملية مثل درجة حرارة الذوبان ودرجة حرارة القالب. يمكن تجنب معظم الأخطاء بشكل فعال بهذه الطريقة.
ما هي المشاكل الصعبة الأخرى التي واجهتها في معالجة PA66؟ لا تتردد في المشاركة في التعليقات.
