PA6 تركيبات وعمليات تعديل لحزم بطاريات الليثيوم

PA6 تركيبات وعمليات تعديل لحزم بطاريات الليثيوم

بالنسبة لتطبيقات حزمة بطاريات الليثيوم، يتطلب PA6 (نايلون 6) تعديلات محددة لتلبية متطلباته الصارمة، والتي تشمل في المقام الأول تثبيط اللهب العالي، والقوة الميكانيكية الممتازة، واستقرار الأبعاد الجيد، ومقاومة المنحل بالكهرباء، ومقاومة درجات الحرارة العالية، والعزل الكهربائي.

I. توجيهات التعديل الأساسي ومفاهيم الصياغة

1. تعديل مثبطات اللهب (FR-PA6):
الهدف: تحقيق تصنيف UL 94 V-0 (مطلوب عادةً بسمك 0.8 مم أو 1.6 مم)، وهو خط الأساس للسلامة للمكونات الهيكلية مثل أغلفة البطاريات والأقواس.
أنظمة مثبطات اللهب الشائعة:

• النظام التآزري بين البروم والأنتيمون: على سبيل المثال، إيثر ثنائي الفينيل العشاري البروم/إيثان ثنائي الفينيل البروم + ثالث أكسيد الأنتيمون. كفاءة عالية، وتكلفة منخفضة نسبياً، ولكنها تواجه ضغوطاً بيئية كبيرة، ومخاطر التزهير، وتتطلب الاهتمام بالثبات الحراري.

• نظام مثبطات اللهب الخالي من الهالوجين والفوسفور والنيتروجين: على سبيل المثال، الفوسفينات (ملح الألومنيوم وملح الكالسيوم، وما إلى ذلك)، ومثبطات اللهب المنتفخة التي تحتوي على الفوسفور والنيتروجين، وبولي فوسفات الأمونيوم. ملف بيئي جيد، سمية دخان منخفضة، تمثل الاتجاه الرئيسي للتنمية. ومع ذلك، عادة ما تكون مستويات الإضافة مرتفعة (15-30%)، والتي يمكن أن تؤثر بشكل كبير على الخواص الميكانيكية والتدفق، وتكون التكاليف أعلى. من الضروري الاختيار الدقيق للأصناف ذات التوافق الجيد والمقاومة للتزهير بـ PA6.

• هيدروكسيدات المعادن: مثل هيدروكسيد الألومنيوم، وهيدروكسيد المغنيسيوم. صديقة للبيئة وغير سامة، ولكنها تتطلب مستويات إضافة عالية للغاية (> 50%) لتحقيق V-0، مما يضر بشدة بالخصائص الميكانيكية والتدفق، وبالتالي أقل استخدامًا في PA6.

النقاط الرئيسية في الصياغة:

يعد توافق مثبطات اللهب مع المصفوفة والمواد المضافة الأخرى أمرًا بالغ الأهمية لمنع الهجرة والازدهار، مما يؤثر على الأداء والمظهر.

• هناك حاجة إلى إضافة عوامل تآزر مثبطات اللهب (على سبيل المثال، أساس الأنتيمون للأنظمة المبرومة) أو عوامل مضادة للتنقيط (على سبيل المثال، PTFE) لتعزيز كفاءة مثبطات اللهب ومنع التقطير المنصهر.

• يعد تحقيق التوازن بين العلاقة بين كفاءة مثبطات اللهب والخواص الميكانيكية والتدفق والتكلفة أمرًا ضروريًا.

2. تعديل التسليح (المقوى PA6):
الهدف: زيادة القوة والصلابة وثبات الأبعاد ومقاومة الحرارة (HDT)، وتقليل تشوه السكن.
مواد التسليح المشتركة:

• الألياف الزجاجية: الأكثر استخدامًا. تتراوح مستويات الإضافة عادة من 15% إلى 50% (عادة 20%-35%). يحسن بشكل كبير القوة والصلابة وHDT واستقرار الأبعاد.

• الحشوات المعدنية: مثل التلك والميكا وكربونات الكالسيوم. تعمل في المقام الأول على تحسين الصلابة واستقرار الأبعاد وتقليل التكلفة، ويكون التحسن في القوة أقل وضوحًا مقارنة بالألياف الزجاجية. يستخدم أحيانًا مع الألياف الزجاجية.

النقاط الرئيسية في الصياغة:

• يؤثر طول الألياف الزجاجية والمعالجة السطحية (عامل اقتران السيلان) بشكل كبير على الخصائص النهائية. الترابط الجيد بين الوجه هو المفتاح.

• المحتوى العالي من الألياف الزجاجية يقلل من المتانة ويزيد من ميل الاعوجاج. هناك حاجة إلى تحسين محتوى الألياف الزجاجية وتوزيعها.

• يجب أن تكون مواد الحشو جافة، مع حجم جسيم مناسب ومعالجة سطحية لتجنب التكتل.

3. تعديل مقاومة الإلكتروليت:

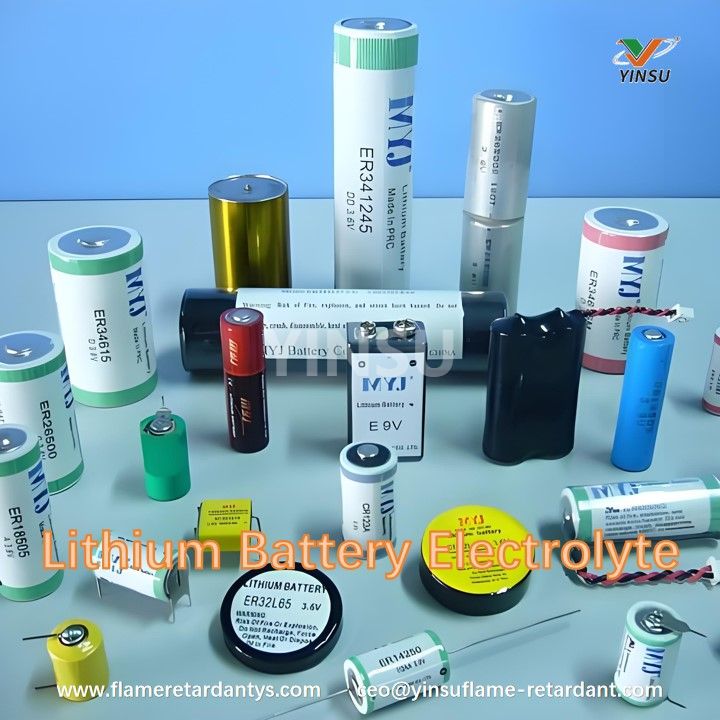

الهدف: مقاومة التورم والتآكل وتدهور الأداء الناتج عن إلكتروليت بطارية الليثيوم (عادةً خليط كربونات يحتوي على LiPF6، على سبيل المثال، EC/DMC/EMC).
طرق التعديل:

• اختيار الراتينج الأساسي: PA6 بحد ذاته يتمتع ببعض المقاومة الكيميائية ولكنه غير كافٍ. ضع في اعتبارك تعديل البوليمر المشترك أو استخدام النايلون شبه العطري (على سبيل المثال، PA6T، PA9T) كمكون مصفوفة أو مزيج، حيث أن مقاومة الإلكتروليت الخاصة بها أعلى بكثير من مقاومة الإلكتروليت النقي PA6.

• إضافة المثبتات/المثبتات: قم بدمج المتوافقات المحددة أو عوامل مقاومة التآكل الكيميائي لتحسين الواجهة بين PA6 ومثبطات اللهب/الحشوات، مما يقلل من مسارات اختراق الإلكتروليت.

• التبلور العالي/الربط المتقاطع: زيادة التبلور (عن طريق عوامل النواة، وتحسين العملية) أو إدخال الارتباط المتقاطع للضوء يمكن أن يعزز المقاومة الكيميائية.

• المعالجة السطحية/الطلاء: يعد تطبيق طلاء مقاوم للإلكتروليت على سطح الجزء طريقة أخرى (وليس تعديل المواد في حد ذاته).

نقاط الصياغة الرئيسية: يعد هذا أحد أكبر التحديات التي تواجه PA6 المستخدمة في حزم البطاريات. يعد اختبار الغمر بالكهرباء الصارم (على سبيل المثال، النقع عند درجة حرارة 85 درجة مئوية لمدة 7 أيام أو أكثر) أمرًا ضروريًا، وتقييم تغير الوزن، والاحتفاظ بالخصائص الميكانيكية (الشد / التأثير)، وتغيرات المظهر، وما إلى ذلك.

4. تعديل التصلب:
الهدف: الحفاظ على المتانة عند درجات الحرارة المنخفضة أو تحت التأثير، مما يمنع الكسر الهش، خاصة بالنسبة للأجزاء ذات التركيب المفاجئ أو المعرضة للصدمات.
عوامل التقوية الشائعة:

• POE-g-MAH، EPDM-g-MAH: بولي أوليفينات مطاطية مطعمة بأنهيدريد الماليك، مع توافق جيد مع PA6، مما يوفر تأثير تشديد كبير.

• SEBS-g-MAH: كوبوليمر من كتلة الستيرين المهدرجة، مما يوفر مقاومة أفضل للشيخوخة.

النقاط الرئيسية في الصياغة:
تعمل عوامل التقوية على تقليل القوة والصلابة وHDT، وقد تؤثر على تثبيط اللهب. هناك حاجة إلى اختيار دقيق للنوع ومستوى الإضافة (عادةً 5%-15%) لإيجاد التوازن الأمثل.
يعد التشتت الجيد والترابط بين الوجهين أمرًا أساسيًا لتقوية الفعالية.

5. تعديل مقاومة درجات الحرارة العالية/الشيخوخة الحرارية:
الهدف: تحسين الاحتفاظ بالممتلكات في البيئات ذات درجات الحرارة العالية على المدى الطويل (على سبيل المثال، يمكن أن تصل درجات حرارة حزمة البطارية الداخلية إلى 80-100 درجة مئوية).
طرق التعديل:

• تعديل التعزيز: تعمل حشوة الألياف الزجاجية/المعادن بحد ذاتها على زيادة HDT وقوة درجات الحرارة العالية بشكل كبير.

• إضافة مثبتات الحرارة: على سبيل المثال، أملاح النحاس (خليط يوديد النحاس / يوديد البوتاسيوم)، تعرقل تركيبات الفينول / الفوسفات المضادة للأكسدة. يؤخر بشكل فعال التدهور التأكسدي الناتج عن درجات الحرارة العالية، ويحافظ على الخواص الميكانيكية واستقرار اللون.

النقاط الرئيسية للصياغة: يجب أن يكون نظام تثبيت الحرارة متوافقًا مع نظام مثبطات اللهب لتجنب التداخل والفشل المتبادل.

6. تعديل الأداء الكهربائي:
الهدف: الحفاظ على العزل أو تحسينه (الحجم الكبير/مقاومة السطح)، وتقليل مخاطر تيار التسرب، وتحسين CTI (مؤشر التتبع المقارن) لتلبية متطلبات حزمة البطاريات عالية الجهد (تتطلب عادةً CTI ≥ 400V، ويفضل ≥ 600V).
طرق التعديل:

• تجنب الحشوات الموصلة: على سبيل المثال، أسود الكربون، والمساحيق المعدنية.

• حدد أنظمة مثبطات اللهب ذات مؤشر CTI العالي: تحتوي مثبطات اللهب الخالية من الهالوجين (خاصة بعض الفوسفات) على قيم CTI أعلى بشكل عام من أنظمة البروم والأنتيمون.

• التحكم في أيونات الشوائب: أيونات الشوائب في المواد الخام يمكن أن تقلل من المقاومة وCTI، والمواد الخام عالية النقاء ضرورية.

• إضافة معززات CTI: قد تساعد بعض الإضافات الخاصة (مثل مركبات السيليكون المنظمة المحددة والبورات) في تحسين CTI.

النقاط الرئيسية في الصياغة: اختبار CTI إلزامي ويجب أخذه في الاعتبار عند تصميم الصياغة.

ثانيا. نموذجي معدل PA6 أمثلة على الصياغة (أمثلة فقط، , للتعديلات المرجعية المطلوبة بناءً على متطلبات محددة)

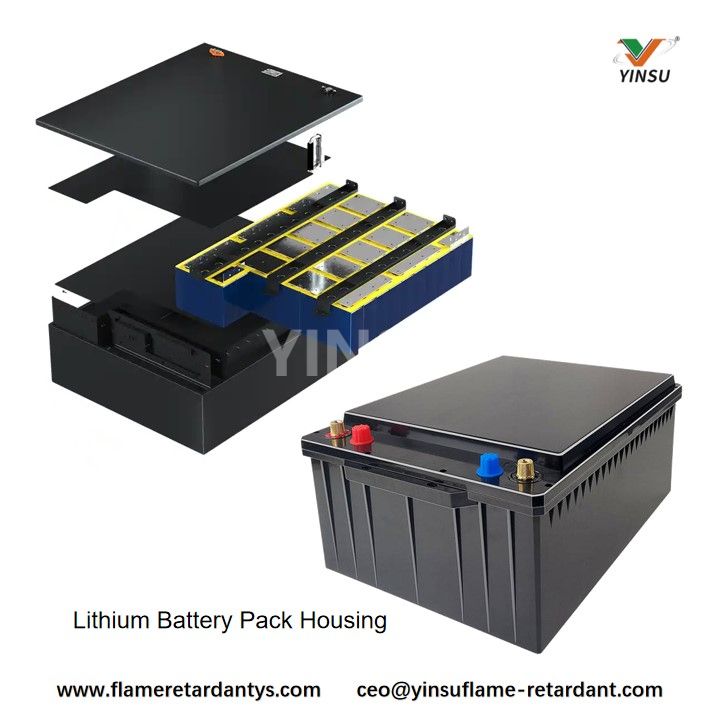

1. الصلابة العالية، تثبيط اللهب العالي، نوع مقاومة الإلكتروليت الأساسي (على سبيل المثال، الغلاف السفلي لحزمة البطارية):

• PA6 الراتنج الأساسي: 45-60%

• مثبطات اللهب خالية من الهالوجين (نوع الفوسفور والنيتروجين/الفوسفات): 15-25%

• الألياف الزجاجية: 25-35%

• عامل مؤازر مثبطات اللهب/عامل مضاد للتنقيط (PTFE): 0.2-0.5%

• مثبت الحرارة (ملح النحاس + مضاد الأكسدة): 0.5-1.5%

• مواد التشحيم/مساعدة المعالجة: 0.5-1%

• (اختياري) مادة مضافة/متوافقة لمقاومة الإلكتروليت: 1-3%

2. متانة عالية، نوع مقاوم للهب بدرجة عالية (على سبيل المثال، الغطاء العلوي لحزمة البطارية، أدوات تثبيت للدعامة):

• PA6 الراتنج الأساسي: 50-65%

• مثبطات اللهب الخالية من الهالوجين: 15-25%

• عامل التقوية (POE-g-MAH): 8-12%

• الألياف الزجاجية: 15-25%

• عامل مؤازر مثبطات اللهب/عامل مضاد للتنقيط (PTFE): 0.2-0.5%

• مثبت الحرارة: 0.5-1.5%

• زيوت التشحيم: 0.5-1%

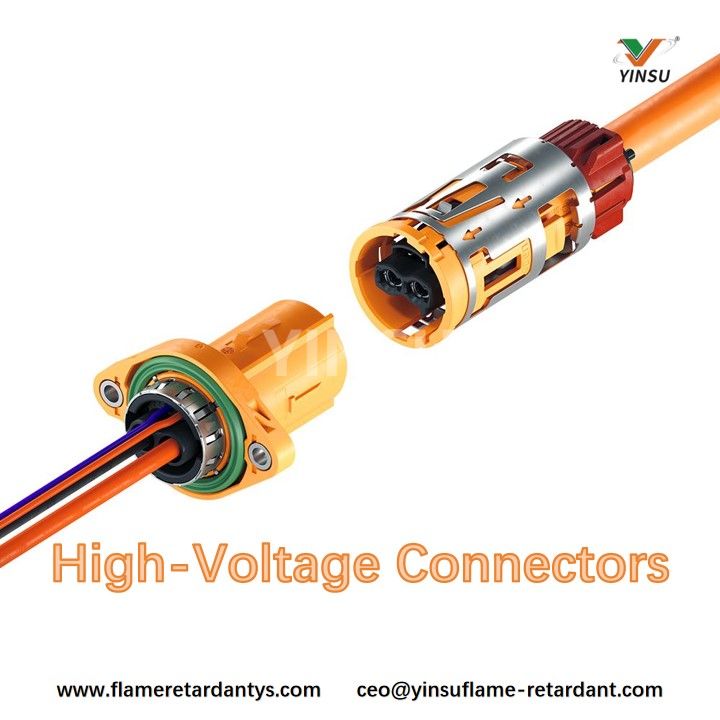

3. ارتفاع CTI، نوع المقاومة العالية للكهارل (موصلات الجهد العالي، عوازل بسبار):

• PA6 أو PA6/ قاعدة مزيج شبه عطرية: 50-70%

• مثبطات اللهب الخالية من الهالوجين CTI العالية: 15-25%

• الألياف الزجاجية/المعدنية: 20-30%

• محسن CTI: 1-3%

• مضافات مقاومة الإلكتروليت المتخصصة: 2-5%

• مثبت الحرارة: 0.5-1.5%

• زيوت التشحيم: 0.5-1%

ثالثا. نقاط العملية الرئيسية

1. التجفيف:

• مهم! PA6 هو شديد الرطوبة. يجب التحكم في محتوى الرطوبة أقل من 0.15% (يفضل <0.1%). وبخلاف ذلك، سيحدث تدهور شديد في التحلل المائي أثناء المعالجة بدرجة حرارة عالية، مما يؤدي إلى انخفاض الوزن الجزيئي، وتدهور الأداء (خاصة صلابة الصدم)، والفقاعات، والشرائط الفضية، وغيرها من العيوب.

• ظروف التجفيف: يوصى بمجففات إزالة الرطوبة. درجة الحرارة: 80-90 درجة مئوية، نقطة الندى ≥ -40 درجة مئوية، الوقت: 4-6 ساعات. لا ينبغي أن يكون سمك طبقة المادة مفرطًا. يجب استخدام المواد المجففة على الفور أو تخزينها مؤقتًا في قادوس مغلق ومسخن.

2. تركيب الذوبان (التكوير):
المعدات: آلة البثق ذات اللولب المزدوج هي الخيار الأفضل، حيث تقدم خلطًا وتشتيتًا ممتازًا، مع تكوين مرن لمناطق العملية (التغذية، الذوبان، الخلط، التنفيس، بناء الضغط).
معلمات العملية:

• درجة الحرارة: تم ضبطها بناءً على PA6 نقطة انصهار (~220 درجة مئوية) والتركيبة. بشكل عام، منطقة التغذية أقل (~200 درجة مئوية)، ومناطق الذوبان/الخلط أعلى (230-260 درجة مئوية)، ورأس القالب أقل قليلاً (~240 درجة مئوية). تجنب درجات الحرارة المفرطة (> 280 درجة مئوية) ومدة البقاء الطويلة لمنع التدهور الحراري، خاصة الحساسة لمثبطات اللهب وعوامل التقوية.

• سرعة اللولب: تجنب السرعة العالية بشكل مفرط وما ينتج عنها من ارتفاع القص وارتفاع درجة الحرارة مع ضمان الذوبان والخلط الكامل. توازن الإخراج وفعالية التشتت.

• تنفيس الفراغ: موصى به للغاية! قم بإعداد فتحات فراغ فعالة بعد مناطق الذوبان/الخلط لإزالة الرطوبة والمواد المتطايرة منخفضة الجزيئية (ربما من مثبطات اللهب أو المواد المضافة أو منتجات التحلل)، وتحسين نقاء المواد وأدائها.

• إضافة الألياف الزجاجية/الحشو: تتم إضافتها عادةً عبر وحدة تغذية جانبية في المنطقة الوسطى بعد ذوبان البوليمر بالكامل لتقليل تكسر الألياف. تأكد من الختم الجيد في منفذ التغذية الجانبي.

• ضغط الذوبان: مراقبة الاستقرار والحفاظ عليه لضمان البثق المستقر والحشو الموحد.

3. عملية التشكيل (القولبة بالحقن بشكل أساسي):
المعدات: آلة التشكيل بالحقن من النوع اللولبي. حدد الحمولة المناسبة (استنادًا إلى حجم الجزء والمساحة المتوقعة). يوصى بنسبة ضغط المسمار بين 2.0-2.8.
معلمات العملية:

• درجة حرارة البرميل: أقل قليلاً أو مشابهة لدرجة حرارة التكوير. عادة في حدود 230-260 درجة مئوية. يمكن أن تكون درجة حرارة المنطقة الأمامية أعلى قليلاً لضمان اللدائن، ويجب أن تكون درجة حرارة المنطقة الخلفية (الفوهة) أقرب إلى نقطة الانصهار لمنع سيلان اللعاب. تعتمد الإعدادات المحددة على درجة المادة وسمك الجزء وتعديلات هيكل القالب.

• درجة حرارة العفن: مهم جدًا! يؤثر على التبلور والانكماش والمظهر والإجهاد الداخلي. يتطلب عادة درجة حرارة عالية للعفن (70-100 درجة مئوية). ارتفاع درجة حرارة العفن يساعد على:

• زيادة التبلور ← قوة ميكانيكية أفضل، مقاومة للحرارة، مقاومة كيميائية، ثبات الأبعاد.

• تقليل الضغط الداخلي ← تقليل خطر الالتواء والتشقق بعد الصب (خاصة وهو أمر بالغ الأهمية لمقاومة المنحل بالكهرباء).

• تحسين المظهر (اللمعان، تقليل خطوط اللحام).

• تعزيز تغطية الألياف الزجاجية على الطبقة السطحية، مما يقلل من بروز الألياف.

• سرعة/ضغط الحقن: بشكل عام، استخدم سرعة متوسطة إلى عالية لملء التجاويف المعقدة، ولكن تجنب القص المفرط الذي يسبب تدهور المواد أو التوجيه المفرط للألياف الزجاجية. يجب أن يكون ضغط الضغط والوقت كافيين للتعويض عن الانكماش ولكن تجنب المستويات المفرطة التي تسبب إجهادًا داخليًا مرتفعًا وفلاشًا. تحتاج نقطة تبديل ضغط الاستمرار (مفتاح V/P) إلى إعداد دقيق.

• الضغط الخلفي: يساعد الضغط الخلفي المناسب (3-10 بار) في تجانس الذوبان، والبلاستيك، والتهوية.

• سرعة دوران المسمار: سرعة متوسطة، تجنب ارتفاع درجة الحرارة.

• وقت التبريد: تأكد من تبريد الجزء بالكامل وضبطه لتقليل تشوه القالب. يعتمد الوقت على سمك الجدار ودرجة حرارة العفن.

مرحلة ما بعد المعالجة (التليين):

• مُستَحسَن! خاصة بالنسبة للهياكل المعقدة ذات الجدران السميكة، أو الأجزاء التي تتطلب ثباتًا عالي الأبعاد وضغطًا داخليًا منخفضًا.

• الغرض: القضاء على الإجهاد الداخلي، وتعزيز مرحلة ما بعد التبلور، وزيادة تحسين استقرار الأبعاد ومقاومة التشقق الناتج عن الإجهاد البيئي (مفيد لمقاومة المنحل بالكهرباء).

• الطريقة: ضع الأجزاء في فرن الهواء الساخن أو حمام الزيت عند درجة حرارة أقل بقليل من HDT للمادة (عادةً 100-140 درجة مئوية) لمدة تعتمد على السُمك (1-4 ساعات أو أكثر)، ثم تبرد ببطء إلى درجة حرارة الغرفة.

رابعا. مراقبة الجودة الرئيسية والاختبار

1. فحص المواد الخام: مواصفات ونقاء الراتنج، مثبطات اللهب، الألياف الزجاجية، المواد المضافة، الخ.

2. فحص الحبيبات: المظهر، مؤشر تدفق الذوبان، محتوى الرطوبة، معدل تثبيط اللهب (UL 94)، CTI، الخواص الميكانيكية الأساسية.

3. فحص الجزء:

• الأبعاد والمظهر: تفاوتات الأبعاد، والاعوجاج/التشوه، وعيوب السطح (علامات الحوض، والشرائط الفضية، والألياف البارزة، وخطوط اللحام، وما إلى ذلك).

• الخواص الميكانيكية: قوة الشد، قوة/معامل الانثناء، قوة تأثير الأيزود المحززة (درجة حرارة الغرفة ودرجة الحرارة المنخفضة)، HDT.

• مثبطات اللهب: UL 94 (سمك محدد، على سبيل المثال، 0.8 مم، 1.6 مم، 3.0 مم)، GWIT، GWFI (إذا لزم الأمر).

• الخواص الكهربائية: مقاومة الحجم، مقاومة السطح، CTI.

• مقاومة المنحل بالكهرباء: الاختبار الأساسي! تزج العينات/الأجزاء في إلكتروليت محدد (على سبيل المثال، 1M LiPF6 في EC:DMC:EMC=1:1:1) عند درجة حرارة مرتفعة (على سبيل المثال، 85 درجة مئوية) لمدة محددة (على سبيل المثال، 7، 14، 28 يومًا). معدل تغير وزن الاختبار، الاحتفاظ بالخصائص الميكانيكية (الشد/الصدم)، تغيرات المظهر (التورم، تغير اللون، التشقق)، تغير مقاومة العزل، وما إلى ذلك، قبل الغمر وبعده. يمكن أن تشير المعايير إلى المواصفات الداخلية من شركات صناعة السيارات أو الشركات المصنعة للبطاريات.

• مقاومة التعتيق الحراري: تعتيق الهواء الساخن على المدى الطويل (على سبيل المثال، 1000 ساعة) عند درجة حرارة عالية (على سبيل المثال، 130 درجة مئوية)، واختبار الاحتفاظ بالخاصية.

• مقاومة الصدمات الحرارية: محاكاة دورة درجة حرارة استخدام حزمة البطارية.

• (اختياري) إطلاق الغازات: قم بتقييم تكوين وكمية الغازات المنبعثة من المادة تحت درجة حرارة عالية أو فراغ، لمنع التأثيرات الضارة على أداء البطارية.

خامسا ملخص

يعد تطوير PA6 المعدل لحزم بطاريات الليثيوم مهمة هندسية للأنظمة تتطلب دراسة شاملة لما يلي:

1. تحديد سيناريو التطبيق والمتطلبات الأساسية: هل هو مبيت أم دعامة أم غطاء أم عازل؟ ما هو الأداء ذو ​​الأولوية القصوى (تثبيط اللهب، القوة، المتانة، مقاومة الإلكتروليت، CTI)؟

2. تصميم صياغة دقيق: اختيار أنظمة مثبطات اللهب المناسبة (خالية من الهالوجين هو الاتجاه)، وأنظمة التعزيز، وعوامل التقوية، والمثبتات، وغيرها من الإضافات الوظيفية، وتقييم مقاومة الإلكتروليت بدقة.

3. التحكم الصارم في العملية: يعد التجفيف الشامل شرطًا أساسيًا، كما أن التركيب/التكوير الأمثل (البرغي المزدوج + التهوية الفراغية) والقولبة بالحقن (خاصة درجة حرارة القالب العالية والتليين المحتمل) هي المفتاح لضمان أداء الجزء النهائي.

4. تنفيذ معايير اختبار صارمة: التحقق بشكل كامل بشكل خاص من المتطلبات الخاصة لتطبيقات بطاريات الليثيوم (UL 94 V-0، CTI، تقادم مقاومة الإلكتروليت).

يوصى بالتعاون مع المجمعين المحترفين. إنهم يمتلكون عادةً منصات صياغة ناضجة، وقدرات اختبار صارمة، وخبرة تطبيقية واسعة النطاق، مما يمكنهم من توفير حلول مواد معدلة PA6 مصممة خصيصًا لتلبية احتياجات تصميم حزمة البطارية المحددة.
