ألطف من الألياف الزجاجية، ولكنه أقوى من التلك: إطلاق العنان لـ 'الإمكانات الخفية' للولاستونيت في تعديل البلاستيك

اليوم، سنزودك بتحليل متعمق للطبيعة المجهرية للولاستونيت ومنطق تطبيقه المتقدم في تعديل البلاستيك، من وجهات النظر المهنية لعلم البلورات المعدنية، والكيمياء الفيزيائية البينية، والديناميكا الحرارية.

1. التركيب البلوري والتشكل الهندسي

الولاستونيت ليس مادة حشو عادية للجسيمات، ولكنه عبارة عن ألياف دقيقة غير عضوية طبيعية.

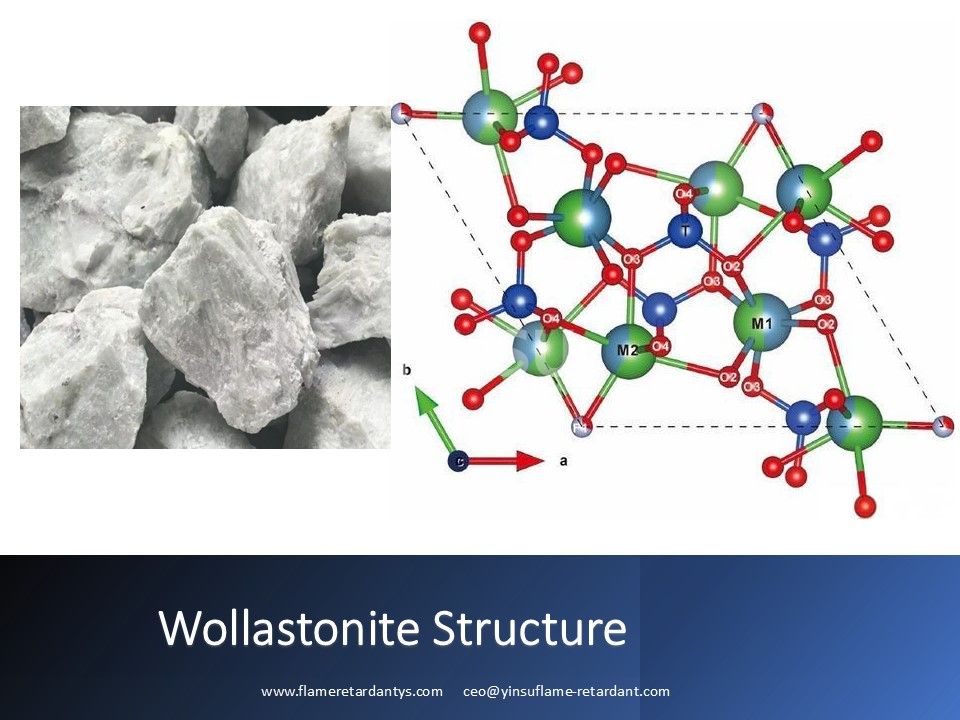

الطبيعة الكيميائية والبلورية

الولاستونيت النقي هو ميتاسيليكات الكالسيوم (CaSiO ₃ )، بتركيب نظري يبلغ حوالي 48.3% CaO و51.7% SiO ₂ . وهو ينتمي إلى سلسلة السيليكات، ويتكون هيكله البلوري من سلاسل سيليكات رباعية السطوح (SiO ₄ ) مدمجة مع أيونات الكالسيوم في مواضع تنسيق ثماني السطوح مرتبة بالتوازي.

الانقسام و 'حادة بشكل طبيعي'

يمنحها هيكل السلسلة هذا خصائص فيزيائية مميزة للغاية - فهو يحتوي على مستويين انقسام مثاليين متعامدين تقريبًا (زاوية تقاطع 84 درجة). عند سحقها وإخضاعها للقوة، فإنها تنقسم بسهولة على طول المستويات البلورية، وتشكل جزيئات محددة.

المعلمات الرئيسية

ل قوة الشد الجوهرية: قوة الشد النظرية لألياف سيليكيت دقيقة واحدة عالية للغاية، حيث تصل إلى 2700-4100 ميجا باسكال، وهي بنفس حجم قوة بعض الألياف الزجاجية الشائعة.

نسبة العرض إلى الارتفاع: من خلال المعالجة الصناعية باستخدام طواحين الهواء النفاثة أو طواحين الاحتكاك، يمكن الحفاظ على نسبة عرض إلى ارتفاع عالية (HAR)، تتراوح عادة من 10:1 إلى 30:1؛ في المقابل، تنتج الطحن بالصدمة التقليدية نسبة عرض إلى ارتفاع منخفضة (LAR)، تقريبًا 3:1 إلى 5:1. يبلغ قطر الولاستونيت المستخدم عمومًا لتعديل البلاستيك حوالي 3-6 ميكرومتر.

2. المجموعات الكيميائية السطحية والقلوية الضعيفة

تحدد البيئة الكيميائية الموجودة على سطح الولاستونيت نجاح أو فشل الترابط بين الوجه، وهي تختلف جوهريًا عن السيليكا أو التلك.

السندات المكسورة ومجموعات السيلانول

أثناء عملية الطحن، يتم كسر روابط Si-O وCa-O في الشبكة البلورية بالقوة. تتفاعل أطراف السيليكون والأكسجين غير المشبعة الموجودة على السطح بسرعة مع الرطوبة الموجودة في الهواء لتوليد مجموعات السيلانول التفاعلية (Si-OH). وهذا هو أساس تعديله الكيميائي.

الخاصية 'القلوية' التي يتم التغاضي عنها

على عكس التلك والكاولين، الذي تكون أسطحه حمضية أو محايدة قليلاً، يُظهر الولاستونيت قلوية ضعيفة قوية في الماء (درجة الحموضة تصل إلى 9.0 ~ 11.0). تنشأ هذه القلوية السطحية من وجود أيونات الكالسيوم. إنه مفيد لاستقرار مصفوفة البوليمر (مثل تحييد منتجات التحلل الحمضي)، ولكنه يشكل تحديًا كبيرًا لمعالجة اقتران السطح.

3. قوى التفاعل والتحديات البينية

في مصفوفة البوليمر، يعتمد الولاستونيت غير المعالج بشكل أساسي على قوى فان دير فال الضعيفة والتضمين الفيزيائي للارتباط بالراتنج. عند إجراء الاقتران الكيميائي، يجب أن نواجه حقيقة قاسية:

مشكلة 'فقدان السيلان'.

على الرغم من أن الولاستونيت يحتوي على مجموعات سيلانول على سطحه ويبدو مناسبًا لعوامل اقتران السيلان، إلا أن البيانات التجريبية تظهر أنه بعد غسل THF (رباعي هيدروفوران)، فإن معدل الاحتفاظ بالسيلان على سطح الولاستونيت يبلغ 21٪ فقط. وفي ظل نفس الظروف، يبلغ معدل الاحتفاظ بالكاولين (الرقم الهيدروجيني 7.1) 96%، والزجاج الإلكتروني (الرقم الهيدروجيني 9.5) 50%.

تعديل

وذلك لأن عوامل اقتران السيلان (عادةً ما تكون الأكثر استقرارًا عند درجة الحموضة 4-5) تخضع للبلمرة الذاتية السريعة وغير المنضبطة على سطح الولاستونيت القلوي بقوة عند درجة الحموضة 9.9، وتشكل أوليغومرات متعددة الطبقات يصعب تكوين روابط تساهمية كثيفة مع السطح المعدني. وهذا يعني أنه في ظل العمليات التقليدية، تكون السيلانات الموجودة على سطح الولاستونيت في الغالب 'ممتزة فيزيائيًا' بدلاً من 'مطعمة كيميائيًا'، وتكون عرضة للامتزاز تحت الراتنجات القطبية أو ظروف الإجهاد.

4. الخصائص الخاصة التي يجب مراقبتها في تعديل البلاستيك

بالإضافة إلى الزيادة التقليدية في المعامل، يمتلك الولاستونيت العديد من الأوراق الرابحة التي لا يمكن استبدالها في التعديلات المتطورة:

'استقرار الأبعاد' من التمدد الحراري المنخفض للغاية

المعامل الخطي للتمدد الحراري (CTE) للولاستونيت منخفض للغاية، فقط 6.5 × 10 ⁻⁶ K ⁻ ¹. يمكن أن تؤدي إضافة ولاستونيت HAR إلى مادة البولي بروبيلين (PP) أو النايلون (PA) إلى تقليل الانكماش متباين الخواص وتشوه صفحة التواء المنتجات (من الواضح أنها تتفوق على GF).

التوازن المثالي لصلابة موس

تبلغ صلابة الولاستونيت على مقياس موس 4.5 - 5. ويحدث هذا في ''نقطة رائعة'' هندسية: فهو أصلب بكثير من التلك (الصلابة 1)، وبالتالي يحسن بشكل كبير مقاومة الخدش ومقاومة تآكل السطح في TPO (مصدات السيارات والديكورات الداخلية)؛ وفي الوقت نفسه، فهو أكثر نعومة من الألياف الزجاجية (صلابة 6-6.5)، مما يقلل بشكل كبير من تآكل براغي وقوالب آلة التشكيل بالحقن.

تأثير النواة و'البلورة العابرة'.

تظهر جزيئات الولاستونيت نواة قوية غير متجانسة في البوليمرات شبه البلورية (مثل PA6, PP). عند تركيزات الحشو المنخفضة، يمكن أن يغير الشكل البلوري للبوليمر (مما يؤدي إلى التبلور العابر). يمكن أن يؤدي هذا التحول المجهري الخاص في البنية البلورية إلى انخفاض في اتجاه السلسلة الجزيئية، وبالتالي تغيير آلية كسر المادة إلى حد ما، مما يؤدي إلى انخفاض في عمر الكلال للمواد غير المنفصلة. لذلك، يجب أن يقترن العلاج الجيد للوجه.

5. توصيات لتعديل السطح وتصميم الصياغة

بناءً على الخصائص الفيزيائية والكيميائية المذكورة أعلاه، أقدم التوصيات التالية لتركيبة تعديل البلاستيك الخاصة بك:

الاختيار الدقيق للمعدلات

استراتيجية الأسطح القلوية:

لا تستخدم السيلان الأميني أو الإيبوكسي التقليدي بشكل أعمى للخلط الجاف المباشر.

⚡️ نظرًا لانخفاض معدل التصاق السيلان على سطحه القلوي، فمن المستحسن استخدام المتوافقات الجزيئية الكبيرة (مثل أنهيدريد المالئيك المطعمة PP-g-MAH أو POE-g-MAH)، وذلك باستخدام مجموعات أنهيدريد للخضوع لتفاعلات حمض-قاعدة قوية مع المواقع القلوية/القطبية على سطح الولاستونيت. غالبًا ما يكون هذا التثبيت الفيزيائي + الكيميائي أكثر فعالية من استخدام السيلان وحده في PP.

إذا كانت المصفوفة البلاستيكية الخاصة بك هي PC، PC/ABS، PC/PBT، PBT، PET، فإن الولاستونيت القلوي سوف يتسبب في تدهور المادة، مما يؤدي إلى ظهور خطوط فضية وتغير اللون. في هذه الحالة، هناك حاجة إلى جزيء Metalign™ الكبير المخلب للمعادن لتخميل الأيونات وتحقيق استقرار النظام.

بالحرارة والبلاستيك الهندسي:

إذا كان لا بد من استخدام السيلان (كما هو الحال في النايلون 66 أو الإيبوكسي)، فمن المستحسن استخدام الولاستونيت المعالج بالسيلان مع نظام عازل خاص، حيث أن لديه قدرة أفضل على التكيف مع الأسطح القلوية الضعيفة مقارنة بالسيلان التقليدي.

التمييز بين سيناريوهات تطبيق HAR وLAR

ل استبدال الألياف الزجاجية للقوة ومقاومة الحرارة (HDT): يجب استخدام HAR wullite (نسبة العرض إلى الارتفاع> 15:1). أثناء البثق، يلزم وجود برغي منخفض القص مدمج مع تغذية جانبية (لتقليل العجن) لمنع قص الهيكل القيم الذي يشبه الإبرة.

l ثبات الأبعاد، ومقاومة الخدش، وتعزيز التدفق: حدد الولاستونيت LAR (نسبة العرض إلى الارتفاع ~ 3:1). يوفر الولاستونيت الحبيبي لزوجة ذوبان أقل بكثير من المساحيق على شكل إبرة، مما يتيح تحميلًا عاليًا مع تقديم تباين ممتاز، وانكماش منخفض، ولمعان عالي للسطح.

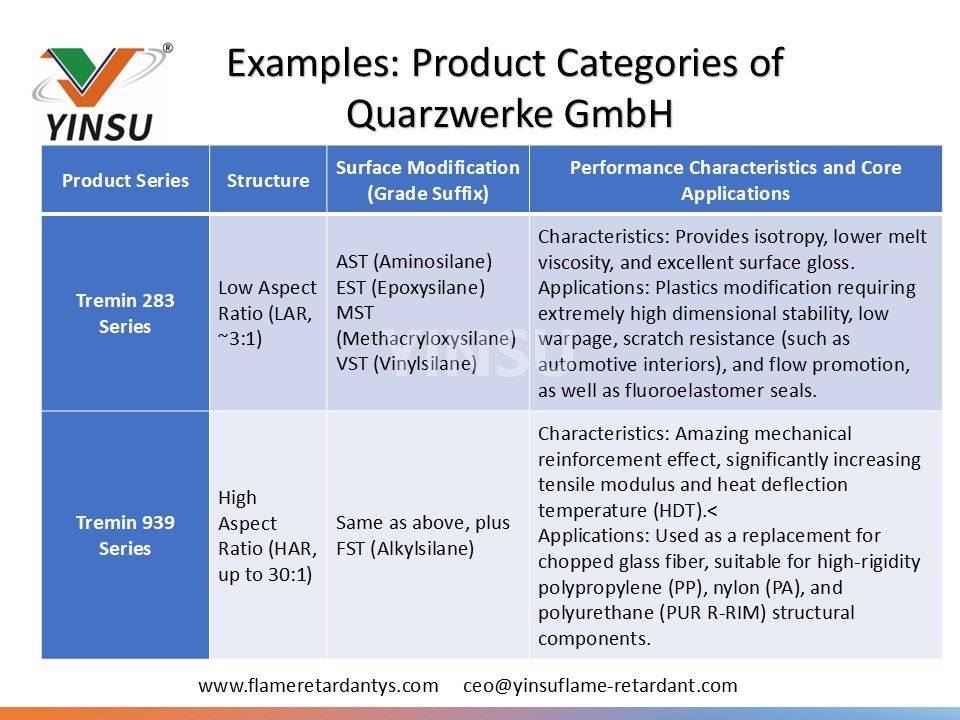

أمثلة: فئات المنتجات الخاصة بشركة Quarzwerke GmbH

في ملخص

تكمن قيمة الولاستونيت في مزيجه الفريد من 'تكوين الألياف الدقيقة الحلقية بشكل طبيعي، والصلابة المعتدلة، ومجموعات السيلانول في بيئة قلوية.' إن إتقان الآلية العميقة لتعطيل عامل الاقتران الناجم عن قلوية سطحه، وإجراء تصميم الواجهة من خلال المتوافقات الجزيئية المخصصة أو عمليات محددة، هو السر الأساسي لتحويل هذا المعدن من 'حشو' إلى 'مادة معززة وظيفية'.
