Boehmite - 'مساعد درجات الحرارة العالية' الذي لا يحظى بالتقدير الكافي: توسيع نوافذ المعالجة للنايلون عالي الحرارة وPBT، واستبدال ATH/MDH دون التضحية بمثبطات اللهب

Boehmite - 'مساعد درجات الحرارة العالية' الذي لا يحظى بالتقدير الكافي: توسيع نوافذ المعالجة للنايلون عالي الحرارة وPBT، واستبدال ATH/MDH دون التضحية بمثبطات اللهب

'الدخان الأصفر الذي يخرج من قالب الطارد يعني أنه يجب التخلص من الدفعة بأكملها.' فقد مالك مصنع التركيب PA6 في فوشان ذات مرة 20 طنًا من المواد في ثلاثة أيام. وكان السبب وراء ذلك هو التحلل المبكر لمثبطات اللهب التقليدية غير العضوية ATH أثناء المعالجة في درجات حرارة عالية.

عند تعديل المواد البلاستيكية الهندسية ذات درجة الحرارة العالية (PA6, PA66, PBT) والبولي أوليفينات ذات درجة الحرارة العالية، غالبًا ما يمثل اختيار مثبطات اللهب معضلة: فإضافة ATH أو MDH يبقي التكاليف منخفضة، ولكن حتى الزيادة الطفيفة في درجة حرارة المعالجة تؤدي إلى الاصفرار والرغوة وفقدان الخواص الميكانيكية. بدون كمية كافية، لا يمكن اجتياز اختبار UL94 V-0 أو سلك التوهج.

تم تصميم Boehmite ، وهو مثبط لهب تآزري خالي من الهالوجين من Yinsu Flame Retardant ، خصيصًا لحل هذا التناقض. مع درجة حرارة تحلل تتجاوز 350 درجة مئوية وقدرة تجفيف ماصة للحرارة ممتازة، فإنه يساعد المجمعين على توسيع نافذة المعالجة، وتحسين الخصائص الفيزيائية، وتقليل تكاليف مثبطات اللهب الإجمالية.

1. آلية تثبيط اللهب التآزرية للبوهميت: لماذا هي أكثر مقاومة للحرارة؟

يحدث التحلل الحراري للبوهميت (γ-AlOOH) بين 350-500 درجة مئوية ، ويطلق الماء ويشكل ألومينا بمساحة عالية (Al ₂ O ₃ ) بينما يمتص كمية كبيرة من الحرارة (حوالي 500-600 جول/جم).

بالمقارنة:

• يبدأ ATH (Al(OH) ₃ ) بالتحلل عند حوالي 200 درجة مئوية، مُطلقًا بخار الماء.

• MDH (Mg(OH) ₂ ) يتحلل عند حوالي 340 درجة مئوية.

أثناء البثق أو الحقن لـ PA6 (درجة حرارة المعالجة 240-270 درجة مئوية)، أو PBT (250-265 درجة مئوية)، أو حتى النايلون عالي الحرارة (> 280 درجة مئوية)، يتحلل ATH بسهولة قبل الأوان، مما يؤدي إلى توليد فقاعات وتحلل محفز بالحمض، مما يؤدي إلى الاصفرار والأسطح الخشنة. على الرغم من أن MDH أكثر مقاومة للحرارة قليلاً، إلا أن نافذة المعالجة تظل ضيقة.

لا يرجع تثبيط اللهب التآزري للبوهميت فقط إلى امتصاص الحرارة وتخفيفها:

1. تأخر التحلل - مستقر أثناء معالجة الذوبان، ولا يبدأ العمل قبل الأوان.

2. امتصاص الحرارة عند درجة حرارة عالية - عند حدوث الاحتراق، فإنه يجف بسرعة، مما يؤدي إلى تبريد المادة وتخفيف الغازات القابلة للاشتعال.

3. تعزيز الفحم - يمكن أن يعمل Al ₂ O ₃ المتكون بعد الجفاف كموقع حفاز حمضي، حيث يتفاعل مع حمض متعدد الفوسفوريك المتولد من مثبطات اللهب القائمة على الفوسفور (على سبيل المثال، ثنائي إيثيل فوسفات الألومنيوم، بولي فوسفات الأمونيوم) لتشكيل طبقة فحم فوسفات الألومنيوم أكثر كثافة . تظهر التجارب أن إضافة البوهميت يمكن أن يزيد من ضغط شار بنسبة تزيد عن 30%.

لذلك، يعد البوهيميت مناسبًا بشكل خاص للتركيب مع أنظمة مثبطات اللهب الخالية من الهالوجين ، مع الحفاظ على تصنيف V‑0 مع تحسين استقرار المعالجة في درجات الحرارة العالية.

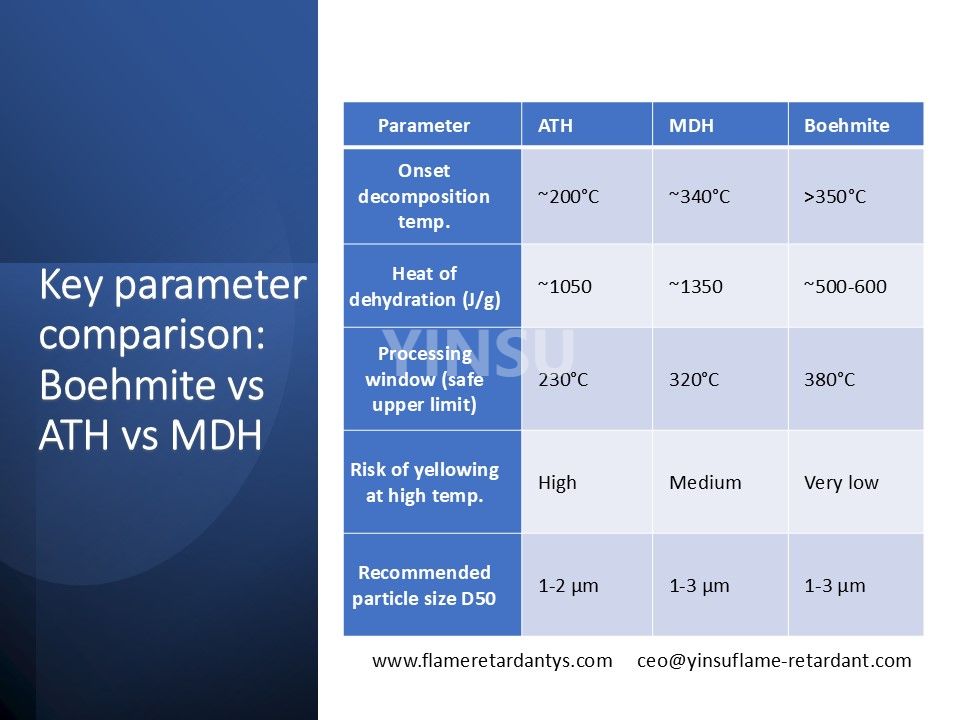

مقارنة المعلمات الرئيسية: Boehmite vs ATH vs MDH

2. أربع مزايا أساسية لـ Yinsu Boehmite: خفض التكلفة، والاحتفاظ بالممتلكات، وتقييم V‑0

يوصى باستخدام البوهميت المثبط للهب الخالي من الهالوجين من Yinsu عند إضافة 3-6% (قابل للتعديل وفقًا لمصفوفة البوليمر ونظام مثبطات اللهب). المزايا الأساسية هي:

• يوسع نافذة المعالجة - يتحمل التعرض قصير المدى حتى 380 درجة مئوية، ويزيل الاصفرار والرغوة.

• يستبدل جزءًا من ATH/MDH - يمكن أن يحل محل 30% من ATH/MDH في أنظمة PA6/الفوسفور؛ ما يصل إلى 50% مع تركيبات محسنة. وهذا يقلل من تحميل الحشو الإجمالي، ويحسن تدفق الذوبان والخواص الميكانيكية.

• يحافظ على مثبطات اللهب أو يحسنها - عندما يقترن بمثبطات اللهب الفوسفورية والنيتروجين، فإنه يمر بسهولة UL94 V‑0 (1.6 مم).

• تحسين التكلفة - على الرغم من أن سعر وحدة البوهميت أعلى قليلاً من سعر ATH، إلا أن التحميل الإجمالي المنخفض يمكن أن يخفض تكلفة التركيب الإجمالية بنسبة 10-25%.

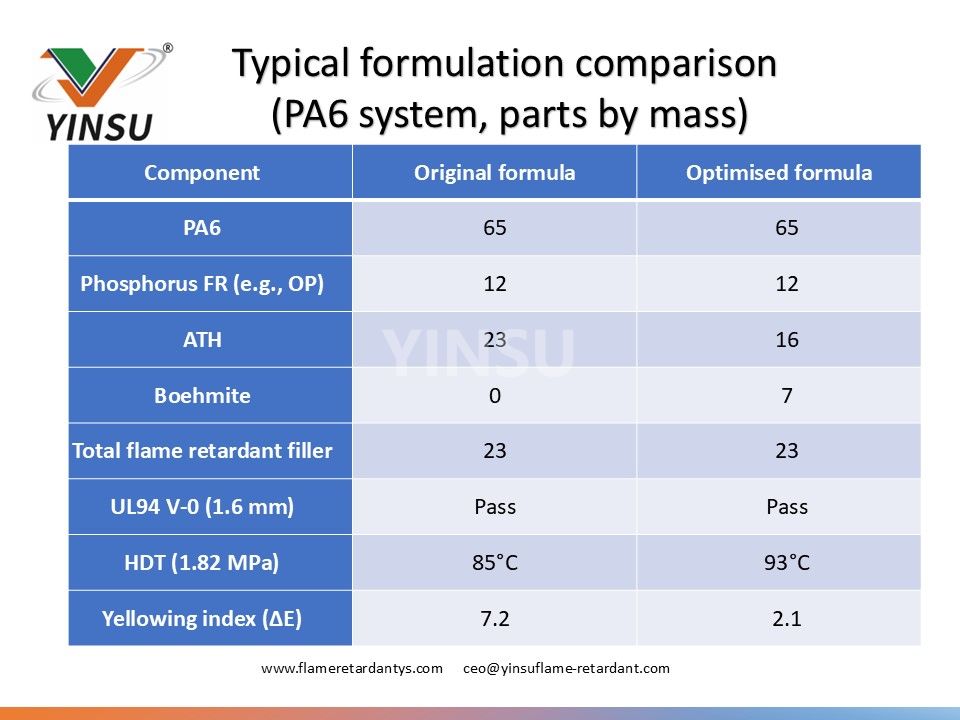

مقارنة الصياغة النموذجية (نظام PA6، الأجزاء حسب الكتلة)

مصدر البيانات: الاختبارات المعملية لمثبطات اللهب Yinsu (القيم النموذجية، كمرجع فقط).
المخزون المحلي متاح، تسليم العينة في غضون 72 ساعة، دعم ضبط صياغة مجانية.

3. مثال تطبيقي نموذجي: استبدال 30% ATH في PA6 في مركب Foshan

خلفية العميل : يقوم مُركِّب الموصلات الإلكترونية في منطقة شوند بمدينة فوشان، باستخدام جهاز بثق مزدوج اللولب Coperion STS 35، بإنتاج حوالي 500 طن سنويًا من مثبطات اللهب PA6 بشكل أساسي للأجهزة المنزلية وموصلات السيارات.

المشكلة الأصلية : استخدمت التركيبة الأصلية 23% من ATH مع مثبطات اللهب الفوسفورية. على الرغم من أنه اجتاز UL94 V‑0، إلا أنه خلال ظروف الصيف الحارة والرطبة، ظهر اصفرار سطحي متكرر وفقاعات طفيفة أثناء البثق، وكان HDT منخفضًا (85 درجة مئوية)، مما يحد من الاستخدام في الأجزاء المقاومة للحرارة. ووصلت نسبة الرفض إلى 8%.

خطة التحسين : الحفاظ على إجمالي تحميل مثبطات اللهب دون تغيير (23 phr)، 7 phr boehmite محل كمية مساوية من ATH (تم تقليل ATH من 23 إلى 16 phr، boehmite 7 phr).

نتائج :

• مظهر المعالجة: تمت إزالة الاصفرار تمامًا، سطح أملس وخالي من الفقاعات.

• لا تزال مثبطات اللهب V‑0 (1.6 مم) ، مع تقليل متوسط ​​وقت اللهب من 5 ثوانٍ إلى ثانيتين.

• تمت زيادة HDT من 85 درجة مئوية إلى 93 درجة مئوية، مما يلبي متطلبات مقاومة الحرارة الأعلى.

• زادت قوة الشد من 58 ميجا باسكال إلى 63 ميجا باسكال (بسبب انخفاض ATH، وانخفاض تلف المصفوفة).

• انخفضت نسبة الرفض من 8% إلى 1.5%.

تعليقات العملاء : 'لقد نجحت شركة Boehmite في حل مشكلة المعالجة التي واجهتنا لمدة عامين. وقد أدى الانخفاض في معدل الرفض وحده إلى تغطية تكلفة المواد. والآن أصبح بإمكاننا الإنتاج بشكل ثابت حتى في طقس الصيف الحار.'

4. معالجة التوصيات

لضمان التشتت الجيد والتأثيرات التآزرية للبوهميت، اتبع هذه الاقتراحات:

1. التجفيف - البوهميت استرطابي. يجفف عند درجة حرارة 110-120 درجة مئوية لمدة 2-4 ساعات قبل الاستخدام.

2. تكوين اللولب - استخدم تخطيط لولبي منخفض القص ومتوسط ​​إلى مرتفع (مشابه لأنظمة ATH) لتجنب ارتفاع درجة الحرارة المحلية بسبب القص الزائد.

3. التنفيس الفراغي - يجب أن يكون نشطًا لإزالة الرطوبة والأنواع ذات الوزن الجزيئي المنخفض، ومنع الفقاعات.

4. اختيار مواد التشحيم - نوصي بـ PETS أو ستيرات الكالسيوم؛ تجنب مواد التشحيم الحمضية (قد يسبب EBS الاصفرار).

5. تسلسل الخلط مع الفوسفور FR - قم بخلط الفسفور FR مع البوهميت قبل إضافة البوليمر الأساسي لضمان التوزيع الموحد.

6. حجم الجسيمات – اختر البوهميت مع D50 = 1–3 ميكرومتر للحصول على توازن جيد بين التشتت وكفاءة مثبطات اللهب.

5. الأسئلة المتداولة (الأسئلة الشائعة)

س1: هل يؤثر البوهيميت على اللون، خاصة بالنسبة للمنتجات ذات الألوان الفاتحة؟
ج: البوهيميت عالي النقاء هو مسحوق أبيض بياض ≥96%، وليس له تأثير كبير على الألوان الفاتحة. تظهر الاختبارات أن إضافة 7% من البوهميت إلى PA6 يزيد ΔE بمقدار 0.5 فقط.

س2: هل يمكن استخدام البوهميت في البلاستيك الشفاف أو الشفاف؟
ج: غير مستحسن. يختلف معامل انكسار البوهميت اختلافًا كبيرًا عن معظم الراتنجات، مما يؤدي إلى فقدان الشفافية. للحصول على مثبطات اللهب الشفافة، يوصى باستخدام مثبطات اللهب الفوسفورية العضوية السائلة.

س3: ما الفرق بين البوهيميت والنانوكلاي؟
ج: يعمل الصلصال النانوي بشكل رئيسي كمحفز للفحم وحاجز مادي، دون القدرة على الجفاف الماص للحرارة. يوفر Boehmite كلا من الجفاف الماص للحرارة والتأثيرات التآزرية. يمكن استخدامها معا.

خاتمة

إن Boehmite ليس منتجًا جديدًا تمامًا، ولكن قيمته في تعديل مثبطات اللهب الخالية من الهالوجين في المواد البلاستيكية الهندسية عالية الحرارة تم التقليل من أهميتها منذ فترة طويلة. بفضل درجة حرارة التحلل التي تزيد عن 350 درجة مئوية، وامتصاص الحرارة العالي، وتآزر الفحم مع مثبطات لهب الفوسفور ، فإنه يمكن أن يحل بشكل فعال محل 30-50% من ATH أو MDH، ويحل المشكلات المستمرة المتمثلة في الاصفرار والرغوة أثناء المعالجة في درجات الحرارة العالية، ويحافظ على تصنيف UL94 V‑0 ، ويحسن HDT والخواص الميكانيكية.

بالنسبة للمهندسين الذين يعانون من معالجة عالية الحرارة للنايلون، أو PBT، أو البولي أوليفينات بمثبطات اللهب، يقدم boehmite مسارًا جديدًا: ' لا زيادة في التحميل، نافذة أوسع، تكلفة أقل.'

اقتراح العمل

التحقق من التأثير الآن:

• انقر فوق الزر أدناه لتقديم طلب للحصول على عينة من البوهيميت بوزن 250 جرام + 'دليل تصميم التركيبة للنايلون الخالي من الهالوجين ومثبط اللهب عالي الحرارة'

• أو اتصل بالفريق الفني Yinsu Flame Retardant لإجراء تجربة معملية مجانية ؛ سنساعدك على تحسين صيغتك الحالية

• المخزون المحلي، تسليم العينة في غضون 72 ساعة ، دعم فني فردي عبر الإنترنت

جهة الاتصال:
الموقع الإلكتروني: www.flameretardantys.com
البريد الإلكتروني: ceo@yinsuflame-retardant.com
الهاتف: +86 17278575995 (ساندي شو)
