إحدى حالات تطبيق مثبطات اللهب الخالية من الهالوجين: التطبيق المبتكر لـ MCA في مواد النايلون

إحدى حالات تطبيق مثبطات اللهب الخالية من الهالوجين: التطبيق المبتكر لـ MCA في مواد النايلون

يتمتع سيانورات الميلامين (MCA)، باعتباره مثبطًا للهب خاليًا من الهالوجين يعتمد على النيتروجين، بمكانة مهمة في تعديل مثبطات اللهب المصنوعة من النايلون نظرًا لملاءمته للبيئة، وكفاءته العالية، وتأثيره البسيط على خصائص المواد. تتناول هذه المقالة بشكل منهجي قيمة تطبيقه من جوانب الخصائص الأساسية لـ MCA، وآلية مثبطات اللهب، وحالات التطبيق في النايلون، والتقنيات المبتكرة.

I. نظرة عامة أساسية على مثبطات اللهب MCA MCA

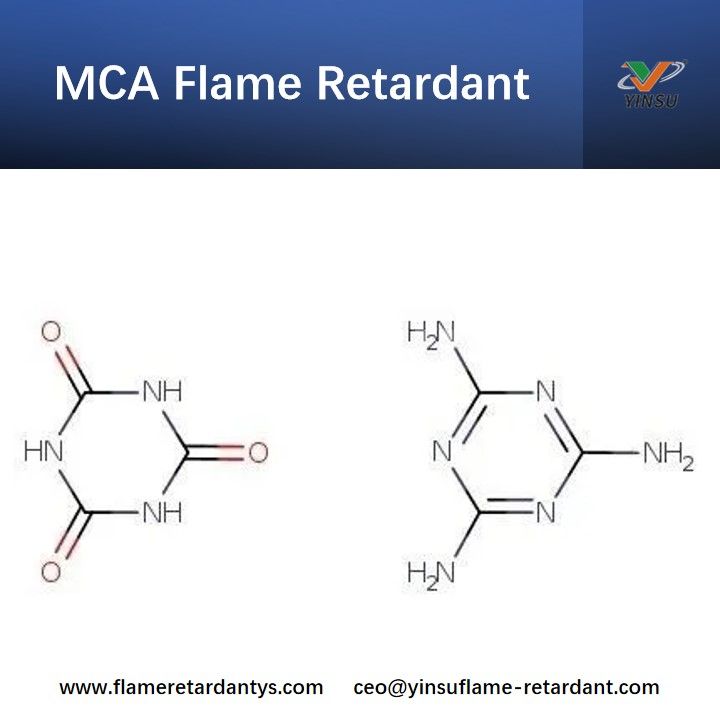

عبارة عن مادة مضافة مكونة من الميلامين وحمض السيانوريك من خلال روابط الهيدروجين. صيغته الجزيئية هي C₆H₉N₉O₃، ويبلغ وزنه الجزيئي 255.2. وهو مسحوق أو حبيبات بلوري أبيض، عديم الرائحة، مع نقطة انصهار حوالي 350 درجة مئوية. إنه يُظهر ثباتًا حراريًا جيدًا، ولا يُظهر تقريبًا أي فقدان حراري أثناء التسخين لفترة طويلة أقل من 300 درجة مئوية. يبدأ التحلل الماص للحرارة عند حوالي 350 درجة مئوية ويتصاعد أكثر عند 440-450 درجة مئوية. يصعب ذوبان MCA في الماء ولكنه قابل للذوبان في المذيبات العضوية مثل الإيثانول والفورمالدهيد. وهو حمضي ضعيف ويمتلك مداهنة ممتازة (معامل الاحتكاك 0.1-0.15 فقط) وقابلية التشتت. باعتباره مثبطًا للهب صديقًا للبيئة، فإن MCA خالي من الهالوجين، ولا ينتج غازات هاليد الهيدروجين السامة أثناء الاحتراق، وله كثافة دخان منخفضة. يتوافق مع توجيهات الاتحاد الأوروبي ROHS وREACH. إن محتواه العالي من النيتروجين (يصل إلى 59%) هو أساس تأثيره المثبط للهب، والذي يتم تحقيقه من خلال آليات متعددة تآزرية.

ثانيا. آلية مثبطات اللهب لـ MCA: العمل التآزري متعدد المسارات

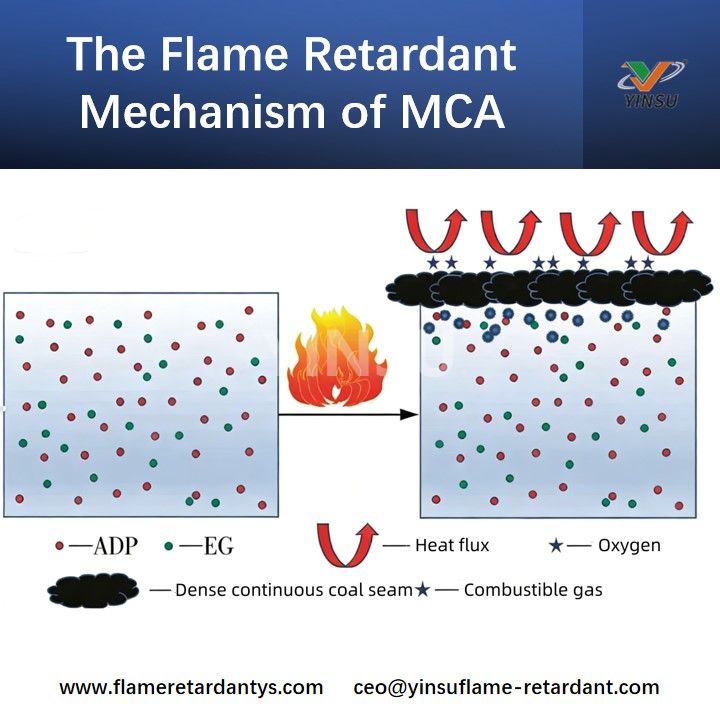

يتم تحقيق عمل مثبطات اللهب لـ MCA من خلال التأثيرات التآزرية في مرحلة الغاز، والمرحلة المكثفة، والتبريد:

1. مثبطات اللهب في مرحلة الغاز: يتحلل MCA عند درجات حرارة عالية، ويطلق غازات غير قابلة للاحتراق مثل النيتروجين والأمونيا وبخار الماء، مما يخفف بشكل فعال تركيز الأكسجين والغازات القابلة للاشتعال ويمنع تفاعل سلسلة الاحتراق.

2. مثبطات اللهب في الطور المكثف: يغير MCA مسار التحلل الحراري للنايلون، مما يعزز الجفاف السريع للسطح والتفحم، مما يشكل طبقة كربون رغوية منتفخة. تغطي طبقة الكربون هذه سطح الركيزة، مما يوفر العزل الحراري وتأثيرات حاجز الأكسجين، مما يمنع المزيد من تحلل المواد الداخلية وهروب المواد القابلة للاحتراق.

3. تأثير التبريد والذوبان والتقطير: عملية تحلل MCA ماصة للحرارة، مما يخفض درجة حرارة سطح المادة. وفي الوقت نفسه، فإنه يعمل على تحسين قابلية ذوبان النايلون للتدفق، مما يعزز تقطير الذوبان أثناء الاحتراق، والذي يحمل الحرارة والمواد القابلة للاحتراق، مما يزيد من قمع الاحتراق.

ثالثا. حالات التطبيق وخصائص الأداء لـ MCA في مواد النايلون
MCA مناسبة بشكل خاص للنايلون غير المقوى 6 والنايلون 66. حالات التطبيق النموذجية هي كما يلي:

1. تأثير مثبطات اللهب في النايلون النقي:

• نايلون 6 (PA6): يتطلب إضافة ما يقرب من 10% MCA لتحقيق معيار تثبيط اللهب UL94 V-0. على سبيل المثال، قامت شركة Mitsubishi Engineering-Plastics Co., Ltd. (اليابان) بتطوير مادة مركبة PA6/MCA تحقق تصنيف V-0 مع الحفاظ على قوة تأثير وقوة انثناء عالية نسبيًا.

• نايلون 66 (PA66): بسبب التآزر الأفضل مع MCA، يلزم إضافة حوالي 8% فقط لتحقيق تصنيف V-0. يعزز MCA تكوين طبقة شار أكثر كثافة في PA66، مما يؤدي إلى زيادة كفاءة مثبطات اللهب.

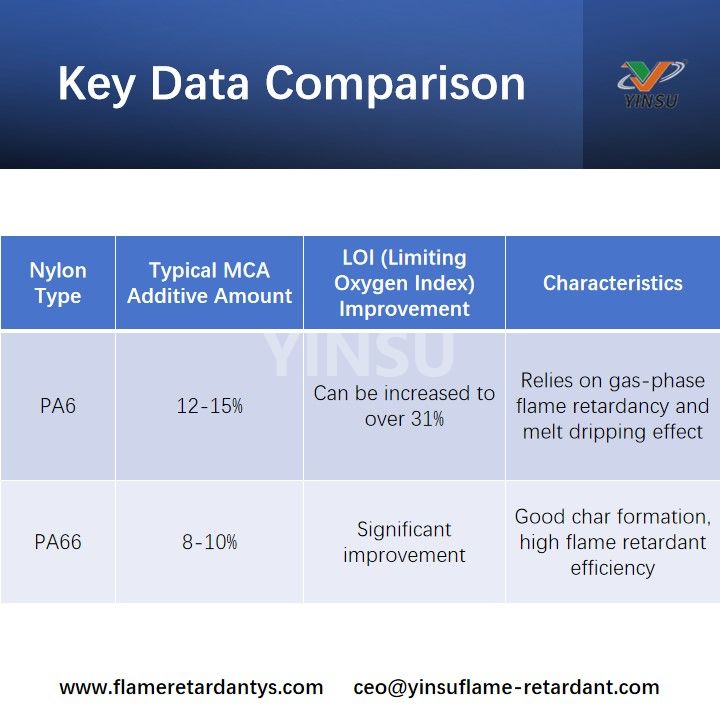

2. مقارنة البيانات الرئيسية:

3. التطبيق المبتكر في المواد المركبة:

• المركبات المقواة: في النايلون المقوى بالألياف الزجاجية (GF)، تحتاج كمية إضافة MCA إلى التعديل (على سبيل المثال، أقل من 15%) لأن GF قد يسبب 'تأثير شمعة' يؤثر على تثبيط اللهب. وعادة ما يتم استخدامه مع إضافات أخرى.

• مركبات النظام متعدد المكونات: استخدم فريق بحث من جامعة Sichuan مطعمة N-ميثيلول أكريلاميد كمثبت لتثبيط اللهب لمركب PA6/PP/wollastonite مع 10% MCA، مما حقق مؤشر أكسجين بنسبة 31% وخواص ميكانيكية جيدة (قوة الشد 54.1 ميجا باسكال، قوة التأثير 59.7 جول/م).

4. اختراق في تكنولوجيا البلمرة في الموقع:
طرق المزج الفيزيائية التقليدية لها عيوب مثل التشتت الضعيف والترسيب السهل لمثبطات اللهب. قامت شركة Zhejiang Xinli New Material Co., Ltd. بتطوير تقنية البلمرة في الموقع. تجمع هذه التقنية بين MCA (كمية الإضافة 1.5-3%) فقط مع مونومرات النايلون (على سبيل المثال، حمض الأديبيك، وسداسي ميثيلين ديامين) في مرحلة تكوين الملح وتعزز الاستقرار الحراري من خلال تركيبة الأيونات المعدنية (على سبيل المثال، Fe⊃3;⁺). تقوم هذه التقنية بإدخال MCA في سلسلة البوليمر عبر الروابط الكيميائية، مما يحقق 'تثبيط اللهب الجوهري'. وتحقق مادة النايلون 66 الناتجة تصنيف V-0 (LOI ≥ 37.8%)، كما أن خواصها الميكانيكية تتفوق بشكل كبير على المواد المخلوطة (قوة الشد ≥ 83.8 ميجا باسكال، وقوة الانثناء ≥ 124.6 ميجا باسكال).

رابعا. مزايا التطبيق والاحتياطات لـ MCA

1. المزايا الأساسية:

السلامة البيئية: خالية من الهالوجين، منخفضة السمية، دخان منخفض، تآكل منخفض.

أداء شامل جيد: تأثير ضئيل على الخواص الكهربائية للنايلون (على سبيل المثال، قيمة CTI العالية)، والخصائص الميكانيكية، وقابلية التلوين.

صديقة للمعالجة: ثبات حراري عالي، مناسب لقولبة الحقن (درجة حرارة 240-260 درجة مئوية) وعمليات البثق، مع ميل منخفض لالتصاق القالب.

2. احتياطات التطبيق:

التحكم في الرطوبة: يتطلب التجفيف بالفراغ عند 110 درجة مئوية لمدة 8 ساعات قبل المعالجة لتقليل محتوى الرطوبة إلى أقل من 0.1%، مما يمنع امتصاص الرطوبة من التأثير على الأداء.

تأثير الحشو: تجنب استخدام مواد الحشو مثل كربونات الكالسيوم التي قد تتداخل مع مثبطات اللهب، وتحكم في محتوى الألياف الزجاجية في الأنظمة المقواة بـ GF.

المزج التآزري: يتمتع MCA بتأثيرات تآزرية مع مثبطات اللهب القائمة على الفوسفور (على سبيل المثال، الفسفور الأحمر) والمركبات الفينولية، والتي يمكنها تحسين كفاءة مثبطات اللهب وتقليل التكاليف.

3. العيوب الرئيسية لاستخدام MCA:

• كفاءة مثبطات اللهب محدودة بالركيزة وظروف المعالجة: تعتمد مثبطات اللهب في الطور الغازي لـ MCA على الإطلاق السريع للغازات غير القابلة للاحتراق عند درجات حرارة عالية. ومع ذلك، في المكونات ذات سمك الجدار الكبير أو حرارة القص غير الكافية، يتم إعاقة انتشار الغاز، مما يؤدي بسهولة إلى ظاهرة 'الاحتراق الأساسي'، مما يجعل من الصعب اجتياز تصنيف UL 94 5VA. وفي الوقت نفسه، يمكن أن يصبح تأثير التنقيط الذائب مصدر إشعال ثانوي في السيناريوهات التي تتطلب درجة حرارة اشتعال سلك التوهج (GWIT) ≥ 775 درجة مئوية، مما يستلزم إضافات إضافية مضادة للتنقيط.

• الحساسية للأنظمة المقواة، الألياف الزجاجية الكبيرة 'تأثير كاندلويك': عندما يكون محتوى الألياف الزجاجية > 15%، يجب زيادة إضافة MCA بنسبة 3-5 نقاط مئوية للحفاظ على V-0، وينخفض ​​التحسن في مؤشر الأكسجين بشكل حاد. يمكن أن تؤدي الاختلافات الكبيرة في مثبطات اللهب بين الطبقات الموجهة بالألياف والمناطق الغنية بالراتنج إلى عيوب 'الاحتراق الخطي'، مما يحد من استخدامه في الأجزاء الهيكلية عالية التحميل.

• نافذة معالجة ضيقة، الشوائب المعدنية تحفز التحلل بسهولة: يخضع MCA إلى تسامي كبير فوق 330 درجة مئوية، مما يؤدي إلى تراكم القالب و'دخان أبيض' شديد عند الفتحات. يمكن لأيونات المعادن الانتقالية المتبقية مثل Fe⊃3;⁺ وCu⊃2;⁺ في المواد الخام أن تحفز التحلل المبكر، مما يتسبب في انخفاض لزوجة الذوبان بنسبة تزيد عن 20%. وينتج عن ذلك وميض وخطوط فضية أثناء عملية القولبة بالحقن، ويمكن أن يصل فقدان مثبطات اللهب إلى 5-7% بعد 8 ساعات من الإنتاج المستمر، مما يتطلب إيقاف التشغيل للتنظيف.

• الهجرة السطحية وقضايا الازدهار: الترابط الهيدروجيني بين MCA والنايلون ضعيف. في ظل الحرارة الرطبة طويلة الأمد (85 درجة مئوية/85% رطوبة نسبية) أو ظروف المسح بالكحول، يكون سطح المنتج عرضة 'للازهار' أو ترسيب MCA. يؤدي هذا إلى انخفاض مقاومة التلامس وضعف الالتصاق للطباعة/الطلاء، والفشل في تلبية متطلبات مثل مقاومة العزل ≥ 100 MΩ بعد 500 ساعة من اختبار 85/85 للموصلات الإلكترونية.

• ميزة منع الدخان ليست مطلقة، . ترتد سمية الدخان عند الإضافات العالية: عندما تكون إضافة MCA ≥ 12%، على الرغم من أن الحد الأقصى للكثافة البصرية المحددة للدخان (Ds,max) لا تزال أقل من الأنظمة المهلجنة، فإن إطلاق الغازات السامة مثل ثاني أكسيد الكربون ومركبات السيانيد (CN⁻) يزيد عدة مرات. يمكن أن يصل معدل تحويل عناصر النيتروجين إلى 6%، مما يشكل تهديدًا محتملاً أثناء الهروب من الحريق. يتطلب التقييم قياس السعرات الحرارية المخروطية واختبارات غرفة الدخان NBS معًا، وليس الاعتماد فقط على تصنيف UL 94.

لذلك، في أنظمة النايلون ذات التعزيز العالي للألياف الزجاجية، أو متطلبات GWIT العالية، أو احتياجات مقاومة الحرارة العالية للرطوبة، أو متطلبات المظهر العالي، غالبًا ما يحتاج MCA إلى مزجه مع مواد تآزرية قائمة على الفوسفور، أو السيليكون، أو تشكيل الفحم لتحقيق التوازن بين تثبيط اللهب، والخصائص الميكانيكية، والموثوقية على المدى الطويل.

V. الاستنتاج والتوقعات يُظهر
MCA، باعتباره مثبطًا فعالاً للهب يعتمد على النيتروجين وصديقًا للبيئة، فعالية كبيرة في النايلون المثبط للهب (خاصة PA6، PA66) من خلال آليات متعددة بما في ذلك تخفيف الطور الغازي، وتفحم الطور المكثف، والتبريد/التقطير. يتطور تطبيقه من المزج الفيزيائي التقليدي إلى تقنية البلمرة في الموقع، مما يحسن بشكل كبير كفاءة مثبطات اللهب وأداء المواد بشكل عام.
في التطبيقات العملية، غالبًا ما يتم مزج MCA مع مثبطات لهب الفوسفور والنيتروجين ، والتي يمكنها أيضًا نقل خصائص مثبطات اللهب المستقرة والمتينة الخالية من الهالوجين بسرعة إلى ركائز رقيقة الجدران أو مرنة مثل الكابلات والجلود. تم تصميم MCA-B المعدل عالي التشتت والمضاد للازدهار الذي أطلقته شركة Yinsu Flame Retardant خصيصًا لمثل هذه السيناريوهات وتم التحقق من صحته في التطبيقات المجمعة لتغليف الكابلات LSZH وطلاء الجلود الاصطناعية.
في المستقبل، مع اللوائح البيئية الصارمة بشكل متزايد والطلب المتزايد على الأجهزة الإلكترونية/الكهربائية عالية الأداء ومكونات السيارات، فإن التطبيقات المبتكرة لـ MCA في النايلون - مثل تطوير أنظمة مخلوطة ذات إضافة أقل وتآزر أعلى وتحسين عمليات البلمرة في الموقع - سوف تزيد من توسيع مساحة السوق.
من خلال الاختيار العلمي لتركيبات الإضافة وتقنيات المعالجة، يمكن لـ MCA مساعدة مواد النايلون على تحقيق التوازن الأمثل بين السلامة وحماية البيئة والأداء، مما يوفر الدعم المادي الرئيسي للتنمية المستدامة.
