تعديل PET الغزل المخلوط

مع الزيادة السريعة في إنتاج في الصين الألياف PET وجهود التمايز التي يبذلها مصنعو الألياف PET باستخدام عملية غزل الشرائح لضمان بقائهم على قيد الحياة، إلى جانب حقيقة أن الصين لا تزال متخلفة بشكل كبير عن التقنيات المتقدمة الدولية في إنتاج PET الراقية والمتميزة والوظيفية، أصبح تطوير أصناف وظيفية ذات قيمة مضافة عالية مشكلة ملحة.

ثانيا. التعريف والخصائص

يشير تعديل المزيج PET إلى عملية دمج اثنين أو أكثر من البوليمرات، بما في ذلك PET، بنسب مناسبة في ظل ظروف محددة - مثل درجة الحرارة وإجهاد القص - من خلال مزج الذوبان لتكوين سبائك بوليمر أو خلطات بخصائص جديدة.

بشكل عام، تجمع الألياف المنتجة من خلال الغزل المخلوط بين خصائص البوليمرات الأصلية أو تكملها، أو تضع بوليمرًا واحدًا في حالة مفصولة بأطوار دقيقة بينما تقوم بإذابة طور البوليمر الآخر لإنتاج ألياف متناهية الصغر.

ثالثا. المزايا

في الماضي، تمت إضافة المعدلات عادةً أثناء عمليات الأسترة والتكثيف المتعدد لتحقيق تعديل فيزيائي أو كيميائي لـ PET، وبالتالي إنتاج PET متمايزة ووظيفية (على سبيل المثال، مثبطات اللهب PET ، والصبغة الكاتيونية القابلة للصبغ PET، وما إلى ذلك). ومع ذلك، تعاني هذه الطريقة من تنوع محدود في المنتجات، وعدم المرونة في تبديل أنواع المنتجات، وكمية كبيرة من المنتجات الثانوية الوسيطة، وارتفاع تكاليف الإنتاج. في المقابل، فإن إنتاج مجموعة متنوعة من الألياف المتمايزة والوظيفية من خلال الغزل المشترك لـ PET والمعدلات يعمل على حل هذه المشكلات بشكل فعال. يوفر إنتاج الألياف المتمايزة باستخدام هذه الطريقة قدرة تنافسية كبيرة في السوق وسيعزز بشكل كبير القدرات التكنولوجية للصين في إنتاج ألياف PET ذات قدرة عالية وغزل مباشر.

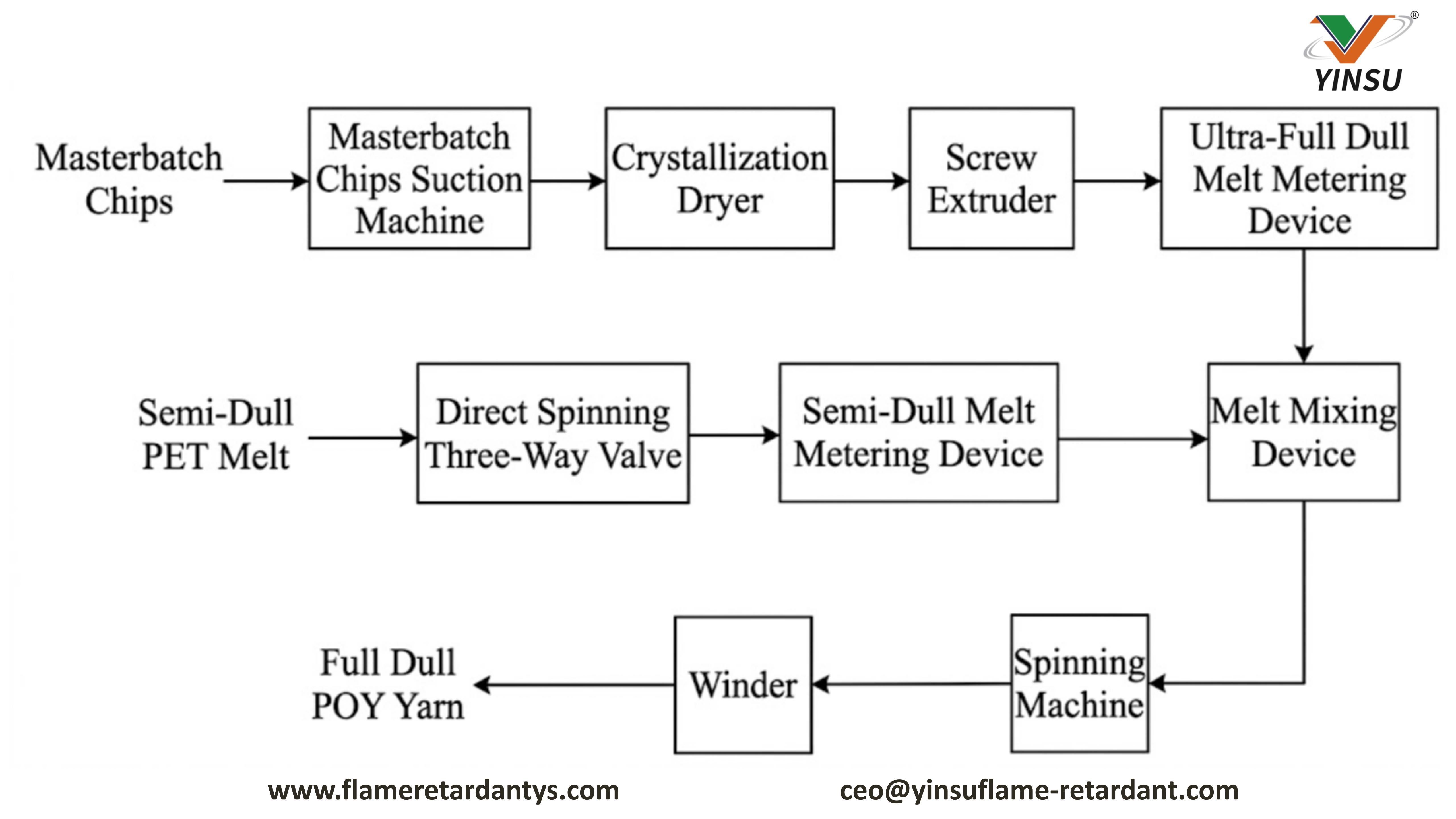

إنتاج خيوط POY شبه اللامعة

يتم استخدام طريقة المزج لتوزيع المواد المثبطة للهب في شكل حبيبات داخل الألياف؛ ومع ذلك، تشير الأبحاث الحالية إلى أن هذا التوزيع الحبيبي يؤثر بشكل مباشر على تبلور وتوحيد مادة الألياف، مما يؤدي إلى انخفاض قوة الألياف وعمر خدمة أقصر؛

رابعا. شركاء المزج لألياف البوليستر المعدلة PET القابلة للتحلل

في السنوات الأخيرة، حظي تطوير ألياف البوليستر القابلة للتحلل الحيوي باهتمام متزايد. قام العديد من الباحثين ببلمرة البولي إيثيلين تيريفثاليت ( PET ) مع البولي إيثيلين جلايكول (PEG)، والبولي بيوتيلين سكسينات (PBS)، ومواد أخرى لتحسين خصائص تحلل البوليستر، وتحقيق بعض التقدم. ومع ذلك، فإن الإضافة المفرطة لهذه الإضافات تضعف قابلية الدوران، وبينما يتم ضمان أداء التحلل، لا يمكن ضمان الخواص الميكانيكية. بالإضافة إلى ذلك، جرت محاولات لمزج PET مع حمض البوليلاكتيك (PLA) والبولي هيدروكسي بويترات (PHB) للغزل؛ ومع ذلك، ونظرًا لارتفاع تكاليفها، لم تحظ هذه المواد باعتماد واسع النطاق، مما يحد من تطبيقها وتطويرها.

V. PET ومزيج بولي هيدروكسي ألكانوات (PHA).

تحضير الألياف المخلوطة

قبل الدوران، تم تجفيف كريات مزيج PET-PHA في فرن مفرغ من نوع الأسطوانة عند درجة حرارة 100 درجة مئوية لمدة 24 ساعة تحت فراغ، مما يضمن بقاء محتوى الرطوبة في الكريات أقل من 50 ميكروجرام/جرام.

آثار التعديل

أ. عند إضافة PHA، تقل قابلية الدوران لنظام المزج؛ كلما زاد محتوى PHA، كلما كانت قابلية الدوران أقل.

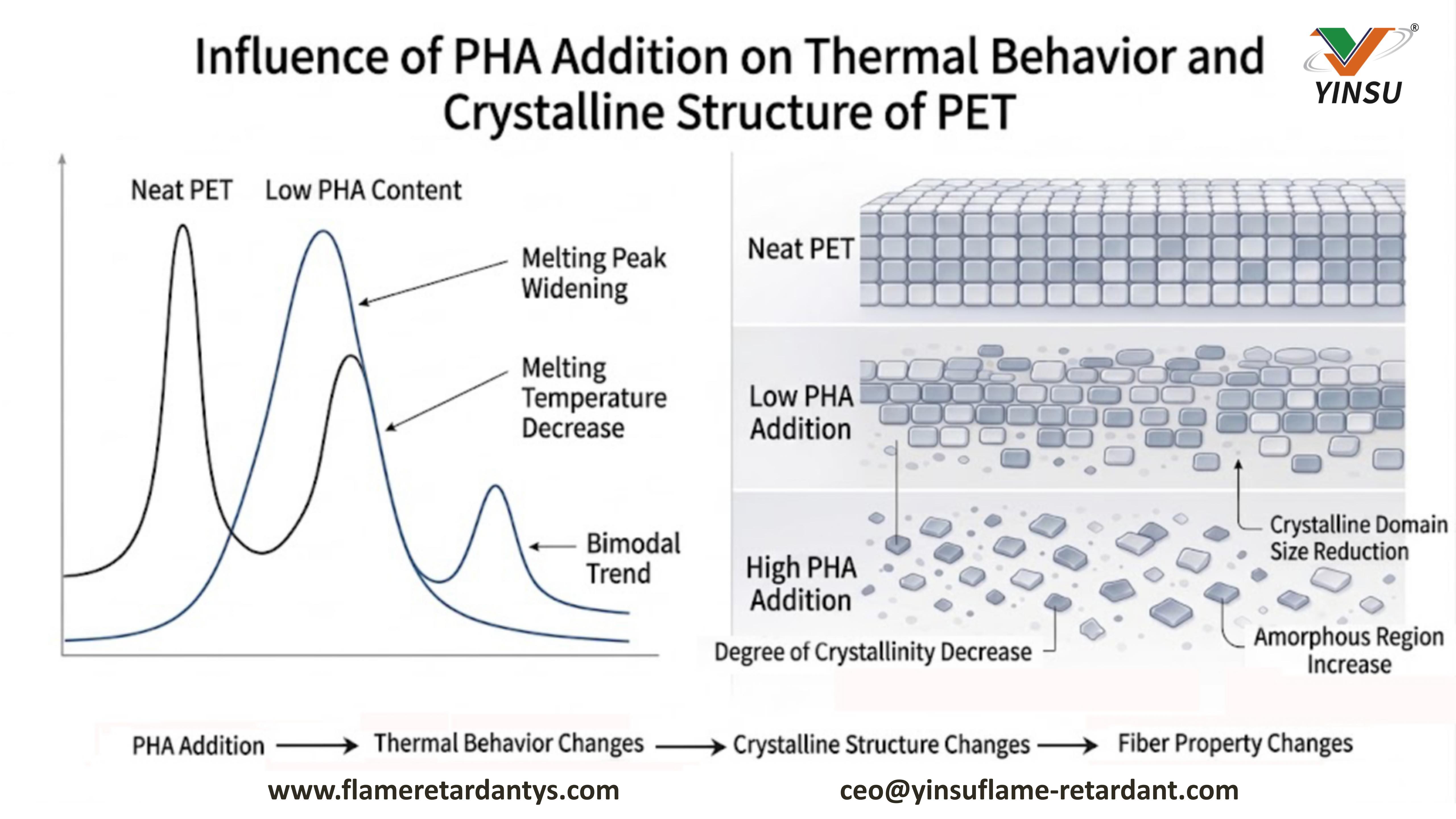

ب. مع إضافة PHA، تتسع ذروة انصهار الألياف وتنخفض درجة حرارة الانصهار. تبدأ قمة صغيرة بالانقسام إلى ما دون قمة الانصهار الرئيسية؛ عندما يصل الجزء الكتلي من PHA إلى 2%، تنقسم ذروة الانصهار إلى قسمين.

ج. ومع زيادة محتوى PHA، انخفضت تبلور الألياف المخلوطة، كما انخفض اتجاه الألياف وf. انخفضت القيم. تحسين امتصاص الألياف للرطوبة؛ انخفضت قوة الشد للألياف، وزاد الحد الأقصى للاستطالة عند الكسر.
