معضلة القماش المشمع PVC والأغشية المعمارية: كيفية تحقيق مقاومة عالية للهب دون التضحية بالتصاق الطلاء؟

معضلة القماش المشمع PVC والأغشية المعمارية: كيفية تحقيق مقاومة عالية للهب دون التضحية بالتصاق الطلاء؟

في إنتاج القماش المشمع PVC والأغشية المعمارية والأقمشة المحكمة، يواجه مهندسو البحث والتطوير والعمليات في كثير من الأحيان معضلة فنية متعددة التخصصات: كيفية تلبية معايير مثبطات اللهب الصارمة (مثل الفئة B1 أو V-0) على طلاء السطح مع الحفاظ على قوة تقشير عالية بشكل استثنائي بين الطلاء والنسيج الأساسي من البوليستر أو الألياف الزجاجية.

في الإنتاج الفعلي، يواجه العديد من المصنعين في كثير من الأحيان وضعين نموذجيين للفشل: أولاً، ضعف التصاق الطبقة بالقماش، حيث تنفجر الطبقة المقاومة للهب بسهولة أو تتقشر؛ ثانيًا، حتى إذا اجتاز الطلاء السطحي اختبار الحرق العمودي، فإن الحرارة تخترق الطلاء بسرعة أثناء الاشتعال، مما يتسبب في 'احتراق' النسيج الأساسي الداخلي. وبينما يبدو أن هذه مشكلة في معلمات العملية مثل طلاء السكين أو درجات حرارة الفرن، فإن السبب الجذري هو في الواقع عدم التوافق الكيميائي بين نظام مثبطات اللهب ونظام الالتصاق على المستوى المجهري.

1. لماذا تتقاتل أنظمة مثبطات اللهب والالتصاق مع بعضها البعض؟

لحل مشكلة الألم هذه، يجب علينا أولاً تشريح هيكل ''الهرم ثلاثي الطبقات'' للأقمشة المطلية بـ PVC (طلاء علوي مقاوم للهب + طبقة ربط/التصاق + ركيزة قماش أساسية). إن الصراع بين مثبطات اللهب والالتصاق يكون مدفوعًا بثلاث آليات مجهرية:

I. التدخل وتدمير طبقة الالتصاق بواسطة مثبطات اللهب

غالبًا ما تظهر مثبطات اللهب غير العضوية التقليدية أو بعض الإضافات المعتمدة على الهالوجين/الفوسفور حموضة أو قلوية ضعيفة. أثناء التدفق/التلدن بدرجة حرارة عالية، تعمل هذه المكونات الحمضية أو الأساسية الحرة على تحفيز الارتباط المتقاطع المبكر أو التدهور الحراري لراتنج طبقة التعادل (مثل البولي يوريثين أو راتينج PVC المعدل)، مما يتسبب في انخفاض قوة التقشير من الهاوية. علاوة على ذلك، غير العضوية المملوءة بدرجة عالية تعمل مثبطات اللهب ، مثل ثلاثي هيدروكسيد الألومنيوم (ATH)، على تخفيف محتوى الراتينج الفعال في طبقة الالتصاق بشكل كبير، مما يمنع المعجون من الاختراق الكامل و'التثبيت' على ألياف النسيج الأساسية.

ثانيا. نقص العزل الحراري يؤدي إلى 'احتراق' النسيج الأساسي

تظهر العديد من التركيبات أن طلاء السطح نفسه غير قابل للاشتعال أثناء الاختبار. ومع ذلك، نظرًا لأن نظام مثبطات اللهب يفشل في تكوين طبقة متواصلة وكثيفة من الفحم عند تسخينه، أو لأن راتنج طبقة التعادل نفسه قابل للاشتعال بدرجة كبيرة، فإن الحرارة من اللهب تجري مباشرة من خلال الطلاء. ونتيجة لذلك، يتم 'حرق' النسيج الأساسي على الفور بسبب عدم وجود حماية فعالة للمرحلة المكثفة.

ثالثا. العيوب المتأصلة في نظام ثالث أكسيد الأنتيمون التقليدي

باعتباره العمود الفقري التقليدي لمثبطات اللهب البلاستيكية ، عانى ثالث أكسيد الأنتيمون (ATO) من ارتفاع الأسعار وارتفاع كثافة الدخان تحت النار في السنوات الأخيرة. والأهم من ذلك، أن جزيئات ATO الصلبة ذات الشبكة العالية تميل إلى الانتقال نحو الواجهة أثناء عملية التلدين، وتشكل 'شريط عزل المسحوق' بين طبقة الالتصاق والطبقة العلوية. وهذا يعيق بشدة الترابط الكيميائي بين عوامل الارتباط المتقاطع في طبقة الربط والنسيج الأساسي. ونتيجة لذلك، أصبح إدخال عالية الكفاءة بدائل ثالث أكسيد الأنتيمون لتحسين توافق النظام وهيكل التكلفة اتجاهًا لا مفر منه لهذه الصناعة.

2. الإنجاز: تصميم نظام متكامل 'لالتصاق مثبطات اللهب'.

يكمن جوهر حل هذه المعضلة في التحول من 'النهج المنعزل' إلى 'تكامل النظام'، وإنشاء إطار موحد للصياغة والمعالجة:

• حدد حلًا تآزريًا عالي التوافق لمثبطات اللهب: ابتعد عن الأنظمة المضافة الفردية عالية التعبئة. يوصى باستخدام بدائل ثالث أكسيد الأنتيمون الصديقة للبيئة (مثل YINSU Flame Retardant FR-03 ) المركبة مع ملدنات إستر الفوسفات السائل. يقلل هذا المحلول بشكل فعال من حموضة النظام، مما يقلل من التآكل الكيميائي لراتنج الالتصاق. في الوقت نفسه، فإن إدخال عوامل تشكيل الفحم على نطاق النانو (مثل مثبطات اللهب ذات طبقات المغنيسيوم والألمنيوم FR-ML-01 ) يشكل بسرعة حاجزًا مركبًا كثيفًا ومستمرًا من الكربون غير العضوي في الطور المكثف أثناء التسخين. يؤدي ذلك إلى منع انتقال الحرارة إلى القماش الأساسي بشكل مثالي، مما يمنع 'الاحتراق'.

• تحسين تركيبة طبقة الربط/الالتصاق: قم بدمج عوامل اقتران السيلاني المستهدفة (مثل KH-550) أو عوامل الربط المتقاطع من الأيزوسيانات النشطة في طبقة الربط لبناء رابطة تساهمية كيميائية 'جسر' بين مصفوفة PVC وروابط الإستر للنسيج الأساسي من البوليستر. وفي الوقت نفسه، يجب التحكم بشكل صارم في سمك طبقة الربط بين 0.05-0.1 مم لمنع انتقال مثبطات اللهب الناتجة عن الطلاء السميك للغاية.

• الضبط الدقيق لمعلمات العملية: أثناء الإنتاج، يجب التحكم بشكل صارم في درجة حرارة تلدين الطبقة العليا في حدود 180-200 درجة مئوية لمنع طبقة الالتصاق من التحلل بسبب ارتفاع درجة الحرارة الموضعية. بالنسبة للأقمشة ذات القاعدة البوليسترية عالية الكثافة وضعيفة القطبية، يوصى بشدة بإجراء معالجة البلازما أو الطلاء المسبق باستخدام مادة أولية قبل الطلاء لتعزيز الطاقة السطحية.

• 3. التحقق من الأداء والقيمة التجارية

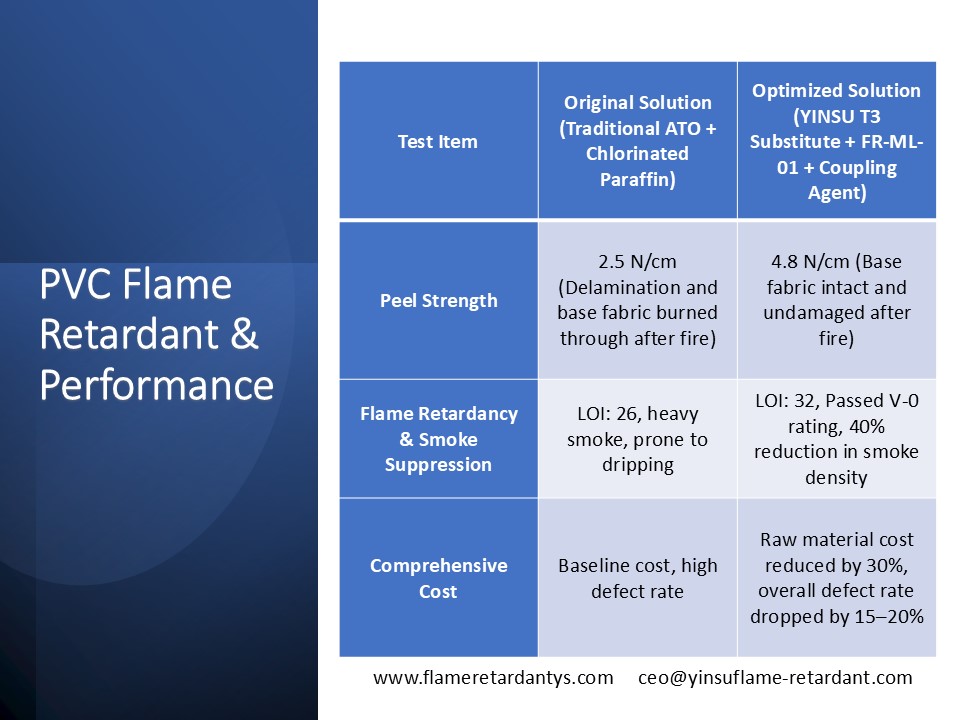

ومن خلال التكيف مع الحل 'المتكامل' المذكور أعلاه، حققت المادة قفزة نوعية في كل من الخصائص الفيزيائية والكفاءة الاقتصادية. فيما يلي البيانات المقارنة من تجارب المختبرات والإنتاج الضخم:

وفي ظل صياغة مصممة بطريقة علمية، يمكن أن يسير ولا يؤدي هذا إلى خفض الإنفاق على شراء المواد الخام بشكل مباشر فحسب، بل يلغي أيضًا تكاليف الخردة المخفية من خلال زيادة معدل إنتاجية المنتج لأول مرة بشكل كبير. تحسين التكلفة وتحسين الأداء جنبًا إلى جنب تمامًا.

4. دراسة حالة من العالم الحقيقي: تحول مصنع للقماش المشمع من 'غير قابل للربط' إلى 'نجح في المحاولة الأولى'

عانت إحدى الشركات المصنعة المحلية الكبرى للأغشية المعمارية PVC منذ فترة طويلة من تصفيح الحواف عند قطع الأغشية النهائية. علاوة على ذلك، فشلت منتجاتهم بشكل متكرر في اختبارات الاحتراق القياسية الأوروبية بسبب 'احتراق القماش الأساسي'.

وبعد تدخل فريقنا الفني، قمنا بإصلاح صياغته بشكل منهجي. أولاً، تم استبدال ثالث أكسيد الأنتيمون الموجود في الوصفة الأصلية بالكامل ببديل YINSU Flame Retardant FR-03، وتم تقليل الجرعة بدقة من 5 أجزاء إلى 3.5 أجزاء . ثانيًا، تم تجميع 8 أجزاء من FR-ML-01 وجزئين من إستر الفوسفات السائل في الطبقة العلوية المقاومة للهب. أخيرًا، تم تعديل كمية ضئيلة من عامل اقتران السيلان بنسبة 0.5% في طبقة الربط، وتم ضبط درجات حرارة الطلاء للمنطقتين 1 و2 من الفرن بدقة إلى 195 درجة مئوية.

كانت التحسينات ملحوظة: ارتفعت قوة تقشير الغشاء من 2.1 نيوتن/سم هشة إلى 5.2 نيوتن/سم، مما أدى بسلاسة إلى الحصول على شهادة UL94 V-0 . علاوة على ذلك، لم يتم ملاحظة أي علامات للتصفيح حتى بعد 2000 ساعة من اختبار التجوية الاصطناعية المتسارعة. أكثر ما يرضي صناع القرار في مجال المشتريات هو أن تكلفة المواد الخام الشاملة لكل طن من الغشاء قد تم تخفيضها بشكل مباشر بمقدار 1200 يوان صيني..

5. الاستنتاج والتوصيات القابلة للتنفيذ

إن الصراع بين مثبطات اللهب والالتصاق في الأقمشة المطلية بالـ PVC ليس بأي حال من الأحوال طريقًا مسدودًا غير قابل للحل. بينما تناقش الصناعة ما إذا كانت هذه 'مشكلة عملية أو مشكلة نظام صياغة'، فإن الإجابة المتطورة دائمًا هي إعادة تعريف النظام من خلال التفكير الشامل . من خلال الاستفادة من التآزر بين بدائل ثالث أكسيد الأنتيمون الصديقة للبيئة وعوامل التفحم النانوية عالية الكفاءة، جنبًا إلى جنب مع تعديل الارتباط المتبادل بين السطوح، يمكن للمصنعين إطلاق العنان لمثبطات اللهب عالية المستوى بسلاسة مع الحفاظ على قوة التقشير الفائقة.

اتصل بفريق الخبراء الفني لدينا اليوم:

إذا كنت تواجه حاليًا تحديات تتعلق بتصفيح الطلاء، أو فشل الحرق، أو تكاليف التركيب الباهظة، فيرجى الاتصال بنا. يمكننا تقديم عينات اختبار مجانية من YINSU Flame Retardant FR-03 وFR-ML-01 وعوامل التوصيل المتخصصة ، وسيقوم مهندسو التطبيقات لدينا بإجراء تدقيق فردي لتركيبتك الحالية لتصميم دليل تصميم صياغة لمثبطات اللهب والالتصاق في الأقمشة المطلية لعملك.
