تصفح الكمية:37 الكاتب:yinsu flame مثبط نشر الوقت: 2026-10-27 المنشأ:www.flameretardantys.com
لماذا يفشل نسخ تركيبات PP لمثبطات اللهب PA (بالإضافة إلى دليل الأخطاء PA6/PA66)
في الشهر الماضي، أرسل إلينا أحد العملاء في صناعة الأجهزة ذات الجهد المنخفض عينة PA6 محملة بمثبطات اللهب المنتفخة بنسبة 20% للنماذج الأولية. وكانت النتيجة غريبة: فشل اختبار الحرق العمودي بسبب التقطير الذي أشعل القطن، وبدأ برميل آلة التشكيل بالحقن في التدخين والرغوة.
سألت من أين جاءت الصيغة. قال، 'هذه هي الطريقة التي أضفناها عندما كنا نصنع PP. يحتوي PA على مؤشر أكسجين أعلى من PP، لذلك من المنطقي أن يكون من الأسهل مثبط اللهب، أليس كذلك؟ لماذا فشل تمامًا بدلاً من ذلك؟''
هذا هو الفخ الذي يقع فيه بسهولة عمال تركيب المواد وقوالب الحقن: النسخ الأعمى لمنطق مثبطات اللهب لـ PP وتطبيقه على PA (البولي أميد/النايلون).
على الرغم من أن مؤشر الأكسجين المحدود لـ PA (خط النوايا، 21~24%) أعلى من مؤشر PP (17~18%)، إلا أن هذا لا يعني أنه من السهل معالجته. تكمن صعوبة PP في 'كيفية منعه من الاحتراق' بينما تكمن صعوبة PA في 'كيفية تجنب التحلل في درجات حرارة عالية ومع ذلك اجتياز الاختبار'. خطوط البداية مختلفة، والمزالق مختلفة تمامًا.
لماذا يصعب التعامل مع PA؟ أربعة خطوط الصدع الفيزيائية والكيميائية
إذا كنت ترغب في تحقيق مثبطات اللهب الخالية من الهالوجين في PA6 أو PA66، فيجب عليك التغلب على خطوط الصدع الأربعة هذه - ولا يمكن تفويت أي منها.
1. 'تأثير تقطير الذوبان' الأكثر خطورة
يؤدي التركيب الجزيئي لـ PA إلى لزوجة منخفضة للغاية في الحالة المنصهرة. بمجرد تعرضه للهب، يتساقط الذوبان PA إلى الأسفل مثل الماء. في اختبار الحرق العمودي UL94، طالما أن القطرات تشعل القطن الماص الأساسي، فهذا فشل فوري في V-0، بغض النظر عن مدى سرعة إطفاء اللهب ذاتيًا عند إزالته.
الحل: يعتمد حل مشكلة تقطير الذوبان PA على تعزيز القدرة على تشكيل الفحم وقوة الذوبان، وليس التراكم الأعمى لمثبطات اللهب. تؤدي إضافة كمية كبيرة جدًا (على سبيل المثال، أكثر من 25%) إلى انهيار قوة التأثير، وسوف تنكسر الأجزاء المحقونة لدى العميل عند سقوطها.
2. معالجة درجة الحرارة 'شاشات الخروج' نصف مثبطات اللهب
تتراوح درجات حرارة البثق/الحقن لـ PP من 200 إلى 230 درجة مئوية، في حين أن PA6 يتطلب 240 إلى 280 درجة مئوية، وتصل درجة حرارة PA66 إلى 280 إلى 300 درجة مئوية. إذا تمت إضافة الألياف الزجاجية (GF)، فإن حرارة الاحتكاك ترفع درجة حرارة الذوبان بمقدار 10 إلى 20 درجة مئوية أخرى.
وهذا يعني أن مثبطات اللهب التي تكون درجة حرارة تحللها أقل من 300 درجة مئوية ستبدأ في التحلل في البرميل قبل بدء الحقن - مما يسبب الاصفرار والرغوة والروائح النفاذة وترسب العفن الشديد. تستخدم الصناعة درجة حرارة تحلل تبلغ ≥350 درجة مئوية باعتبارها 'تذكرة دخول' لمثبطات اللهب PA.
3. 'كعب أخيل الملون' للفوسفور الأحمر
يعتبر الفسفور الأحمر فعالًا للغاية ومنخفض التكلفة، مما يجعله حلاً ناضجًا جدًا لأنظمة PA. لكن لها قيودًا قاتلة: لونها المتأصل هو الأحمر الداكن إلى البني والأسود.
يمكن استخدامه فقط للأجزاء ذات الألوان الداكنة. إذا كان عميلك يحتاج إلى مبيت قاطع دائرة أبيض أو موصل فاتح اللون، فسيتم التخلص من الفوسفور الأحمر على الفور. يجب عليك تبديل الأنظمة: استخدم ADP الأبيض (ثنائي إيثيل فوسفات الألومنيوم) أو MCA.
4. 'المرض المزمن' المتمثل في امتصاص الرطوبة والتزهير
PA يمتص الرطوبة بشكل طبيعي. إذا تم اختيار مثبطات اللهب الخاطئة (على سبيل المثال، نظام عالي الذوبان في الماء)، فسيتم استخلاصه ببطء في البيئات الرطبة. بعد بضعة أشهر في مستودع العميل، ينخفض أداء مثبطات اللهب من تلقاء نفسه. لا يوجد سوى إجراءين مضادين: اختيار مثبطات اللهب غير القابلة للذوبان في الماء (مثل ADP)، أو اختيار خليط الفوسفور الأحمر مع تغليف صارم للغاية (يمنع ترسيب الفوسفين).

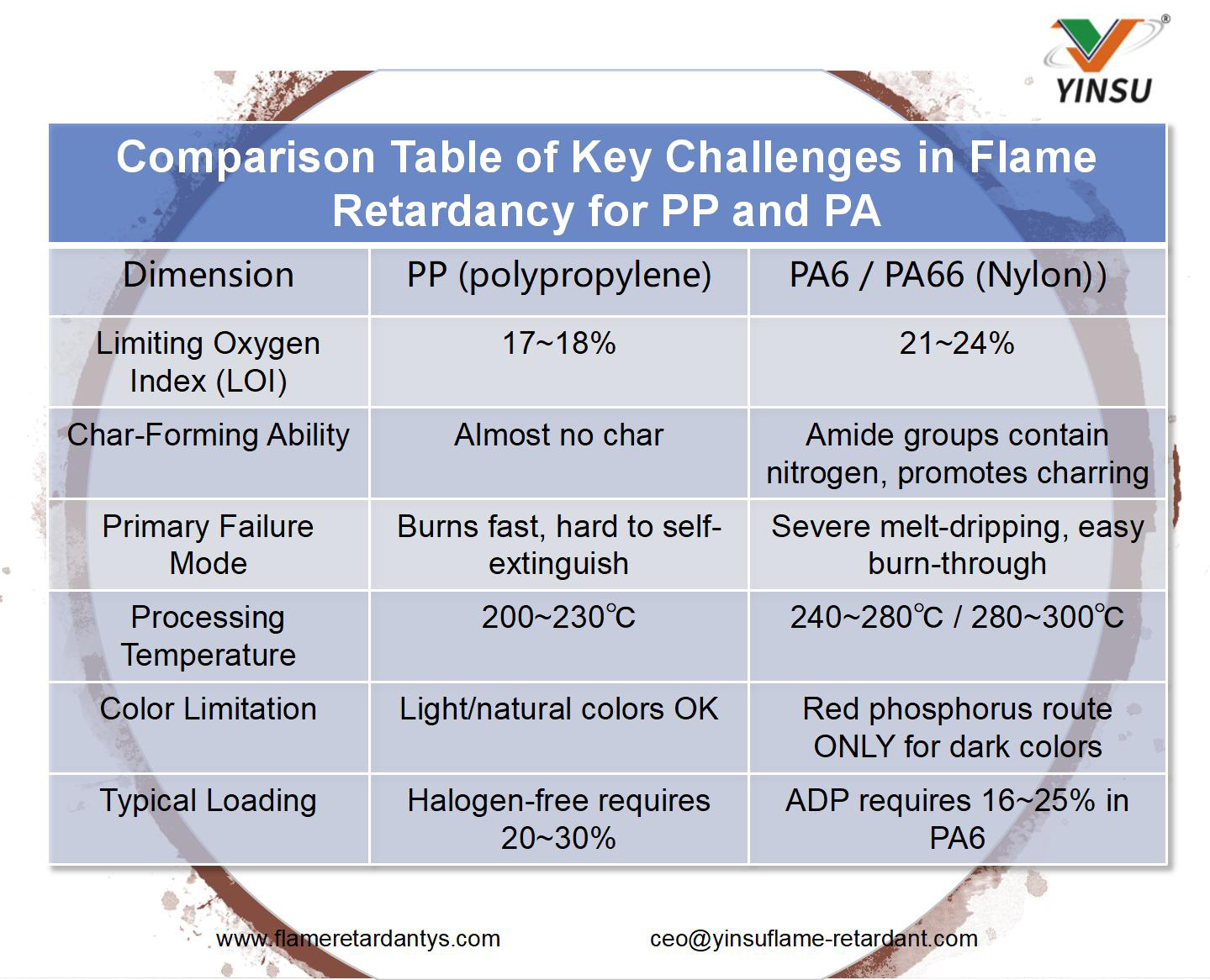

مقارنة بين Core PP وPA تحديات تثبيط اللهب
حكم الاختيار: لا تحسب التكلفة أولاً، احسب اللون والمعالجة أولاً
عند تركيب مثبطات اللهب PA، لا تنظر إلى التكلفة أولاً. إذا كان التسلسل خاطئا، فسيتم فقدان كل شيء.
تحديد اللون أولاً: اللون غير قابل للتفاوض. بالنسبة للألوان الفاتحة، يتم استبعاد الفسفور الأحمر على الفور؛ أما بالنسبة للألوان الداكنة، فسوف تفاجئك كفاءة الفسفور الأحمر.
التحقق من السُمك والألياف الزجاجية: أنظمة الألياف الزجاجية لها 'تأثير فتل' والأجزاء ذات الجدران الرقيقة معرضة بشدة للتقطير. يميل الخلط الجاف المباشر للمساحيق إلى التكتل؛ يجب عليك استخدام منتجات ماستر عالية التشتت مسبقًا.
حساب التكلفة أخيرًا: انخفاض سعر الوحدة لا يعني أنها ميسورة التكلفة. يجب عليك حساب 'إجمالي تكلفة مثبطات اللهب لكل كيلوغرام من الراتينج' ووضع معدل الخردة الناتج عن فقدان الممتلكات المادية في الاعتبار.
كيفية التنفيذ لتطبيقات محددة؟
الأجزاء الداكنة (إعطاء الأولوية لأصبغة الفسفور الأحمر):
• خيار التحميل المنخفض: اختر FRP-750A (محتوى الفوسفور الأحمر ≥70%). في أنظمة PA66 المقواة بالألياف الزجاجية، تؤدي إضافة 9% فقط إلى تحقيق V-0 (2.0 مم)، مما يترك مساحة واسعة للألياف الزجاجية والراتنج مع الحد الأدنى من الخسارة الميكانيكية.
• خيار سلك التوهج العالي: اختر FRP-301Y3 (محتوى الفسفور الأحمر ≥50%)، والذي تم تطويره خصيصًا لاختبار سلك التوهج عند 750 درجة مئوية/850 درجة مئوية. بفضل حامل المتوافق البكر المستورد، فإن مقاومته لترسيب الفوسفين قوية للغاية.
الأجزاء ذات الألوان الفاتحة/الطبيعية (إعطاء الأولوية لمثبطات اللهب البيضاء):
• استخدم ADP (ثنائي إيثيل فوسفات الألومنيوم) . وهو مسحوق أبيض (بياض ≥98%) يطابق تمامًا معالجة درجة الحرارة العالية التي تتراوح بين 280 إلى 300 درجة مئوية في PA. وهو غير قابل للذوبان في الماء ولا يزهر. تؤدي إضافة 16~25% في PA6 إلى تحقيق V-0 مع الحفاظ على خصائص كهربائية ممتازة.
الأسئلة الشائعة: أسئلة عالية التردد من المهندسين
س1: لماذا يصعب تمرير V-0 في الألياف الزجاجية المسلحة PA؟
تعمل الألياف الزجاجية كالفتيل، حيث تقوم بسحب المادة المنصهرة عبر الفجوات إلى منطقة الحريق بينما تثقب طبقة الفحم. لا تقم بزيادة التحميل بشكل أعمى؛ إن التحول إلى الأصبغة عالية التركيز وتحسين التوافق البيني هو الحل الصحيح.
س2: هل يمكن استخدام مثبطات اللهب لـ PA66 مباشرة في PA6؟
رقم PA66 درجة حرارة المعالجة أعلى بمقدار 20 إلى 40 درجة مئوية، لذلك يجب إعادة التحقق من الاستقرار الحراري لمثبطات اللهب ولزوجة النظام. لا يمكنك نسخ الصيغة مباشرة.
س3: هل هناك خطر من ترسيب الفوسفين في أنظمة الفوسفور الأحمر؟
الفسفور الأحمر الرخيص مع التغليف الدقيق غير الكافي سوف يواجه هذه المشكلة. اختر الأصبغة الرئيسية المغلفة بعمق (مثل سلسلة FRP الخاصة بنا)، والتي يمكنها اجتياز اختبارات الغليان والتقادم على المدى الطويل، مما يضمن السلامة.
البيانات المذكورة أعلاه هي للإشارة فقط؛ يجب أن يعتمد التحميل الفعلي والصياغة على اختبار العميل. إذا كنت بحاجة إلى تقييم صياغة الراتنج الأساسي الخاص بك والتطبيق، يرجى الاتصال بالفريق الفني YINSU Flame Retardant .
