نقاط الألم والتحديات المادية في كابلات LSZH

نقاط الألم والتحديات المادية في كابلات LSZH

صياغة المواد وتوازن أداء مثبطات اللهب

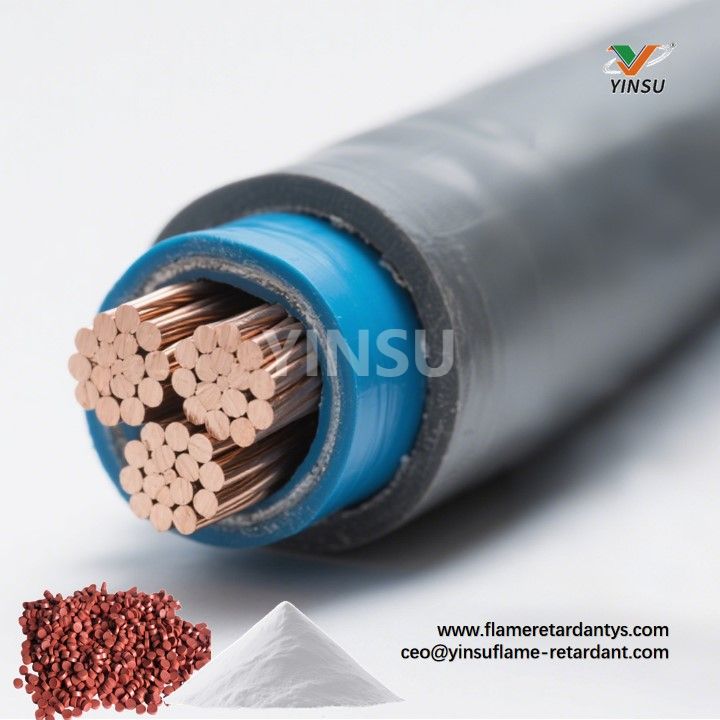

ما هي كابلات LSZH ولماذا هي مهمة؟
أصبحت الكابلات منخفضة الدخان الخالية من الهالوجين (LSZH) الآن الخيار الافتراضي حيثما يجب تقليل مخاطر الحرائق والدخان والسمية في وقت واحد - عربات مترو الأنفاق ومزارع الرياح البحرية وخلايا 5G الكبيرة ومراكز البيانات السحابية والمستشفيات من فئة وحدة العناية المركزة. أثناء الاحتراق، تنبعث مركبات LSZH ≥ 0.5% من غاز حمض الهالوجين وكثافة دخان بصري Ds(4 min) < 200، وهو تحسن بمقدار عشرة أضعاف عن PVC القديم. ومع ذلك، لا يزال العديد من القائمين على التركيب يكافحون من أجل التوفيق بين معدلات الحريق UL-94 V-0 والمتانة الميكانيكية، والانحناء البارد، وإنتاجية البثق والتكلفة. نقوم أدناه بتحليل نقاط الضعف الثلاثة الأكثر أهمية - كل منها مدعومة ببيانات الفشل الميداني - ونقدم حلولًا مثبتة وجاهزة للاستخدام في المصنع والتي يتم استخدامها تجاريًا بالفعل.

I. كفاءة مثبطات اللهب مقابل إضافة الحشو العالي

المشكلة الكلاسيكية لمركبات الكابلات LSZH هي أن هيدروكسيدات المعادن (ثلاثي هيدرات الألومنيوم ATH ، هيدروكسيد المغنيسيوم MDH ) تتطلب أحمالًا عالية جدًا (غالبًا 50-65٪) لتحقيق UL94 V-0 واختبارات اللهب الأخرى. مثل هذا المحتوى العالي من الحشو له تأثير سلبي على الخصائص الفيزيائية للكابل، مما يقلل بشكل ملحوظ من الاستطالة وقوة الشد. من الناحية العملية، فإن إضافة 50% أو أكثر من ATH/MDH يمكن أن يخفف مصفوفة البوليمر كثيرًا بحيث تنخفض قوة الشد بنسبة ~ 40% أو أكثر وتنخفض الاستطالة عند الكسر إلى أقل من 200%. ترتفع الصلابة عادةً (حتى في Shore A90+)، وتتعرض المرونة للخطر الشديد. على سبيل المثال، تشير الدراسات إلى أن زيادة تحميل مثبطات اللهب غير العضوية يؤدي إلى انخفاض حاد في قوة الشد واستطالة مركبات غمد البولي أوليفين. ولهذا السبب تتطلب مركبات LSZH اليوم درجات بوليمر معززة أو بطانات حرارية مضحية لتحقيق أهداف الأداء.

ولكسر هذا المأزق، قام الباحثون بتطوير أنظمة متآزرة من الفوسفور والنيتروجين تحقق تثبيط اللهب عند مستويات مضافة أقل بكثير. على سبيل المثال، يؤدي الجمع بين بيروفوسفات البيبرازين وفوسفات الألومنيوم إلى إنتاج تأثير تآزري قوي: كما تشير إحدى الدراسات، فإن زوج P-N هذا يحسن بشكل كبير مقاومة اللهب في كل من المرحلتين المكثفة والبخارية. من الناحية العملية، يمكن لمزيج من هذه المكونات عند تحميل إجمالي 25-30% فقط أن يصل إلى UL94 V-0 مع الحد الأدنى من تخفيف البوليمر. والنتيجة هي غمد لا يزال يطيل أكثر من 300%، بدلاً من أن يصبح جامدًا وهشًا. باختصار، يؤدي استخدام عوامل التآزر المتقدمة (مثل هجينة P/N) إلى خفض الحشو المطلوب بمقدار النصف تقريبًا، مما يحافظ على قدر أكبر بكثير من قوة الراتنج وليونته.

1.
يجب تحميل مشكلة ATH أو MDH وحدها بنسبة 50-60 بالوزن للوصول إلى V-0. العواقب يمكن التنبؤ بها:

• تنخفض قوة الشد بنسبة 35-45%

• تنهار الاستطالة عند الكسر إلى أقل من 200% (IEC 60811-501)

• ترتفع صلابة الكابل إلى Shore A 90+، مما يجعل كابل التحكم ذو القطر الخارجي 8 مم غير قابل للدوران تقريبًا

• يرتفع ضغط البثق بنسبة 20-30%، مما يؤدي إلى سرعة قطع الخط وزيادة كسر الذوبان

2. اتجاه الحل

• نظام PN-Al التآزري لمركبات LSZH القائمة على PE

- ثنائي إيثيل هيبوفوسفيت الألومنيوم (ADP) + سيانورات الميلامين (MCA) + هيدروكسيد الألومنيوم (ATH) يوفر UL-94 V-0 (2.0 مم) في PE.

- العودة الميكانيكية: قوة الشد ≥ 15 ميجا باسكال والاستطالة عند الكسر ≥ 320% - أعلى بكثير من الأهداف > 14 ميجا باسكال / > 300%.

– الآلية في PE:

1. يطلق ADP جذور الفوسفور (•PO2، •PO) التي تطفئ حاملات سلسلة •H/•OH في الطور الغازي، مما يخفض معدل إطلاق الحرارة الأقصى بنسبة 45%.

2. يتسامى MCA عند 320 درجة مئوية، مما يخفف غازات الوقود ويشكل طبقة ميلام/ميلم شار مستقرة حراريًا تعزل PE الأساسي.

3. يتحلل ATH داخليًا (Al(OH)₃ → Al₂O₃ + H₂O↑)، مما يوفر تبريدًا إضافيًا وحاجزًا يشبه السيراميك يتكامل مع شار MCA.

تعمل العناصر الثلاثة في وقت واحد - تثبيط الطور الغازي، والفحم المنتفخ، والتبريد الماص للحرارة - مما يقلل إجمالي حجم الحشو بنسبة ~ 40% مقابل أنظمة ATH التقليدية فقط مع الحفاظ على مصفوفة PE مرنة وقابلة للمعالجة عند 200 درجة مئوية.

• الفوسفور الأحمر Core-Shell ( YINSU FRP-950X )
  - 3–5 phr FRP-950X يستبدل أجزاء من MDH في خلطات PE-EVA. يرتفع مؤشر النوايا من 30% إلى 34%، كما تنخفض كثافة الدخان أيضًا.
  - مطلي بقشرة ميلامين فورمالدهايد خاصة، FRP-950X مقاوم للرطوبة (< 0.2% H₂O لاقط، 7 أيام عند 85 درجة مئوية/85% رطوبة نسبية) ويجتاز IEC 60754-2 pH > 4.3.

3. دراسة حالة
قامت شركة OEM بإعادة صياغة كابل أوروبي من المستوى 1 لوحدة تغذية طاقة بقطر 4 مم⊃2; لعربات السكك الحديدية من 'MDH 60 phr' إلى 'FRP-950X 5 phr + MDH 40 phr'. النتيجة: كابل أخف وزنًا بنسبة 30%، وانحناء بارد أعلى بنسبة 2.5 × (-40 درجة مئوية) وخفض التكلفة بنسبة 15%.

ثانيا. التقصف الناتج عن درجات الحرارة المنخفضة والتشقق الناتج عن الإجهاد

هناك مشكلة أخرى مزعجة وهي الأداء في درجات الحرارة المنخفضة . سترات LSZH المصنوعة من البولي إيثيلين تتصلب بشكل كبير مع انخفاض درجة الحرارة. في المنشآت القطبية الشمالية أو المرتفعة (أقل من -25 درجة مئوية)، يمكن أن يؤدي الانكماش الحراري والثني إلى حدوث شقوق طولية أو حتى انقسامات حول حوامل الكابلات. وجدت إحدى الحالات المبلغ عنها أن حوامل كابلات LSZH غير المحمية تتطور إلى شقوق تزيد عن نصف محيطها بعد أسبوع واحد فقط في الهواء الطلق مع تقلبات كبيرة في درجات الحرارة ليلاً ونهارًا. يؤدي محتوى الحشو المعدني العالي إلى تفاقم هذا الأمر: تشير شركة CableLAN إلى أن 'انخفاض المرونة بسبب التحميل الإضافي العالي... يمكن أن يمنع تركيب الكابلات في البيئات الباردة' وأن مستويات الحشو العالية يمكن أن تسبب كسورًا أثناء المعالجة القاسية. وفي الواقع، فإن مثبطات اللهب نفسها التي تنقذ الأرواح في الحرائق يمكن أن تتسبب في فشل الخدمة في الطقس البارد.

ولمكافحة ذلك، يقدم القائمون على التركيبة عوامل مقوية ومتوافقة. على سبيل المثال، مزج مادة البولي بروبيلين ذات البوليمر المشترك العشوائي والراتنجات المرنة المتخصصة (مثل مشتقات النفثالين المعدلة) في مركب LSZH يمكن أن يقلل من التحول الزجاجي ويحسن الليونة الباردة. يمكن أيضًا إضافة عوامل الاقتران (مثل المواد العضوية التيتانات) لتعزيز ترابط حشو البوليمر وتشابك السلسلة. تساعد هذه التدابير في الحفاظ على المرونة أقل من -25 درجة مئوية بحيث ينحني الكابل بدلاً من التشقق. في الواقع، يتباهى المصنعون الآن بـ 'الأداء الفائق المضاد للتكسير' في مركبات LSZH التي تم ضبطها خصيصًا للبيئات القاسية. إن تركيبات LSZH عالية الأداء 'تحافظ على استقرار فيزيائي وميكانيكي ممتاز حتى في البيئات القاسية'، وفقًا لموردي الصناعة. والخلاصة هي أن مصفوفات البوليمر الأكثر صرامة والحشوات المعالجة بالأسطح ضرورية لإطالة عمر كابل LSZH في المناطق الباردة.

1. المشكلة
تتصلب مصفوفات البولي إيثيلين الخطي منخفض الكثافة (LLDPE) وEVA تحت درجة حرارة -20 درجة مئوية، مما يؤدي إلى حدوث تشققات محيطية في حوامل الكابلات بعد 48 ساعة فقط عند درجة حرارة -25 درجة مئوية. تظهر البيانات الميدانية من مزارع الرياح الشمالية حدوث تشقق في الغلاف بنسبة 8% في أشهر الشتاء.

2. مسار الحل

• مزج البولي أوليفين
  – استبدل 20-30% بالوزن من LLDPE ببوليمر مشترك ميتالوسين عشوائي PP (MFR 0.8 جم/10 دقيقة، Tg –35 درجة مئوية). تعمل المرحلة المطاطية على خفض نقطة الهشاشة إلى -50 درجة مئوية (ASTM D746).


• معدّلات التأثير
  - 5 مرات من مادة ستايرين-إيثيلين-بوتيلين-ستايرين (SEBS-g-MA) تزيد من قوة تأثير إيزود بنسبة 220%.

• تعمل تقنية الاقتران
  - 0.3 في الساعة من تيتانات نيوالكوكسي (LICA 38) على تحسين تشتت ATH؛ يحتفظ تأثير الشد بنسبة 85% بعد التعرض للأشعة فوق البنفسجية باء لمدة 1000 ساعة.

3. التحقق من الصحة
كابل الأجهزة بجهد 1 كيلو فولت، المُغلف بالمزيج المذكور أعلاه، يمر بمعيار IEC 60811-506 للانحناء البارد عند -40 درجة مئوية ويتوافق مع CPR B2ca وs1a وd1a.

ثالثا. الدخان والسمية مقابل مثبطات اللهب

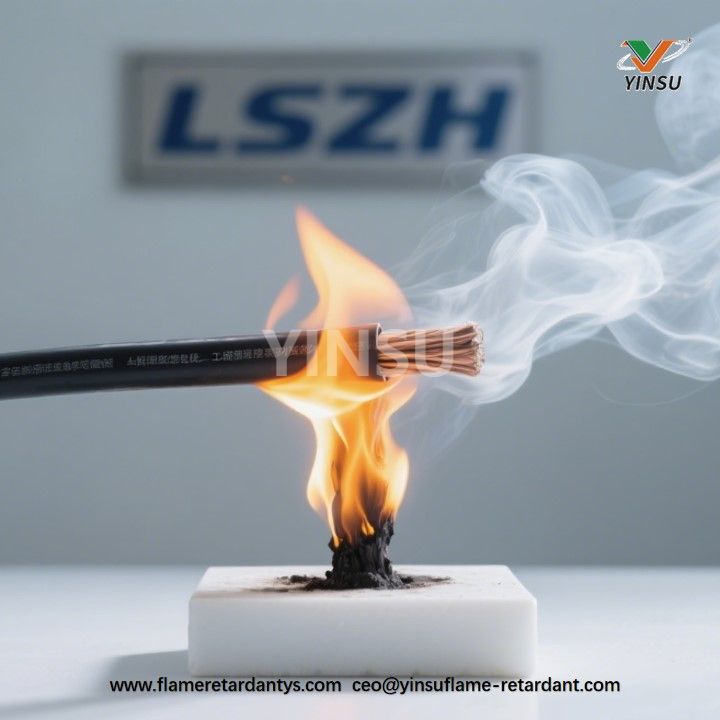

بحكم التعريف، يجب أن ينبعث من كابلات LSZH الحد الأدنى من الدخان ولا تحتوي على أحماض الهالوجين ، ولكن مثبطات اللهب الخالية من الهالوجين يمكن أن تجلب مخاطر جديدة. غالبًا ما تستخدم المضافات النيتروجينية (مثل الميلامين والجوانيدين) لتعزيز تكوين الفحم، ولكنها يمكن أن تولد كميات كبيرة من الدخان الأبيض وحتى HCN أو أكاسيد النيتروجين في النار. تفرض اللوائح الحديثة (مثل لائحة الاتحاد الأوروبي CPR وChina GB/T 19666-2019) الآن قيودًا صارمة على الكثافة الضوئية للدخان وإنتاج الغازات السامة المنبعثة من الكابلات. على سبيل المثال، تتطلب فئات التفاعل الجديدة مع الحريق كثافة دخان (مع اللهب) ≥15 (ما يقرب من ثلث كابل PVC المكافئ) وانبعاثات HCN/NOx محددة. لا يتطلب استيفاء هذه المعايير تثبيط اللهب فحسب، بل يتطلب أيضًا قمع الدخان بشكل فعال.

وتشمل الأساليب المبتكرة إضافة محفزات نانوية إلى التركيبة. تعمل بعض مركبات المعادن الانتقالية (خاصة مشتقات الفيروسين ) على تحفيز كربنة البوليمر المحترق. تساعد الإضافات المحتوية على الفيروسين على تحويل السخام الناتج عن اللهب إلى فحم غرافيتي مسامي، مما يقلل من الدخان المرئي. (في الواقع، الفيروسين يمكن أن يثبط الأبخرة في كل من مرحلتي الغاز والمكثف من خلال تعزيز إعادة التركيب الجذري وتكوين الفحم). وقد تبين أن دمج نسبة قليلة من هذه المحفزات المعدنية العضوية في مزيج LSZH يقلل بشكل ملحوظ من إطلاق الدخان.

تركز الاستراتيجيات الأخرى على تعزيز سلامة الحرف. يمكن لحواجز الكربون الكثيفة المنتفخة أن تقوم بتصفية السخام فعليًا. على سبيل المثال، جديدة يتم دراسة كريات مجهرية عند التسخين، تشكل هذه الجسيمات قشرة فحم محكمة وغير منفذة للأكسجين تحبس السخام وتخفف من HCN. يمكن لأنظمة مثبطات اللهب التي تحتوي على الفوسفور والنيتروجين (مثل كبسولات الفوسفور الأحمر الدقيقة المدمجة مع التريازينات) أن تحقق مقاومة عالية للهب ودخانًا منخفضًا، مما يؤدي بشكل فعال إلى عزل غازات الاحتراق الساخنة عن الأكسجين. تشكل عوامل التآزر P-N هذه طبقة تشبه السيراميك على سطح الكابل، مما يلبي متطلبات الدخان المنخفض الجديدة. من الفوسفور والنيتروجين أو كريات مجهرية من البوليسترين المتشابك.

1. المشكلة

ينتج الميلامين سيانورات (MCA) وبولي فوسفات الأمونيوم (APP) دخانًا أبيض ضخمًا (Ds يصل إلى 250) ويطلقان HCN/NOx عند درجة حرارة أكبر من 600 درجة مئوية، مما يؤدي إلى فشل الاتحاد الأوروبي في CPR s1a (Ds ≥ 150) والبند 9.2 من معيار EN 50305 (HCN <5 مجم/جم).

2. الحلول المبتكرة

• المحفزات النانوية
  – يعمل الفيروسين المطعم بأكسيد الجرافين (Fe-GO، 0.5 phr) كمخمد جذري ويشكل شبكة فحم موصلة، مما يقلل كثافة الدخان بنسبة 35٪.

• PN Microsphere Chars
  - كريات مجهرية من الميلامين-فورمالدهيد (2 ميكرومتر) مترابطة ومغلفة بمادة الريسورسينول مكرر (ثنائي فوسفات ثنائي الفينيل) (RDP) تخلق حاجزًا كثيفًا. يُظهر قياس السعرات الحرارية المخروطية انخفاضًا في معدل إطلاق الحرارة بنسبة 50% وصفرًا من التقطير.

3. لقطة تنظيمية
أحدث تعديل GB/T 19666-2019 (2024) يخفض كثافة الدخان المسموح بها إلى Ds (20 دقيقة) < 100. تفي المركبات المحسنة FRP-950X بالفعل بالحد الجديد مع Ds (20 دقيقة) = 65.

✅حل YINSU: FRP-950X مطلي بالفسفور الأحمر

باختصار، يجب أن توازن مركبات كابلات LSZH الحديثة بين تثبيط اللهب والمتانة الميكانيكية والدخان المنخفض . للمساعدة في حل هذه المشكلة، توفر YINSU إضافات متقدمة مثل الفوسفور الأحمر المغلف في كبسولات دقيقة. على وجه التحديد، يوفر خليط الفوسفور الأحمر المطلي بـ FRP-950X كفاءة عالية جدًا في اللهب عند التحميل المنخفض، بينما يقوم بقمع الدخان بطبيعته. كما لاحظت YINSU، 'تعد عوامل مثبطات اللهب ذات الفوسفور الأحمر المغلفة بدقة مثل FRP-950X مثالية للأسلاك والكابلات منخفضة الدخان والخالية من الهالوجين'. يضمن الطلاء المتوافق مع البوليمر FRP-950X توزيعه بالتساوي في مركبات الكابلات، مما يعزز تكوين الفحم ويلبي أصعب فئات السلامة دون التضحية بالمرونة. وبالتالي، يمكن للمهندسين الذين يصممون كابلات LSZH من الجيل التالي اعتبار FRP-950X مادة أساسية لتحقيق UL 94 V-0 ودخان منخفض (حتى تحت اللهب) في وقت واحد. ومن خلال دمج هذه الإضافات التآزرية، يمكن لصانعي الكابلات التغلب على مقايضات المواد التقليدية وتقديم كابلات أكثر أمانًا وموثوقية وخالية من الهالوجين.

• خالي من الهالوجين، UL-94 V-0 @ 6–12 phr في أنظمة PE/EVA أو PP/POE
• تعزيز خطاب الاهتمام إلى 38-42%، كثافة الدخان Ds (4 دقائق) < 80 (ISO 5659-2)
• رطوبة ثابتة، غير استرطابية، تمر بحمام مائي بدرجة حرارة 70 درجة مئوية 168 ساعة
• FDA 21 CFR § متوافق مع 177.1520 لتغليف ملامسة الطعام
• يتم توفيره في حبيبات صغيرة حرة التدفق (D50 20 ميكرومتر) للتركيب المزدوج اللولبي عند درجة حرارة 200-220 درجة مئوية دون تلوث لوحة القالب.

اطلب ورقة بيانات أو حدد موعدًا لتجربة المصنع التجريبي

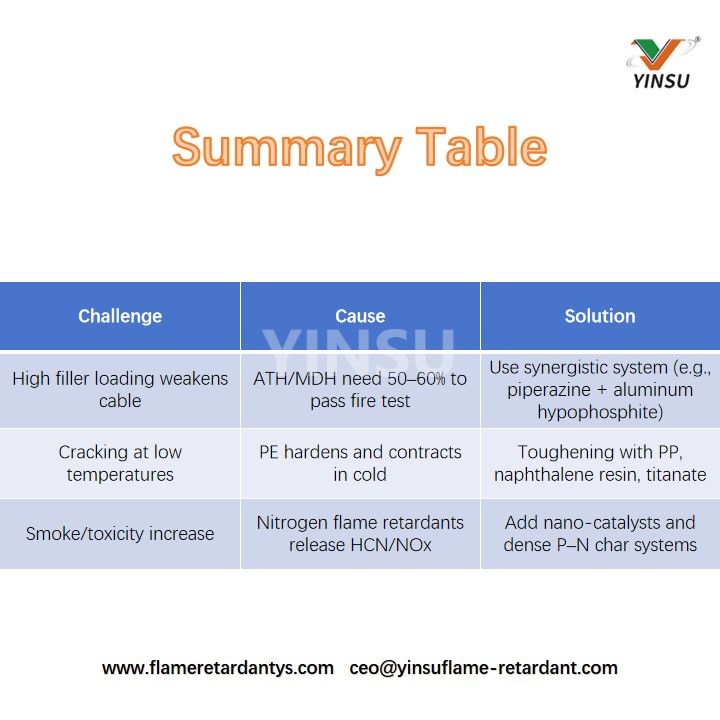

جدول ملخص

رابعا. الخطوات التالية

1. اتصل بنا لتنزيل الموجز الفني 'تركيب كابلات LSZH باستخدام FRP-950X'

2. احجز موعدًا لمراجعة التركيب الافتراضية لمدة 30 دقيقة مع فريق البحث والتطوير لدينا

3. اطلب دفعة تجريبية بوزن 2 كجم يتم شحنها خلال 48 ساعة إلى جميع أنحاء العالم

يجب أن تلبي كابلات LSZH الحديثة الآن مصفوفة مواصفات متعددة الأبعاد: السلامة من الحرائق، والدخان المنخفض، وغير السمية، والانحناء البارد، وسرعة البثق، والتكلفة الإجمالية. توفر منصة YINSU المتكاملة للإضافات - والتي تحمل عنوان FRP-950X - جميع الأهداف الستة في دفعة رئيسية واحدة. دعونا نجعل الجيل القادم من البنية التحتية ليس آمنًا ضد الحرائق فحسب، بل أيضًا مقاومًا للمستقبل.
