LSZH مقابل PVC: دليل عملي للمهندسين

طلبت منه الانتقال إلى الصفحة الأخيرة من ورقة المواصفات، وأشار إلى سطر هناك، وسألته 'هل تحدد كثافة الدخان ومتطلبات التآكل هنا؟' بحث لفترة طويلة وقال لا، لقد أدرج فقط الفئة B1 وV-0.

هذا هو المأزق الذي يقع فيه العديد من مصنعي الكابلات حاليًا: مساواة ' ترقيات مثبطات اللهب ' مباشرةً مع 'التحول إلى LSZH'، مع نسيان التفكير أولاً في ما يدفع المستخدم النهائي مقابله بالفعل.

إليكم خلاصة القول: سوف يتعايش PVC وLSZH لفترة طويلة قادمة، فهما ليسا بديلين لبعضهما البعض. يمكن أن يؤدي اختيار المادة الأساسية الخاطئة إلى إهدار التكاليف في أحسن الأحوال وتأخير التسليم في أسوأ الأحوال. أوصي بوضع إشارة مرجعية على شجرة القرار أدناه.

التكلفة الحقيقية لـ LSZH تتجاوز بكثير الفرق بنسبة 30-50٪ في أسعار المواد

يبني العديد من أصحاب الأعمال قراراتهم على أسعار شراء المواد فقط، ولكن يجب على المديرين الفنيين ومهندسي الصياغة حساب التكلفة الإجمالية. بالمقارنة مع PVC، يتضمن LSZH ثلاث تكاليف مخفية:

أولاً: تكاليف تحديث المعدات. تستخدم LSZH EVA/PE كمادة أساسية لها، مملوءة بـ 40-60% من هيدروكسيد الألومنيوم أو المغنسيوم، مما يؤدي إلى لزوجة منصهرة تبلغ 2-3 أضعاف لزوجة PVC. إذا كان الطارد الخاص بك يحتوي على نسبة طول إلى قطر للمسمار أقل من 25:1 أو احتياطي عزم دوران غير كافٍ، فإن التغذية المباشرة ستتسبب في انحشار الماكينة. تقوم العديد من المصانع بتحديث خطوط البثق بالكامل خصيصًا لطلب LSZH واحد، بتكاليف تبدأ بمئات الآلاف.

ثانياً: تكاليف تصحيح الأخطاء. LSZH حساس للغاية للرطوبة ويجب تجفيفه عند درجة حرارة 80 درجة مئوية لمدة 4-6 ساعات قبل البثق، في حين أن مركبات الكابلات البلاستيكية لا تتطلب عادةً تجفيفًا مسبقًا. والأكثر صعوبة هو نافذة المعالجة الحرارية - حيث تكون درجة حرارة تحلل LSZH أعلى بمقدار 10-15 درجة مئوية فقط من درجة حرارة البثق، ويمكن أن يصل ارتفاع درجة الحرارة في الجزء الخلفي من البرميل إلى 15-34 درجة مئوية. مما يؤدي إلى ظهور مسام، أو جدران داخلية خشنة، أو حتى تشققات على الأسطح الداخلية والخارجية والمقاطع العرضية للغلاف النهائي. من الشائع أن تمتد دورة الإنتاج التجريبي من 3 أيام للـ PVC إلى 3 أسابيع.

ثالثاً: تكاليف التنازل عن الأداء. عادةً ما تكون الاستطالة عند الكسر لـ LSZH المملوءة بدرجة عالية 150-200%، في حين يمكن أن تتجاوز الاستطالة لمركبات الكابلات البلاستيكية المرنة 250%. في التطبيقات التي تتطلب ثنيًا متكررًا - مثل كابلات سلسلة السحب وكابلات الروبوت - قد يكون عمر خدمة LSZH 60٪ فقط من PVC.

عندما يتم الجمع بين هذه العوامل الثلاثة، فإن التكلفة الإجمالية للتحول إلى LSZH قد تكون 2-3 أضعاف الفرق في أسعار المواد. إذا لم يكن لدى المشروع نفسه متطلبات صارمة لكثافة الدخان، فإن هذه النفقات غير مبررة.

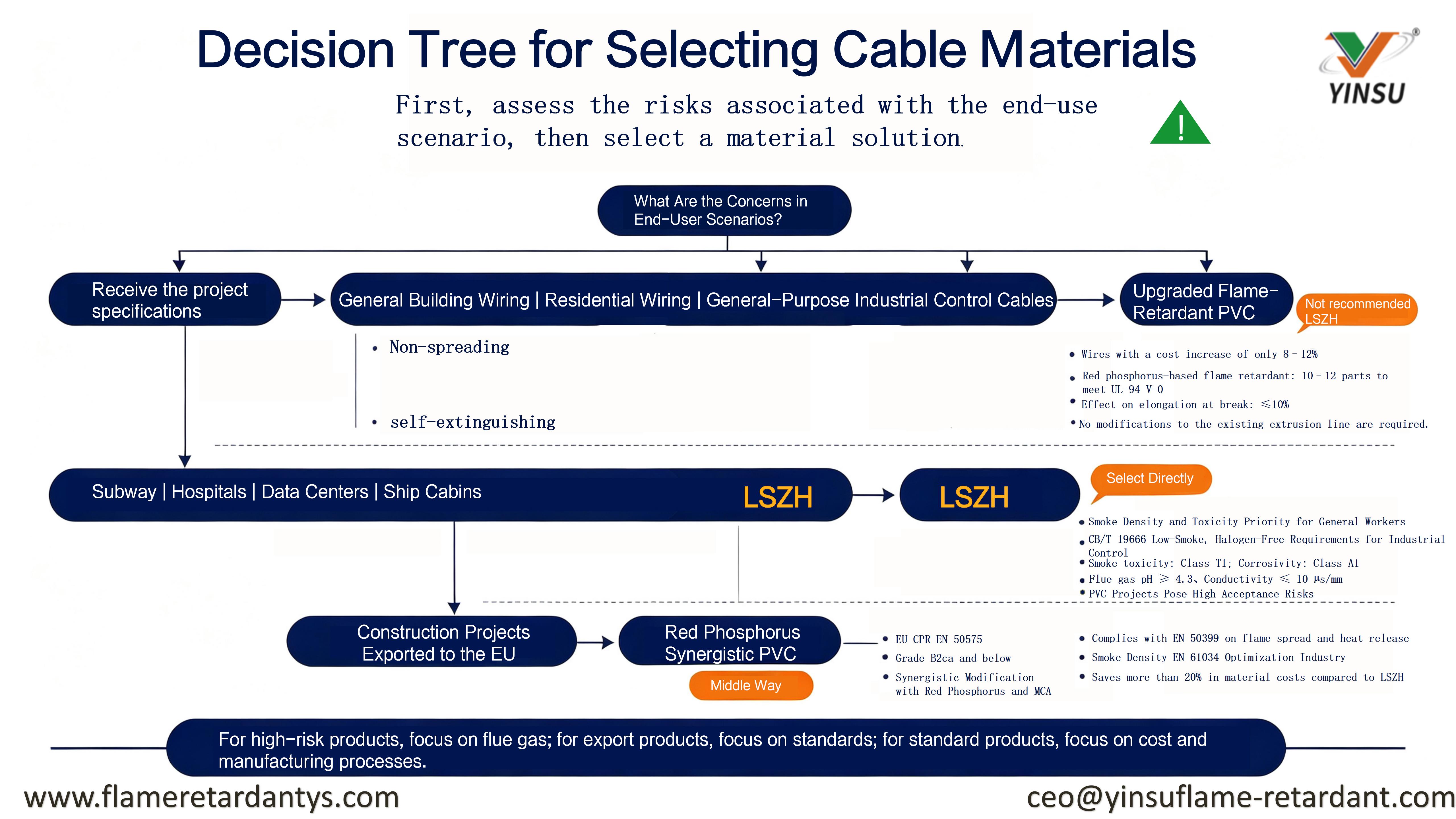

شجرة قرارات اختيار المنتج للمهندس: ثلاثة سيناريوهات وثلاث إجابات

عندما تتلقى مواصفات المشروع، لا تبدأ بالسؤال 'ما هي المواد التي يجب أن نستخدمها؟' بدلاً من ذلك، اسأل 'ما هي المخاطر في سيناريو الاستخدام النهائي؟'

السيناريو 1: أسلاك البناء القياسية، والأسلاك السكنية، وكابلات التحكم الصناعية العامة

→ الترقية إلى PVC مثبطات اللهب؛ تجنب LSZH.

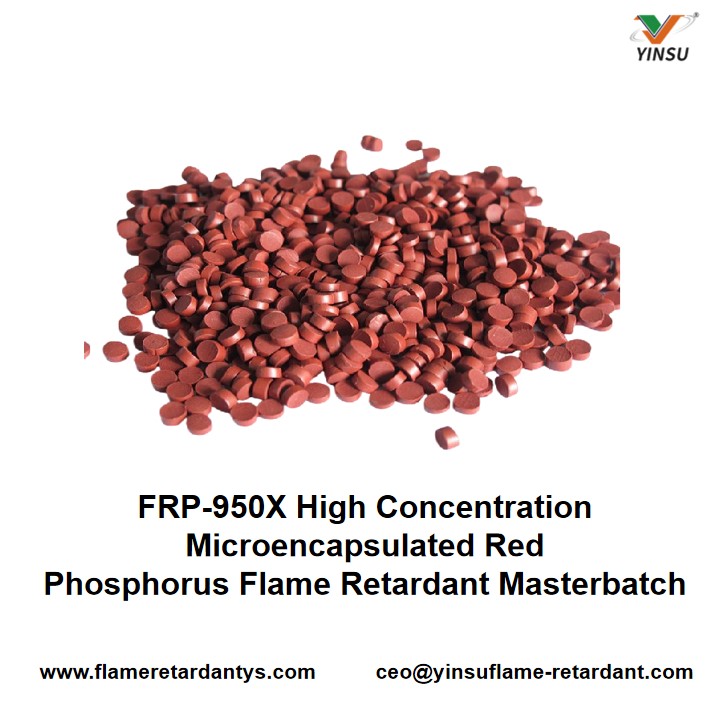

متطلبات مثبطات اللهب لهذه السيناريوهات هي 'عدم انتشار اللهب' و'الإطفاء الذاتي'؛ لا توجد متطلبات صارمة لكثافة الدخان أو السمية. إن ترقية PVC إلى الفئة B1 أو V-0 عن طريق إضافة مثبطات اللهب عالية الكفاءة تؤدي إلى زيادة في التكلفة بنسبة 8-12% فقط. يتطلب محلول مثبطات اللهب المعتمد على الفسفور الأحمر من Yinsu 10-12 جزءًا فقط لكل مائة في مركب كابل PVC لتمرير UL-94 V-0، مع الحفاظ على التأثير على الاستطالة عند الكسر في حدود 10%، ولا يلزم إجراء تعديلات على معدات أو عمليات البثق الحالية.

السيناريو 2: مترو الأنفاق والمستشفيات ومراكز البيانات ومقصورات السفن

→ اذهب مع LSZH دون تردد.

المقاييس الأساسية لهذه السيناريوهات ليست تقييمات تثبيط اللهب، بل كثافة الدخان والسمية أثناء الحريق. يحدد معيار GB/T 19666 المتطلبات التالية للكابلات منخفضة الدخان والخالية من الهالوجين: يجب أن تفي سمية الدخان بالفئة t1، ويجب أن تفي التآكل بالفئة a1، ويجب أن يكون الرقم الهيدروجيني للدخان ≥4.3، ويجب أن تكون التوصيل الكهربائي ≥10 ميكرو ثانية/مم. حتى مع التعديل، من الصعب للغاية على أنظمة PVC أن تلبي هذه المجموعة من المعايير باستمرار. بالنسبة للمشاريع من هذا النوع، يعتبر الإصرار على مادة PVC بمثابة قنبلة موقوتة عندما يتعلق الأمر بعمليات التفتيش على السلامة من الحرائق لاحقًا.

السيناريو 3: تصدير مشاريع البناء إلى الاتحاد الأوروبي

→ يمكن أن يكون PVC التآزري للفوسفور الأحمر بمثابة أرضية وسط.

يحدد الاتحاد الأوروبي CPR (EN 50575) تقييمات مقاومة الحريق للكابلات التي تتراوح من Eca إلى B2ca. بالنسبة لتصنيفات B2ca وما دونها، يمكن لمركبات الكابلات البلاستيكية المعدلة من خلال المزيج التآزري من الفوسفور الأحمر وMCA (سيانورات الميلامين) أن تلبي متطلبات انتشار اللهب وإطلاق الحرارة وفقًا للمعيار EN 50399، في حين يمكن تحسين كثافة الدخان (EN 61034) من خلال التحكم في معدل إطلاق الفوسفور الأحمر . وهذا يوفر أكثر من 20% من تكاليف المواد مقارنة باستخدام LSZH مباشرة ولا يتطلب أي تعديل على معدات البثق.

إذا اخترت مسار ترقية PVC، فيجب عليك إكمال خطوتين فنيتين.

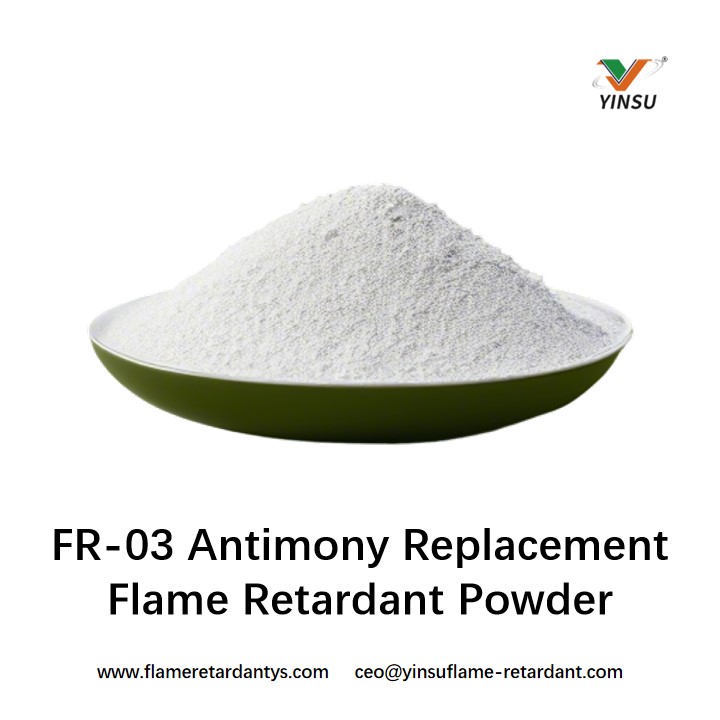

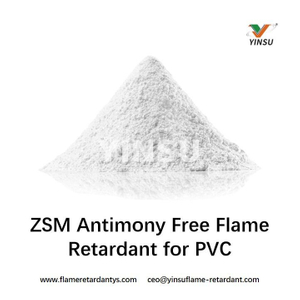

الخطوة 1: التحويل الخالي من الأنتيمون. استبدل أملاح الرصاص بـ Ca/Zn أو مثبتات الحرارة الأرضية النادرة، واستبدل ثالث أكسيد الأنتيمون بالفوسفور الأحمر. تم وضع علامة على ثالث أكسيد الأنتيمون في قائمة المرشحين لـ EU REACH SVHC وتم استبعاده مباشرة من مشاريع التصدير. يخضع الفسفور الأحمر المطلي من Yinsu إلى معالجة التخميل المركب غير العضوي وهو متوافق بدرجة كبيرة مع مثبتات Ca/Zn، مما يقضي على مشكلات تغير اللون الناتجة عن التفاعل بين الفسفور الأحمر التقليدي والصابون المعدني.

الخطوة 2: تعديل في حين أن آلية تكوين الفحم في الطور المكثف للفوسفور الأحمر تمنع انتشار اللهب، فإن طبقة الفحم شديدة الكثافة قد تنتج كميات كبيرة من ثاني أكسيد الكربون بدلاً من ثاني أكسيد الكربون، مما يزيد في الواقع من كثافة الدخان. ومن خلال التحكم في توزيع حجم جسيمات الفسفور الأحمر (D50 10-15 ميكرومتر) وسمك طبقة الطلاء، تضمن منخفض الدخان . YinSu احتفاظ بقايا الاحتراق ببنية مسامية بدلاً من الحالة الزجاجية. في اختبار احتراق الحزمة GB/T 19666، يمكن عادةً التحكم في قيم كثافة الدخان إلى حدود 70% من الحد القياسي.

ثلاثة مخاطر شائعة — نوصي بطباعتها ونشرها على حائط معملك

المأزق 1: بافتراض أن LSZH يمكنه استخدام نفس درجات حرارة البثق مثل PVC. نافذة المعالجة الحرارية لـ LSZH أضيق بكثير من نافذة PVC؛ حتى درجات الحرارة المرتفعة قليلاً تسبب التحلل وتغير اللون، بينما تؤدي درجات الحرارة المنخفضة قليلاً إلى ضعف التلدين. قبل التبديل إلى LSZH، تأكد أولاً من أنه يمكن الحفاظ على دقة التحكم في درجة حرارة الطارد في حدود ±2 درجة مئوية.

المأزق 2: على افتراض أن PVC مع إضافة الفوسفور الأحمر سوف يجتاز جميع اختبارات كثافة الدخان. يُظهر الفسفور الأحمر ذو أحجام الجسيمات المختلفة سلوكيات احتراق مختلفة. بالنسبة للمشروعات ذات المتطلبات الصارمة لكثافة الدخان (مثل EN 61034)، يجب عليك التأكد مسبقًا من أن حجم الجسيمات وطلاء الفوسفور الأحمر يتوافق مع المعيار؛ لا يمكنك ببساطة استخدام مثبطات اللهب العامة.

المعضلة الثالثة: التركيز فقط على سعر الوحدة للمادة دون احتساب التكلفة الإجمالية. إن حقيقة أن تكلفة مواد LSZH تزيد بنسبة 30 إلى 50% هي مجرد البداية؛ غالبًا ما تلتهم التكاليف الخفية، مثل تعديل المعدات وتصحيح أخطاء العمليات وخسائر الإنتاجية وتأخير التسليم، نصيب الأسد من الأرباح.

في المرة التالية التي تتلقى فيها مواصفات المشروع، انتقل مباشرة إلى قسم متطلبات مثبطات اللهب وتحقق من مقياسين رئيسيين أولاً:

متطلبات كثافة الدخان (على سبيل المثال، الحد الأدنى لنفاذية الضوء ≥ 60%) ومتطلبات التآكل (على سبيل المثال، الرقم الهيدروجيني ≥ 4.3، الموصلية ≥ 10 ميكروثانية/مم).

• إذا لم يتم تحديد أي منهما، أو إذا تم إدراج ' مثبطات اللهب ' 'الفئة B1' أو 'V-0' فقط → استخدم حل ترقية PVC ووفر ميزانيتك للمناطق التي يكون فيها الأمر أكثر أهمية.




• إذا تم إدراج مواصفات كثافة الدخان ومقاومة التآكل بشكل صريح → استخدم LSZH على الفور؛ لا تفرض تعديلات على PVC.

لم يكن عدو كابلات PVC أبدًا هو LSZH، بل كان الاستبدال العشوائي والأعمى. إن منطق التصميم وراء حلول YinSu لمثبطات اللهب بسيط: دع مادة PVC تدوم لفترة أطول في السيناريوهات المناسبة، بدلاً من إجبارها على الأداء في سيناريوهات غير مناسبة.
