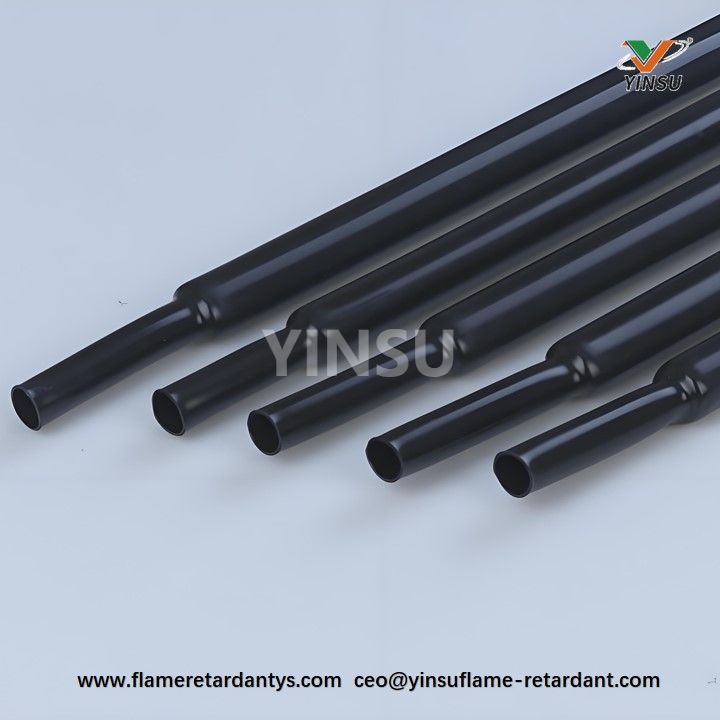

​تصميم التركيبة واعتبارات الأداء لأنابيب الانكماش الحراري

تصميم التركيبة واعتبارات الأداء لأنابيب H Eat S hrink T

يعد تطوير تركيبة أنابيب الانكماش الحراري المقاومة للهب بمثابة عملية موازنة معقدة تمتد إلى ما هو أبعد من مجرد إضافة مثبطات اللهب إلى البوليمر. إنها عملية دقيقة لهندسة نظام متعدد المكونات حيث يجب اختيار كل مكون بعناية وتحسينه لتحقيق توازن دقيق بين أداء الحرائق والسلامة الميكانيكية وخصائص المعالجة والامتثال التنظيمي. لا يجب أن ينطفئ المنتج النهائي ذاتيًا ويمنع انتشار الحريق فحسب، بل يجب أيضًا أن يحافظ على الخصائص الأساسية لأنبوب الانكماش الحراري: يجب أن يكون مرنًا، ولديه قوة شد واستطالة كافية لتحمل ضغوط التثبيت، ويظهر سلوك انكماش دقيق وموثوق عند تسخينه. علاوة على ذلك، يجب أن تكون التركيبة مستقرة أثناء معالجة الذوبان في درجات الحرارة العالية وأن تلبي معايير البيئة والسلامة المتزايدة الصرامة في الأسواق العالمية. يستكشف هذا القسم الاعتبارات الحاسمة والمقايضات التي ينطوي عليها تصميم تركيبات البوليمر المتقدمة هذه، مما يوفر نظرة ثاقبة لعلم وفن إنشاء مواد عالية الأداء وآمنة للحريق.

I. موازنة مثبطات اللهب مع الخواص الميكانيكية

أحد أهم التحديات في صياغة البوليمرات المثبطة للهب هو الصراع المتأصل بين تحقيق درجة عالية من السلامة من الحرائق والحفاظ على الخواص الميكانيكية الممتازة. العديد من مثبطات اللهب عالية الفعالية، وخاصة الحشوات غير العضوية مثل هيدروكسيدات المعادن أو الأنظمة المنتفخة، مطلوبة عند الأحمال العالية (غالبًا 30-60٪ بالوزن ) لتكون فعالة. عند هذه التركيزات، يمكن للمواد المضافة أن تعمل كمركزات إجهاد داخل مصفوفة البوليمر، مما يؤدي إلى تدهور كبير في الخواص الميكانيكية الرئيسية. يمكن أن يظهر ذلك على شكل انخفاض في قوة الشد، وهي مقاومة المادة للتمزق، وانخفاض في الاستطالة عند الكسر، والذي يقيس مرونتها وقدرتها على التشوه دون الكسر، وفقدان مقاومة الصدمات. بالنسبة لأنبوب الانكماش الحراري، الذي يجب أن يتم تمديده وتقليصه دون تمزق، فإن الحفاظ على المرونة والصلابة الكافية أمر غير قابل للتفاوض. لذلك، يجب على مهندس التركيبة أن يتعامل بعناية مع هذه المقايضة، سعيًا إلى تحقيق أقصى قدر من تثبيط اللهب مع تقليل التأثير السلبي على الأداء الميكانيكي للمنتج النهائي. يتضمن هذا غالبًا نهجًا متعدد الأوجه يتضمن استخدام حزم المواد المضافة التآزرية لتقليل التحميل الإجمالي، واختيار المواد المضافة ذات حجم الجسيمات والشكل المناسب، ودمج المتوافقات لتحسين التفاعل بين البوليمر والمواد المضافة.

1. تحدي الأحمال المضافة العالية على قوة الشد والاستطالة

إن دمج كميات عالية من إضافات مثبطات اللهب في مصفوفة بوليمر يؤدي دائمًا إلى حل وسط في أدائها الميكانيكي. السبب الرئيسي لذلك هو أن المواد المضافة، والتي غالبًا ما تكون جزيئات صلبة أو ذات توافق محدود مع البوليمر، تعطل استمرارية وتوحيد سلاسل البوليمر. يؤدي هذا الاضطراب إلى إنشاء نقاط تركيز الإجهاد داخل المادة. عندما يتم تطبيق قوة خارجية، تعمل هذه النقاط كمواقع بدء للشقوق الصغيرة، والتي تنتشر بعد ذلك عبر المصفوفة، مما يؤدي إلى فشل سابق لأوانه عند مستوى إجهاد أقل مما يمكن أن يتحمله البوليمر النقي. وهذا يؤدي إلى انخفاض ملموس في قوة الشد. علاوة على ذلك، فإن الجسيمات الصلبة تحد من حركة سلاسل البوليمر، مما يجعل المادة أكثر صلابة وأقل قدرة على التشوه. وينعكس هذا في انخفاض الاستطالة عند الكسر، وهي معلمة مهمة للمواد مثل أنابيب الانكماش الحراري التي يجب أن تخضع لتشوه كبير أثناء التثبيت. على سبيل المثال، أظهرت دراسة أجريت على مركبات EVA/PE أنه في حين أن التحميلات العالية ( 60٪ بالوزن ) من ATH أو MDH كانت ضرورية لتحقيق تأثير مثبط للهب كبير في اختبارات LOI، فإن مثل هذه التركيزات العالية سيكون لها بلا شك تأثير شديد على مرونة المادة وقوتها. يتمثل التحدي الذي يواجه المُصِيغ في العثور على 'النقطة المثالية' حيث يكون تثبيط اللهب كافيًا للوفاء بمعايير السلامة، ولكن الخواص الميكانيكية لا تزال ضمن النطاق المقبول للتطبيق المقصود.

2. دور المتوافقات (مثل EBM Terpolymer) في تحسين الأداء

للتخفيف من الآثار السلبية للتحميلات المضافة العالية على الخواص الميكانيكية، غالبًا ما يستخدم كيميائيو التركيبة المتوافقات. هذه عبارة عن بوليمرات أو إضافات متخصصة مصممة لتحسين الالتصاق السطحي بين مادة البوليمر والجسيمات المقاومة للهب. من خلال إنشاء رابطة أقوى في الواجهة، تساعد المتوافقات على نقل الضغط بشكل أكثر فعالية من البوليمر إلى المادة المضافة، مما يقلل من تركيز الضغط على سطح الجسيمات ويمنع تكوين الشقوق المبكرة. وهذا يؤدي إلى تحسن كبير في كل من قوة الشد والاستطالة عند الكسر مقارنة بالنظام غير المتوافق. على سبيل المثال، في نظام يستخدم بوليمر قاعدة بولي أوليفين، قد يكون المتوافق عبارة عن بوليمر مطعم، مثل البولي إيثيلين المطعم بأنهيدريد المالئيك، والذي يحتوي على مجموعات قطبية يمكن أن تتفاعل مع سطح جزيئات مثبطات اللهب غير العضوية، بينما يظل العمود الفقري غير القطبي متوافقًا مع مصفوفة البولي أوليفين. في سياق براءة اختراع لتركيبة مثبطات اللهب منخفضة الدخان وخالية من الهالوجين للمواد القابلة للانكماش بالحرارة، تم إدراج المتوافق بشكل واضح كمكون رئيسي، إلى جانب البوليمرات الأساسية (EVA، EPDM) وحزمة مثبطات اللهب (APP، سيانورات الميلامين، هيدروكسيدات المعادن). يعد تضمين المتوافق استراتيجية حاسمة لتمكين استخدام أنظمة مثبطات اللهب عالية الأداء وعالية التحميل دون التضحية بالخصائص الميكانيكية الأساسية المطلوبة لأنبوب الانكماش الحراري الوظيفي.

ثانيا. التأثير على المعالجة وجودة المنتج النهائي

لا تؤثر تركيبة أنابيب الانكماش الحراري المقاومة للهب على أداء المنتج النهائي فحسب، بل لها أيضًا تأثير عميق على عملية التصنيع نفسها. يمكن أن يؤدي إدخال إضافات مختلفة، خاصة بتركيزات عالية، إلى تغيير الخصائص الانسيابية لذوبان البوليمر، والتأثير على استقرار عملية البثق، والتأثير على الأبعاد النهائية ومظهر الأنابيب. يتطلب تحقيق منتج موحد ومستقر دراسة متأنية لكيفية تصرف المواد المضافة أثناء عملية الذوبان والبثق. يمكن أن تؤدي مشكلات مثل ضعف التشتت، والتدهور الحراري للمواد المضافة، والانكماش غير المتناسق إلى عيوب المنتج، وانخفاض الإنتاج، وفشل الأداء. لذلك، يجب تصميم تركيبة ناجحة ليس فقط لخصائص الاستخدام النهائي ولكن أيضًا لقابلية المعالجة، مما يضمن عملية تصنيع سلسة وفعالة تنتج أنابيب عالية الجودة باستمرار.

1. ضمان التشتت الموحد للمواد المضافة

يعد التشتت الموحد لمضافات مثبطات اللهب داخل مصفوفة البوليمر عاملاً حاسماً يؤثر بشكل مباشر على كل من أداء الحريق والخواص الميكانيكية لأنبوب الانكماش الحراري النهائي. يمكن أن يؤدي سوء التشتت، حيث توجد المواد المضافة كتكتلات كبيرة أو يتم توزيعها بشكل غير متساو، إلى العديد من المشاكل. أولاً، إنه يخلق تناقضات في تثبيط اللهب، حيث تكون بعض مناطق الأنبوب محمية جيدًا والبعض الآخر عرضة للحريق. يمكن أن يؤدي هذا إلى أداء غير متوقع وغير موثوق. ثانيًا، تعمل هذه التكتلات كمركزات إجهاد كبيرة، مما يضر بشدة بالقوة الميكانيكية ومرونة الأنابيب. يعد تحقيق تشتت جيد وموحد أمرًا صعبًا بشكل خاص مع الأنظمة عالية التحميل والجسيمات النانوية، التي لديها ميل قوي إلى التكتل بسبب طاقتها السطحية العالية. للتغلب على ذلك، يستخدم المصنعون تقنيات خلط عالية القص أثناء مرحلة التركيب، وغالبًا ما يستخدمون أجهزة بثق مزدوجة اللولب توفر عملية خلط وعجن مكثفة. بالإضافة إلى ذلك، يمكن تطبيق المعالجات السطحية أو الطلاءات على الجزيئات المضافة لتحسين توافقها مع البوليمر وتقليل ميلها إلى التكتل معًا. الهدف هو تحطيم أي تكتلات وتوزيع الجزيئات الفردية أو المجموعات الصغيرة بالتساوي قدر الإمكان في جميع أنحاء ذوبان البوليمر، مما يضمن أن كل جزء من المنتج النهائي يتمتع بالمستوى المقصود من الحماية من الحرائق وخصائص ميكانيكية متسقة.

2. الحفاظ على ثبات الأبعاد وخصائص الانكماش

أحد المتطلبات الأساسية لأي أنبوب انكماش حراري هو قدرته على الانكماش بشكل متوقع وموحد إلى قطر محدد عند تسخينه. يمكن أن يؤثر دمج إضافات مثبطات اللهب بشكل كبير على هذه الخاصية المهمة. يمكن أن تتداخل التحميلات العالية للحشوات مع قدرة البوليمر على 'تذكر' حالته المتمددة مسبقًا، والتي تعد أساس تأثير الانكماش الحراري. يمكن للمواد المضافة أن تحد من الاسترداد المرن لسلاسل البوليمر، مما يؤدي إلى انكماش غير كامل أو غير منتظم. يمكن أن يؤدي ذلك إلى تركيب فضفاض على الركيزة، مما يعرض الختم الواقي للخطر. علاوة على ذلك، يمكن أن تؤثر المواد المضافة على سلوك تبلور البوليمر، وهو أمر بالغ الأهمية لعمليات التشابك والتوسع التي تنقل ذاكرة الانكماش الحراري. للحفاظ على خصائص الانكماش المطلوبة، يجب أن تكون التركيبة متوازنة بعناية. يجب اختيار نوع وكمية مثبطات اللهب لتوفير الحماية اللازمة من الحرائق دون الإضرار المفرط بالخصائص المرنة للبوليمر. يجب أيضًا تحسين عملية الارتباط المتشابك، سواء تم تحقيقها من خلال الإشعاع أو الوسائل الكيميائية، لضمان أن تكون شبكة البوليمر قوية بما يكفي لتحمل الشكل الموسع ولكنها لا تزال قادرة على التعافي عند تسخينها. تسلط براءة اختراع مادة الانكماش الحراري المقاومة للهب الخالية من الهالوجين الضوء على أهمية العملية بأكملها، بدءًا من التركيب والبثق وحتى الربط المتشابك والتمدد، في تحقيق منتج نهائي بالأبعاد الصحيحة ونسبة الانكماش.

ثالثا. العوامل البيئية والتنظيمية

في السوق العالمية اليوم، يرتبط تصميم المواد المقاومة للهب ارتباطًا وثيقًا بشبكة معقدة من اللوائح البيئية ومعايير السلامة. لم يعد اختيار مثبطات اللهب يعتمد فقط على الأداء الفني والتكلفة، بل يجب أيضًا أن يتوافق مع قائمة متزايدة من التوجيهات الوطنية والدولية التي تهدف إلى حماية صحة الإنسان والبيئة. لقد حظرت اللوائح مثل تقييد المواد الخطرة (RoHS) في أوروبا والقوانين المماثلة في جميع أنحاء العالم أو قيدت استخدام مثبطات اللهب المهلجنة المحددة بسبب سميتها المحتملة وثباتها. وقد أدى ذلك إلى خلق محرك قوي في السوق لتطوير واعتماد البدائل الخالية من الهالوجين. علاوة على ذلك، في العديد من التطبيقات العامة والمغلقة، مثل النقل وتشييد المباني، هناك تركيز قوي على المواد التي تنتج دخانًا منخفضًا ولا تحتوي على هالوجين (LSZH) عند حرقها، لضمان الرؤية للهروب ولمنع إطلاق الغازات المسببة للتآكل والسامة. أصبحت هذه الاعتبارات التنظيمية والسلامة الآن المحرك الرئيسي للابتكار في صناعة مثبطات اللهب، مما يشكل مستقبل المواد مثل أنابيب الانكماش الحراري.

1. الامتثال لمعايير RoHS و REACH

يعد الامتثال للوائح البيئية، وخاصة تقييد الاتحاد الأوروبي للمواد الخطرة (RoHS) وتوجيهات تسجيل المواد الكيميائية وتقييمها وترخيصها وتقييدها (REACH) ، متطلبًا غير قابل للتفاوض لأي منتج يتم بيعه في السوق الأوروبية والعديد من المناطق الأخرى التي اعتمدت معايير مماثلة. تقيد RoHS على وجه التحديد استخدام بعض المواد الخطرة في المعدات الكهربائية والإلكترونية، بما في ذلك مثبطات اللهب المبرومة مثل PBB وPBDE. إن REACH عبارة عن لائحة أوسع تتطلب تسجيل وتقييم المواد الكيميائية، مع إمكانية تقييد أو حظر تلك التي تشكل خطرًا كبيرًا على صحة الإنسان أو البيئة. بالنسبة لمصنعي أنابيب الانكماش الحراري المثبطة للهب، هذا يعني أنه يجب فحص اختيار إضافات مثبطات اللهب بعناية للتأكد من أنها لا تحتوي على أي مواد مدرجة بموجب هذه اللوائح. وقد أدى ذلك إلى تحول كبير بعيدًا عن الأنظمة المهلجنة التقليدية نحو البدائل الخالية من الهالوجين، مثل عوامل تآزر الفوسفور والنيتروجين، وهيدروكسيدات المعادن، والأنظمة المنتفخة. تنص شركات مثل Americhem صراحة على أن عملية الصياغة الخاصة بها تعتبر عوامل الامتثال لـ RoHS و REACH بمثابة معيار حاسم، إلى جانب معايير الأداء مثل UL94. ويضمن هذا المشهد التنظيمي أن يكون تطوير تقنيات مثبطات اللهب الجديدة متوافقًا مع مبادئ الاستدامة والمسؤولية البيئية.

2. التحول نحو المواد منخفضة الدخان والخالية من الهالوجين (LSZH).

يعد الطلب على المواد ذات خصائص منخفضة الدخان وخالية من الهالوجين (LSZH) اتجاهًا رئيسيًا في صناعة الأسلاك والكابلات، مدفوعًا بمخاوف تتعلق بالسلامة في البيئات المغلقة مثل المباني والسفن والطائرات ومركبات السكك الحديدية. في النار، يمكن للمواد المهلجنة التقليدية أن تطلق دخانًا أسود كثيفًا وغازات سامة مسببة للتآكل مثل كلوريد الهيدروجين (HCl) وبروميد الهيدروجين (HBr). يمكن أن يؤدي هذا الدخان إلى حجب طرق الهروب وإعاقة جهود الإنقاذ، في حين أن الغازات المسببة للتآكل يمكن أن تلحق الضرر بالمعدات الإلكترونية الحساسة وتشكل خطراً صحياً خطيراً على الركاب. تم تصميم مواد LSZH لمعالجة هذه المشكلات من خلال إنتاج دخان أقل بكثير وعدم وجود أحماض هالوجين عند حرقها. ويتم تحقيق ذلك باستخدام أنظمة مثبطات اللهب الخالية من الهالوجين، مثل هيدروكسيدات المعادن، أو مركبات الفوسفور والنيتروجين، أو الأنظمة المنتفخة. تسرد براءة اختراع مادة مثبطة للهب منخفضة الدخان وخالية من الهالوجين هذا بشكل واضح كميزة رئيسية، وذلك باستخدام مزيج من APP وسيانورات الميلامين وهيدروكسيدات المعادن لتحقيق أداء الحريق المطلوب بدون هالوجينات. يعد تطوير أنابيب الانكماش الحراري LSZH أمرًا بالغ الأهمية للتطبيقات التي تكون فيها السلامة من الحرائق أمرًا بالغ الأهمية، مما يضمن أن الغلاف الواقي لا يساهم في مخاطر حدوث حريق. ويتم تعزيز هذا الاتجاه من خلال معايير الصناعة، مثل اختبار IEEE 1202 لانتشار حرائق الكابلات، والذي غالبًا ما يكون مطلوبًا للمنتجات المستخدمة في البنية التحتية الحيوية.
