اختبار الشيخوخة المزدوج 85 درجة؟ مكافحة ازدهار النايلون الأحمر الفوسفوري المقاوم للهب: التركيبة والمعالجة الصحيحة

اختبار الشيخوخة المزدوج 85 درجة؟ مكافحة ازدهار النايلون الأحمر الفوسفوري المقاوم للهب: التركيبة والمعالجة الصحيحة

مقدمة

يعتبر النايلون المقاوم للفوسفور الأحمر نموذجيًا ذو كفاءة عالية ولكن يصعب التعامل معه. تعمل آليتها المقاومة للهب عن طريق تكوين حمض البوليفوسفوريك أثناء الاحتراق، مما يعزز تفحم النايلون ويخلق طبقة شار كثيفة لمنع الأكسجين. ومع ذلك، فإن الفوسفور الأحمر حساس للرطوبة والأكسجين. يمكن أن تؤدي المعالجة أو التطبيق غير المناسب بسهولة إلى التحلل المائي إلى حمض الفوسفوريك، الذي يهاجر إلى السطح، مما يفسد المظهر ويضعف الأداء.

اليوم، نشرح بشكل شامل كيفية تحقيق مقاومة التفتح واجتياز اختبار التعتيق المزدوج 85 درجة للنايلون المقاوم للهب الفوسفور الأحمر، من جانبين أساسيين: تصميم التركيبة وتكنولوجيا المعالجة. يواجه

I. تصميم التركيبة: وضع الأساس لمقاومة التفتح

ينبع ازدهار النايلون المثبط للهب من الفسفور الأحمر من التحلل المائي وهجرة الفسفور الأحمر. جوهر تصميم التركيبة هو إغلاق المصدر وتحييد العواقب.

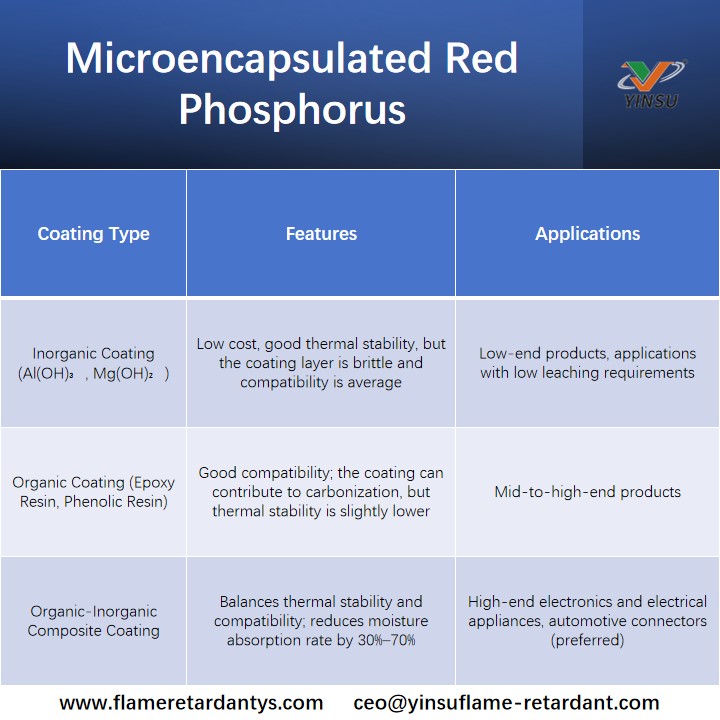

1.1 الفوسفور الأحمر المغلف أمر لا بد منه؛ يفضل التغليف المركب

يعتبر الفسفور الأحمر غير المغلف شديد الرطوبة، ويميل إلى إطلاق PH₃ سام أثناء المعالجة، كما أن توافقه ضعيف مع النايلون، مما يجعله غير مناسب للاستخدام المباشر. جميع مثبطات لهب الفسفور الأحمر التجارية مغلفة بدقة.

بالنسبة للأجزاء التي تتطلب الامتثال لاختبار التقادم المزدوج بمقدار 85 درجة، فإن الفوسفور الأحمر المغلف بمركب عضوي غير عضوي هو الاختيار الأفضل. يعمل الطلاء المزدوج كطبقة حماية مزدوجة، مما يزيد من مقاومة الرطوبة.

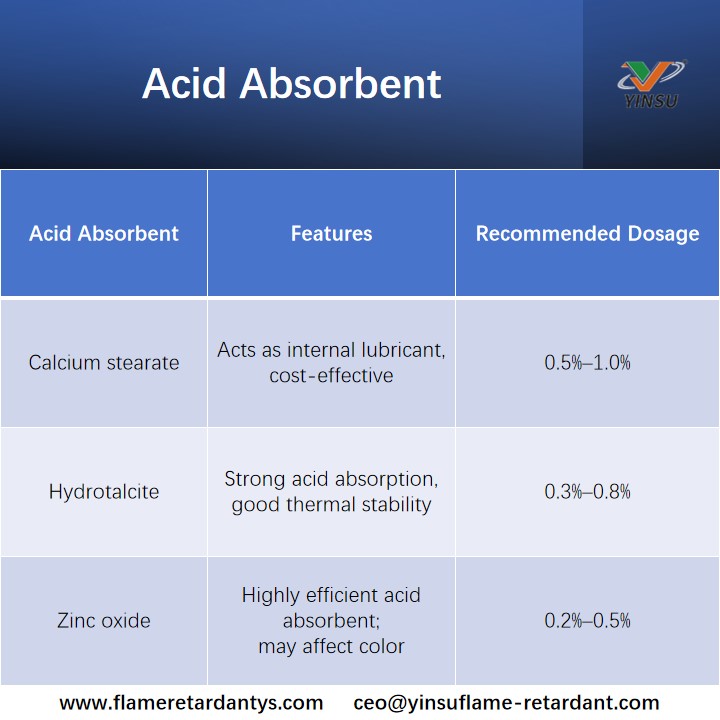

1.2 ماص الأحماض: لا غنى عنه

يعد حمض الفوسفوريك (H₃PO₄) الناتج عن التحلل المائي للفسفور الأحمر هو السبب الرئيسي لازدهار السطح وتآكل المعادن. يجب إضافة مادة ماصة للحمض لتحييد حمض الفوسفوريك.

ماص الأحماض الشائعة: ستيرات الكالسيوم، هيدروتالسيت، أكسيد الزنك، هيدروكسيد المغنيسيوم، إلخ.

النقطة الأساسية: يجب خلط المادة الماصة للحمض جيدًا مسبقًا مع خليط الفوسفور الأحمر لضمان التعادل في الوقت المناسب أثناء البثق، وليس بعد القولبة بالحقن.

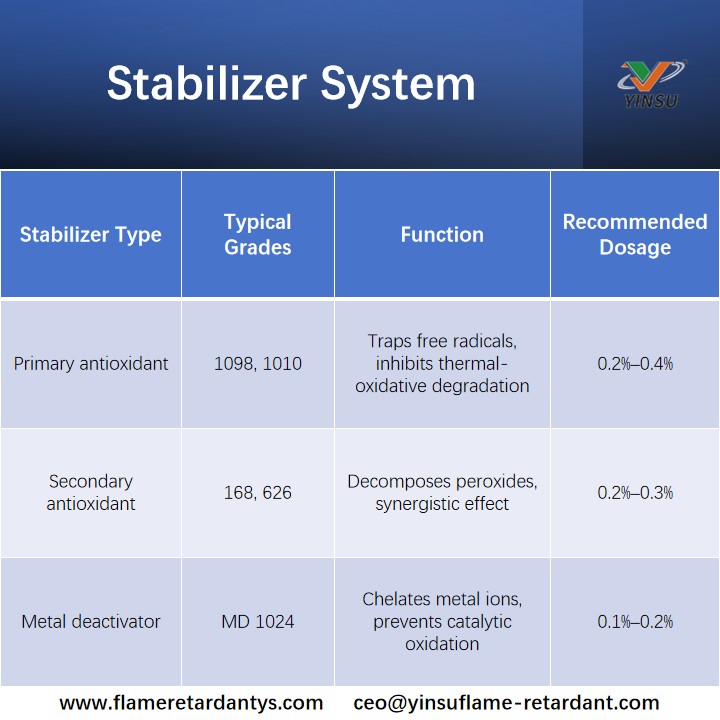

1.3 نظام التثبيت: أكثر من مجرد مضاد للأكسدة

النايلون المقاوم للهب الفسفور الأحمر ضغوطًا ثلاثية للشيخوخة: الحرارة والأكسجين والتحلل المائي. يجب أن يكون نظام التثبيت متعدد الوظائف.

بالنسبة للشيخوخة الحارة والرطبة طويلة المدى، أضف كمية صغيرة من مثبت التحلل المائي (على سبيل المثال، بولي كاربوديميد) لالتقاط المجموعات النهائية الكربوكسيلية وتأخير انقسام السلسلة.

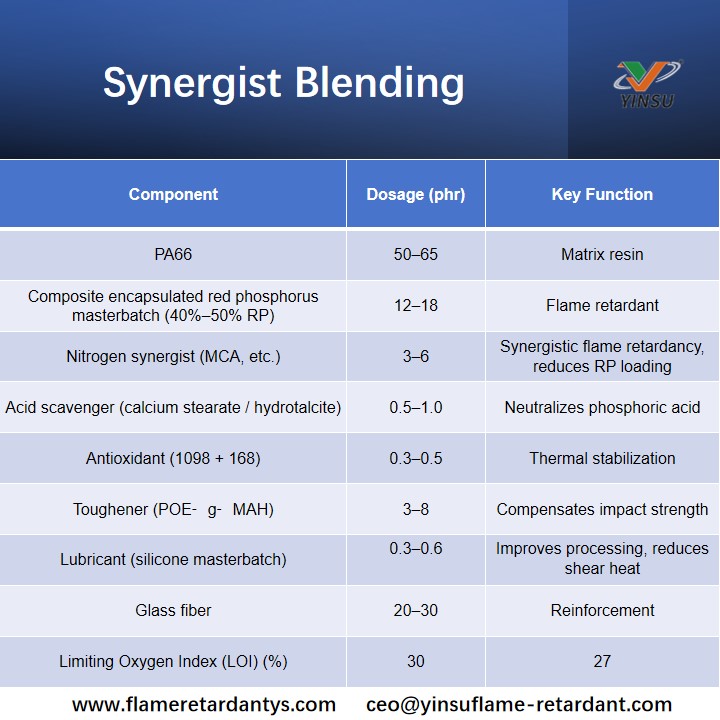

1.4 المزج التآزري: تحميل أقل واستقرار أعلى

ثانيا. نصائح المعالجة: حقق الإمكانات الكاملة لصياغتك

حتى التركيبة الممتازة ستفشل مع المعالجة السيئة. بالنسبة للنايلون المقاوم للهب الفوسفور الأحمر، فإن القاعدة بسيطة: درجة حرارة منخفضة، وقت قصير، قص منخفض.

2.1 التجفيف: التحكم في الرطوبة يأتي أولاً

يجب تجفيف كل من خليط الفوسفور الأحمر وراتنج النايلون بشكل صارم.

· راتينج النايلون: 100-120 درجة مئوية لمدة 4-6 ساعات؛ الرطوبة <0.1%

· خليط الفوسفور الأحمر: 80-90 درجة مئوية لمدة 2-4 ساعات (قد تؤدي درجة الحرارة المرتفعة إلى تلف الطلاء)

استخدمه مباشرة بعد التجفيف لتجنب إعادة امتصاص الرطوبة.

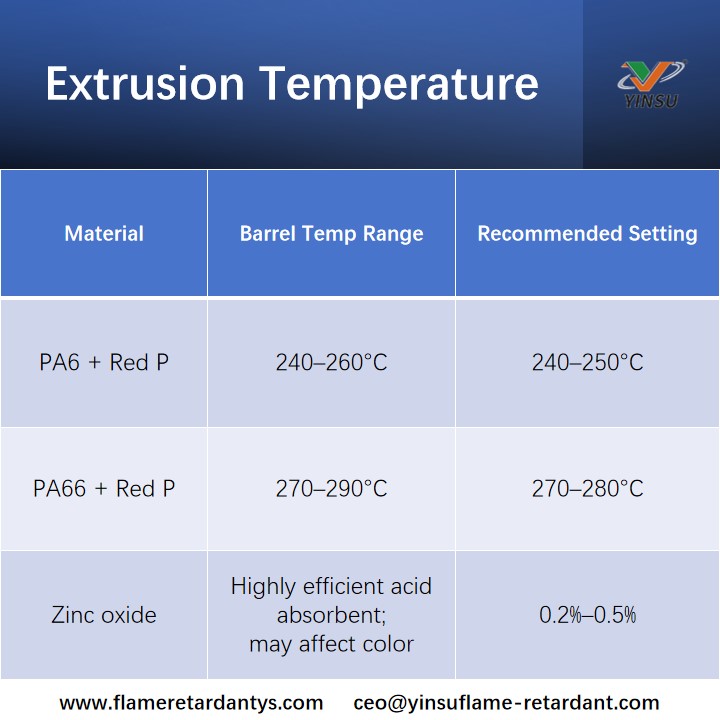

2.2 درجة حرارة البثق: منخفضة أفضل من عالية

تبلغ درجة حرارة تحلل الفوسفور الأحمر حوالي 300 درجة مئوية (أعلى قليلاً بعد التغليف). احتفظ دائمًا بهامش آمن.

القاعدة: استخدم الحد الأدنى من درجة الحرارة الممكنة للانصهار والتلدن الكامل. التحكم الصارم في مناطق درجات الحرارة المرتفعة (الضغط والقياس) لتجنب ارتفاع درجة الحرارة المحلية.

2.3 التحكم في القص: دورة في الدقيقة منخفضة، ارتفاع L/D

يولد القص العالي حرارة احتكاكية مفرطة، مما يتسبب في تحلل RP المحلي وزيادة خطر الازدهار.

· سرعة المسمار: 200-300 دورة في الدقيقة (20%-30% أقل من التعديل القياسي)

· تكوين اللولب: نسبة L/D عالية (L/D ≥ 40)؛ عناصر القص المنخفضة (مثل الأقراص المسننة) في منطقة التشتيت؛ عدد أقل من كتل العجن

2.4 تنفيس الفراغ: إزالة المخاطر المخفية

يجب أن تستخدم آلات البثق ذات اللولب المزدوج التنفيس الفراغي (الفراغ ≥ −0.06 ميجا باسكال) لإزالة بقايا الرطوبة والتحلل بواسطة المنتجات.

صب الحقن: التحكم في درجة الحرارة والسرعة

تجنب ارتفاع درجة حرارة الذوبان أثناء الحقن.

· درجة حرارة البرميل: 5-10 درجات مئوية أقل من درجة حرارة البثق

· درجة حرارة العفن: 80-120 درجة مئوية (يحسن التبلور ويقلل الإجهاد)

· سرعة الحقن: معتدلة؛ تجنب القص العالي

2.5 تنظيف المعدات: منع البقايا

قد تبقى بقايا في المسمار والبرميل. قبل عمليات الإغلاق الطويلة، قم بالتطهير باستخدام النايلون النقي أو البولي بروبيلين لتجنب التآكل الناتج عن البقايا المبللة.

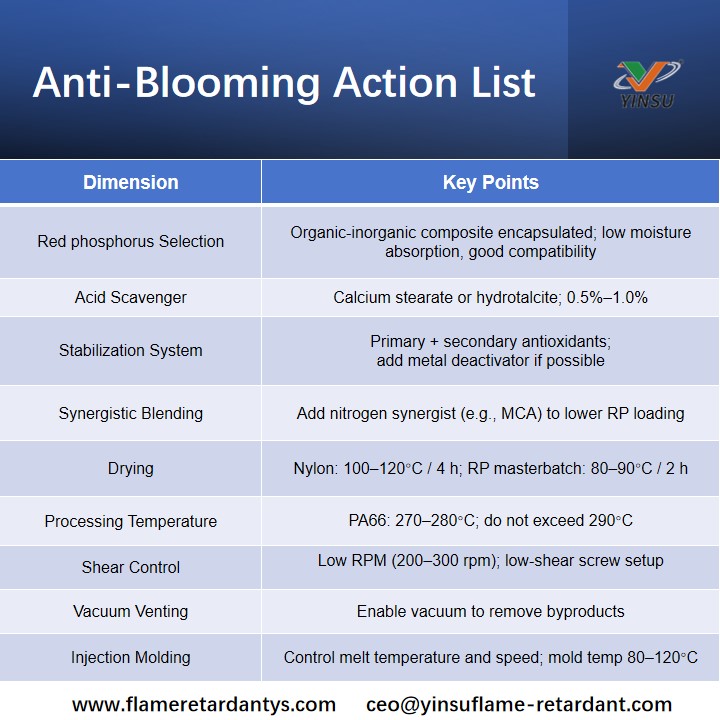

ثالثا. ملخص: قائمة الإجراءات المضادة للازدهار

لاجتياز اختبار التعتيق المزدوج بـ 85 درجة (عدم التفتح، عدم التآكل بعد 1000 ساعة)، اتبع النقاط الرئيسية التالية:

لا يوجد حل واحد يناسب الجميع ويعتمد على التنسيق المنهجي بين الصياغة والمعالجة. مع التحكم الجيد في كل التفاصيل، لم يعد اختبار الشيخوخة المزدوج بـ 85 درجة يمثل عائقًا. في مكافحة ازدهار النايلون الفوسفور الأحمر المقاوم للهب .

هل يمكن للنايلون المقاوم للهب الفوسفور الأحمر أن لا يجتاز اختبار الشيخوخة المزدوج 85 درجة؟

غالبًا ما تكمن المشكلات الناشئة في عدم التوافق بين التركيبة والمعالجة.

تشرح هذه المقالة بعمق - بدءًا من الآلية وحتى التشغيل العملي - كيفية مطابقة مثبطات لهب الفوسفور الأحمر المناسبة مع ظروف المعالجة،

بحيث لم يعد الأداء المضاد للازدهار يعتمد على الحظ.
