ثورة الطلاء: جعل مثبطات اللهب جاهزة للتطبيقات الصعبة

ثورة الطلاء: جعل مثبطات اللهب جاهزة للتطبيقات الصعبة

في كثير من الأحيان، يتساءل الأصدقاء: 'كيف يتم تصنيع مثبطات اللهب هذه؟' 'لماذا يتحول لون الإيثر الثماني البروم الذي أقوم بتصنيعه دائمًا إلى اللون الأصفر؟' 'كيف يمكن إجراء الكبسلة الدقيقة بالتساوي؟''

قد تبدو هذه الأسئلة أساسية، لكنها تصل مباشرة إلى جوهر تكنولوجيا مثبطات اللهب. تحدد طريقة التحضير الحد الأدنى لجودة مثبطات اللهب، بينما يحدد التحكم في العملية الحد الأعلى.

اليوم، نقوم بمراجعة تقنيات تحضير مثبطات اللهب بشكل منهجي، بالاعتماد على العديد من الدراسات ذات الصلة وأحدث الأدلة العملية. من التوليف التقليدي إلى التصنيع الأخضر، ومن الخلط الفيزيائي إلى التصميم الجزيئي، سنرى كيف تطورت هذه 'الحرفة'. إذا كان هناك أي عدم دقة، يرجى الإشارة إليها على الفور. سأقوم بإجراء المزيد من التصحيحات على الفور.

I. نظرة عامة على تقنية التحضير: كيف يتم 'تصنيع' مثبطات اللهب؟

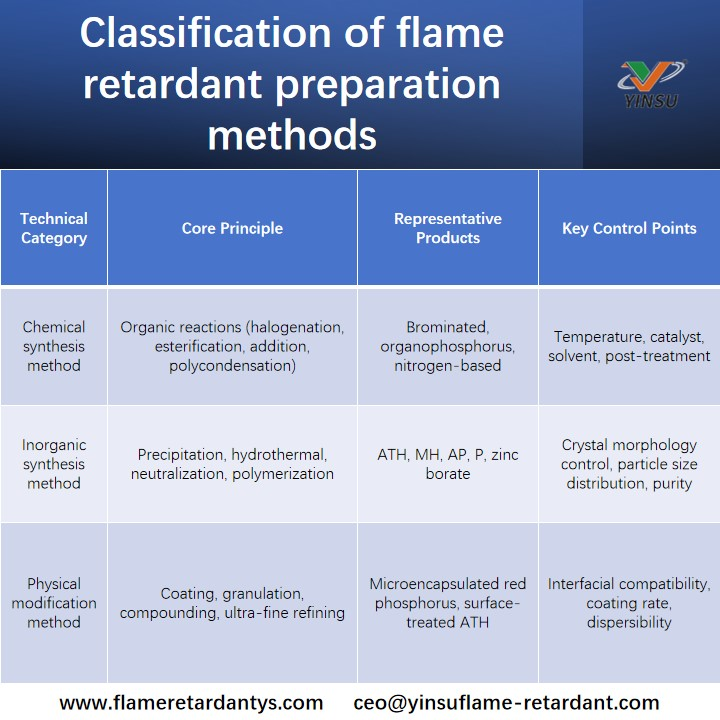

يمكن تقسيم طرق تحضير مثبطات اللهب تقريبًا إلى ثلاث فئات بناءً على نوع التفاعل وخصائص العملية:

خلف كل فئة تكمن مجموعة كاملة من 'المهارة الحرفية'. دعنا نقسمها واحدة تلو الأخرى.

ثانيا. التخليق الكيميائي: 'وحدات البناء الجزيئية' لمحرقات اللهب العضوية

إن تحضير مثبطات اللهب العضوية هو في الأساس تجميع موجه للمجموعات الوظيفية. تختلف طرق التوليف للأصناف المختلفة بشكل كبير.

1. مثبطات اللهب المبرومة: 'لعبة درجة الحرارة' لتفاعلات الهالوجين

جوهر تخليق مثبطات اللهب المبرومة هو البرومة. سواء أكان الأمر يتعلق بالبروم العطري (على سبيل المثال، عشاري البروم ثنائي فينيل إيثان) أو إضافة البروم الأليفاتي (على سبيل المثال، ثماني برومو الإيثر)، فإن التحكم في درجة الحرارة هو العامل الحاسم.

تخليق عشاري البروم ثنائي فينيل إيثان (DBDPE) عبارة عن عملية مكونة من خطوتين: أولاً، يتم تحضير 1،2-ثنائي فينيل إيثان عالي النقاء (نقاوة > 99.5%) عن طريق طريقة كلوريد البنزيل، تليها المعالجة بالبروم العميق مع زيادة البروم في وجود محفز (على سبيل المثال، AlCl₃). يجب التحكم بدقة في درجة حرارة التفاعل عند 53-58 درجة مئوية. تؤدي درجة الحرارة المرتفعة جدًا إلى زيادة التفاعلات الجانبية وإصفرار المنتج. تؤدي درجة الحرارة المنخفضة جدًا إلى المعالجة بالبروم غير الكامل.

يتم إجراء التخليق التقليدي للإيثر الثماني البروم (BDDP) في مذيبات الألكان المكلورة، مع معالجة لاحقة معقدة وتلوث عالي. نجح فريق بحث من جامعة نانجينغ العادية في تطوير عملية تخليق الطور المائي. وباستخدام المواد المساعدة لحل مشكلة عدم قابلية المواد الخام للذوبان في الماء، حصلوا مباشرة على مسحوق BDDP الأبيض في ظل ظروف محسنة بإنتاجية تبلغ 93.6%. تتجنب هذه الطريقة استخدام المذيبات العضوية السامة، ويمكن إعادة تدوير السائل الأم، مما يؤدي إلى تحقيق 'صفر انبعاثات'.

2. مثبطات اللهب المعتمدة على الفوسفور : 'فن اختيار' مصادر الفوسفور

في تصنيع مثبطات اللهب القائمة على الفوسفور، يعد اختيار مصدر الفوسفور أمرًا بالغ الأهمية. تشمل مصادر الفوسفور الشائعة أوكسي كلوريد الفوسفور، وثلاثي كلوريد الفوسفور، وخامس أكسيد الفوسفور، وهيبوفوسفيت، والدوبو والفوسفازين المشهورين مؤخرًا.

تخليق BDP/RDP: باستخدام أوكسي كلوريد الفوسفور وبيسفينول أ (أو ريسورسينول) كمواد خام، يتم إجراء التكثيف أولاً تحت تحفيز حمض لويس لتكوين مادة وسيطة، تليها الأسترة بالفينول. يؤثر نوع المحفز (AlCl₃ أكثر فعالية من TiCl₄)، ودرجة حرارة التفاعل، ونسبة التغذية بشكل مباشر على المحصول وتوزيع الوزن الجزيئي.

DOPO ومشتقاته: يبدأ تصنيع DOPO من o-phenylphenol وثلاثي كلوريد الفوسفور، ويمر بأربع خطوات: الأسترة، والتدوير، والتحلل المائي، والجفاف. يجب التحكم في درجة حرارة التدوير عند 175-180 درجة مئوية، ودرجة حرارة الجفاف عند 116-125 درجة مئوية. فوق 125 درجة مئوية، يحدث فقدان التسامي DOPO.

في السنوات الأخيرة، تم تحقيق اختراقات في تكنولوجيا التخليق الحفاز. استخدم فريق بحث من جامعة قوانغدونغ للتكنولوجيا نظامًا حفازًا PdCl₂/RuCl₃ لتصنيع مشتقات DOPO في درجات حرارة منخفضة، مما حقق إنتاجية منتج تصل إلى 90%. علاوة على ذلك، فإن نسبة الأيزومرات ذات درجة الحرارة العالية كبيرة، ويظهر مثبط اللهب نقطة انصهار واحدة فوق 295 درجة مئوية، مما يحسن الاستقرار الحراري بشكل كبير.

3. مثبطات اللهب ذات الأساس النيتروجيني: 'الهندسة الجزيئية' عبر التجميع الذاتي لرابطة الهيدروجين

يعد تحضير سيانورات الميلامين (MCA) هو الأكثر تمثيلاً. وهو عبارة عن مركب فوق جزيئي يتكون من التجميع الذاتي للميلامين وحمض السيانوريك من خلال الروابط الهيدروجينية.

تستخدم طريقة الطور المائي التقليدية كمية كبيرة من الماء (الماء: المادة المتفاعلة > 10:1)، مما يؤدي إلى لزوجة عالية للنظام ووقت تفاعل طويل. تستخدم العملية المحسنة عامل تعقيد (على سبيل المثال، WEX) لتعطيل انتظام الهيكل المستوي MCA، وتقليل نصف القطر الهيدروديناميكي، وخفض نسبة الماء إلى المادة إلى 2:1، وتقصير وقت التفاعل إلى 30 دقيقة، وإزالة الحاجة إلى غسل المنتج.

يتضمن التوليف الجاف طحنًا دقيقًا للغاية للميلامين وحمض السيانوريك، يليه تفاعل في فرن تسخين عند 350 درجة مئوية لمدة ساعة واحدة، مما يحقق نقاء بنسبة 99.2%. ومع ذلك، فإن الاستثمار في المعدات مرتفع، وخسارة تطاير المواد الخام حوالي 10٪.

ثالثا. التخليق غير العضوي: من 'الخام' إلى 'المواد الوظيفية'

جوهر إعداد مثبطات اللهب غير العضوية هو التحكم في عملية التبلور. يحدد الشكل البلوري وحجم الجسيمات والتشكل بشكل مباشر أداء التطبيق.

1. هيدروكسيد الألومنيوم (ATH): 'علم البلورات' في عملية باير

يتم الحصول على ATH الصناعي بشكل رئيسي من البوكسيت عبر عملية باير. ومع ذلك، لاستخدامه كمثبط للهب، هناك حاجة إلى مزيد من التكرير والمعالجة السطحية. المؤشرات الرئيسية هي حجم الجسيمات وتوزيعها: الجسيمات <5 ميكرومتر مناسبة لملء البوليمر؛ بالنسبة لمركبات الكابلات، يجب التحكم فيها عند 1-2 ميكرومتر. حاليا، فائقة الدقة وnanonization هي الاتجاهات الرئيسية. يمكن أن ينتج الترسيب المشترك في الطور السائل والترسيب التفاعلي عالي الجاذبية نانو ATH.

2. بولي فوسفات الأمونيوم (APP) : 'الجدل حول الشكل البلوري' لدرجة البلمرة

يحتوي APP على شكلين بلوريين رئيسيين: النوع الأول والنوع الثاني. يتميز النوع II APP بدرجة عالية من البلمرة (n > 1000)، وثبات حراري جيد (> 300 درجة مئوية)، وقابلية ذوبان منخفضة في الماء، مما يجعله المصدر الحمضي المفضل لأنظمة مثبطات اللهب المنتفخة المستخدمة في هندسة البلاستيك.

غالبًا ما يستخدم تخليق النوع الثاني APP طريق 'خامس أكسيد فوسفات هيدروجين الأمونيوم واليوريا والفوسفور'، حيث يتبلمر عند درجة حرارة 280-300 درجة مئوية لمدة 1.5-2 ساعة تحت جو من الأمونيا. تؤثر ظروف التفاعل بشكل كبير على تحول الشكل البلوري، مما يتطلب التحكم الدقيق في درجة الحرارة.

3. مثبطات اللهب النانوية غير العضوية: 'النمو المتحكم فيه' للتشكل

تحضير هيدروكسيستانات الزنك النانوي: أضف ملح الزنك والستانات إلى مشتت أكسيد الجرافين، وتفاعل عند درجة حرارة 5-80 درجة مئوية لمدة 2-6 ساعات، ثم قم بالتصفية والغسل للحصول على كعكة مرشح النانو. يؤدي تعديل السطح باستخدام مشتقات DOPO إلى إنتاج مثبطات اللهب النانوية مع وظائف مثبطات اللهب والتعزيز.

مثبطات اللهب المعتمدة على النانو أتابولجيت: قم بتفريق الأتابولجيت الطبيعي، ثم قم بتغليفه على السطح في الطور السائل باستخدام هيدرات Al₂O₃، وهيدرات MgO، وما إلى ذلك. يمكن أن تصل كمية الطلاء إلى 40%-500%. لا يوفر مثبط اللهب المركب مثبطات اللهب فحسب، بل يعمل أيضًا كعامل تقوية.

رابعا. تقنية التعديل الفيزيائي: 'الملابس' لمثبطات اللهب

لا يؤدي التعديل الفيزيائي إلى تغيير البنية الكيميائية لمثبطات اللهب ولكن يمكنه تغيير ''طابعها' تمامًا. فهو يحول محبة للماء إلى كارهة للماء، ومهاجرة إلى متينة، ومغبرة إلى متدفقة بحرية.

1. تعديل السطح: 'دور الجسر' لعوامل التوصيل

تتميز مثبطات اللهب غير العضوية (ATH، MH، APP) بتوافق ضعيف مع البوليمرات ويجب معالجتها بعوامل اقتران.

تعتبر عوامل اقتران Silane (على سبيل المثال، KH-550) وعوامل اقتران تيتانات (على سبيل المثال، NDZ-101) هي الأكثر استخدامًا. يؤدي تجفيف مثبطات اللهب وخلطها بكمية مناسبة من عامل التوصيل في خلاط عالي السرعة عند درجة حرارة 80-110 درجة مئوية لمدة 5-10 دقائق إلى الحصول على طلاء السطح. يمكن للـ PE المملوء بـ ATH بعد التعديل أن يشهد زيادة في قوة الشد بأكثر من 20٪.

2. الكبسلة الدقيقة: 'التغليف الدقيق' لهياكل القشرة الأساسية

تعد الكبسلة الدقيقة هي الطريقة الأكثر فعالية لحل المشكلات مثل امتصاص رطوبة الفسفور الأحمر، وسهولة انتقال APP، وتطاير مثبطات اللهب السائلة.

الفسفور الأحمر المغلف بدقة : يتم تغليف جزيئات الفسفور الأحمر براتنج الميلامين فورمالدهايد، أو الراتنج الفينولي، أو هيدروكسيدات غير عضوية. يحتوي الفوسفور الأحمر المطلي على نقطة اشتعال أعلى، وانخفاض في إطلاق PH₃، وتحسين التوافق بشكل ملحوظ مع البوليمرات. استخدم فريق بحث من جامعة خنان مشتقات DOPO لتعديل هيدروكسيستانات الزنك النانوية، مما أدى إلى تعديل السطح بخطوة واحدة وتعزيز مثبطات اللهب.

كبسولات APP الدقيقة: يؤدي استخدام البلمرة في الموقع لتغليف أسطح APP براتنج الميلامين فورمالدهايد إلى تقليل قابليته للذوبان في ماء بدرجة حرارة 25 درجة مئوية من 2.5 جم/100 مل إلى 0.25 جم/100 مل، وهو انخفاض بنسبة 90%.

كبسولات دقيقة من البيرفلوروهكسانون: استخدم فريق FluidicLab تقنية الموائع الدقيقة لتحضير كبسولات دقيقة من البيرفلوروهكسانون ذات هيكل أساسي. باستخدام 5٪ PVA كمرحلة خارجية، وراتنج حساس للضوء كمرحلة متوسطة، وبيرفلوروهكسانون كمرحلة داخلية، تم إنشاء قطرات أحادية التشتت (CV <5٪) باستخدام شريحة ميكروفلويديك زجاجية، وتم الحصول على كبسولات دقيقة بعد المعالجة بالأشعة فوق البنفسجية. تبلغ درجة حرارة الزناد 126.84 درجة مئوية، ويصل محتوى البيرفلوروهكسانون إلى 92.74%.

كبسولات دقيقة حساسة للحرارة: استخدام البلمرة في الموقع مع راتنجات الميلامين واليوريا فورمالدهايد (MUF) كمادة جدار ومركب ثلاثي من البيرفلوروهكسانون/2-BTP/سيبتافلوروسيكلوبنتين كمادة أساسية، وتم تحسين المعلمات مثل المستحلب، وسرعة التحريك، ونسبة القلب إلى الجدار لإنتاج كبسولات دقيقة. يعتمد سلوك إطلاقها على درجة الحرارة، مع زيادة معدلات الإطلاق التراكمي من 4.39% إلى 98.93% في حدود 30-120 درجة مئوية.

3. التحبيب والخلط: من 'الدقيق' إلى 'الكريات'

تسبب مثبطات اللهب المسحوقة صعوبات في إزالة الغبار والتغذية. يؤدي تحبيب البثق إلى الأصبغة المقاومة للهب إلى تحسين بيئة التشغيل وكفاءة التشتت بشكل كبير.

العملية النموذجية: مثبطات اللهب (50%-60%) + راتينج حامل (35%-45%) + مشتت (2%-3%) + نظام تثبيت، مخلوط بسرعة عالية، ثم مركب مصهور في جهاز بثق مزدوج اللولب ومكورات. تظهر مثبطات اللهب المجمعة تشتتًا محسنًا بشكل ملحوظ في PP، مما يؤدي إلى زيادة كفاءة مثبطات اللهب.

V. التركيب الأخضر: التطور من 'التحكم في التلوث' إلى 'التصريف الصفري'

تشهد صناعة مثبطات اللهب ترقية من 'الطرق التقليدية' إلى 'الاصطناع الأخضر'.

1. تفاعلات الطور المائي

يستخدم تخليق الإيثر الثماني البروم التقليدي مذيبات سامة مثل ثنائي كلورو الإيثان. إن عملية تصنيع الطور المائي التي طورتها جامعة نانجينغ العادية لا تتجنب المذيبات العضوية فحسب، بل تمكن أيضًا من إعادة تدوير السائل الأم. عندما أعيد استخدام السائل الأم للمرة الرابعة، لا يزال إنتاج المنتج يتجاوز 98٪، وكان توزيع الشكل البلوري وحجم الجسيمات أفضل من المنتجات المتاحة تجاريا.

2. تفاعل صلب-سائل ثنائي الطور خالٍ من المذيبات

يتطلب التوليف التقليدي لفوسفات ثلاثي إيثيل (TEP) كميات كبيرة من المذيبات وينتج عنه قيمة حمضية عالية. تستخدم العملية الجديدة تفاعلًا ثنائي الطور بين الصلب والسائل بين أوكسي كلوريد الفوسفور وإيثوكسيد الصوديوم عند درجة حرارة منخفضة، مما يؤدي إلى تقصير وقت التفاعل بشكل كبير، وتحقيق عائد أكبر من 90% وقيمة حمض أقل من 0.05 ملجم KOH/جم، وحل مشكلة قيمة الحمض العالية تمامًا.

3. إعادة تدوير مخلفات النفايات

إن استخدام بقايا نفايات إزالة الكبريت من غاز المداخن لتحضير مثبطات اللهب الجزيئية الكبيرة يحول النفايات إلى كنز. يتم خلط بقايا إزالة الكبريت من أكسيد المغنيسيوم مع الماء منزوع الأيونات، ويتم ضبط الرقم الهيدروجيني، ويتفاعل الخليط تحت الغليان للحصول على مركبات تشبه الهيدروتالسيت. يتم بعد ذلك إضافة الميلامين وحمض الفوسفوريك للتفاعل، يليه التشابك مع بارافورمالدهيد للحصول على مثبط لهب جزيئي كبير يحتوي على مركبات تشبه الهيدروتالسيت. إنها منخفضة التكلفة، وتوافق جيد، وامتصاص منخفض للرطوبة.

4. المواد الخام ذات الأساس الحيوي

اكتسب حمض الفيتيك، وهو مركب طبيعي يحتوي على الفوسفور، اهتمامًا كبيرًا في السنوات الأخيرة. يؤدي تصنيع مثبطات لهب الفوسفور ذات الأساس الحيوي من حمض الفيتيك إلى تجنب استخدام المواد الخام ذات الأساس النفطي ويتماشى مع اتجاهات التنمية المستدامة.

سادسا. 'العوالم الثلاثة' لتكنولوجيا التحضير

إذا نظرنا إلى الوراء في تطور تكنولوجيا تحضير مثبطات اللهب، يمكننا تقسيمها إلى ثلاثة مستويات:

المجال الأول: القدرة على صنع المنتج. أتقن مسار التوليف الأساسي وحقق إنتاجًا مستقرًا، ولكن مع وجود تباين كبير من دفعة إلى أخرى، وشوائب كثيرة، وإنتاجية منخفضة. يمكن اعتبار هذا فقط 'مهارة حرفية في ورشة العمل'.

المجال الثاني: القدرة على ضبط الجودة. التحكم بدقة في ظروف التفاعل (درجة الحرارة، والوقت، والمحفز، ودرجة الحموضة) لتحقيق إنتاجية عالية، ونقاوة عالية، وتوزيع ضيق. هذه هي 'التكنولوجيا الهندسية'.

المجال الثالث: القدرة على تصميم الأداء. بدءًا من البنية الجزيئية، استخدم التحكم في الشكل البلوري، وتنظيم حجم الجسيمات، وتعديل السطح، والكبسلة الدقيقة، ووسائل أخرى لإعطاء مثبطات اللهب خصائص 'مخصصة': مقاومة درجات الحرارة العالية، والتشتت السهل، وعدم الهجرة، والتوافق مع الركيزة. هذا هو 'فن الهندسة الجزيئية'.

لا تزال بعض شركات مثبطات اللهب تكافح في المجال الأول، في حين دخل عدد قليل من الشركات الرائدة في المجال الثاني. إن الأشخاص الذين يتمتعون حقًا بقيادة الصناعة هم دائمًا أولئك الذين قاموا ببناء القدرات الأساسية في المجال الثالث. إنهم لا يبيعون مثبطات اللهب فحسب، بل يبيعون القدرة على التنبؤ بالأداء وإدارة نهاية حالة عدم اليقين.
