كيف يمكن لمثبطات اللهب المعتمدة على الفوسفور تجنب التحلل والترشيح والاصفرار عند درجات حرارة عالية تصل إلى 300 درجة مئوية؟

كيف يمكن لمثبطات اللهب ذات الأساس الفوسفوري تجنب التحلل والترشيح والاصفرار عند درجات حرارة عالية تصل إلى 300 درجة مئوية؟

شاركنا مهندس متخصص في تعديل PBT ذات مرة بمشكلة: لقد كانوا يطورون موصلًا فاتح اللون. كان أداء التركيبة مثاليًا في تجارب صغيرة الحجم، ولكن بمجرد إدخالها في آلة بثق مزدوجة اللولب ووصول درجة الحرارة إلى 280 درجة مئوية، بدأت بالتدخين، وتشكلت بقايا بنية مصفرة على القالب، وخرج المنتج النهائي باللون الأصفر. لقد جربوا العديد من مثبطات اللهب المختلفة القائمة على الفوسفور، لكن النتائج كانت متشابهة إلى حد كبير - إما التحلل، أو الاصفرار، أو تراكم الكثير من العفن لدرجة أنهم اضطروا إلى إيقاف تشغيل الآلة كل ساعتين لتنظيف القالب.

لاحقاً، سألنا: مثبطات اللهب ذات الأساس الفوسفوري فعالة للغاية، لكن لماذا تفشل في اللحظة التي تواجه فيها درجات حرارة عالية؟

يجب أن تكون هذه المشكلة مألوفة لأي شخص يعمل مع النايلون عالي الحرارة، أو PBT، أو PPA.

1. لماذا تعتمد المواد البلاستيكية الهندسية ذات الحرارة العالية بشكل كبير على مثبطات اللهب ذات الأساس الفوسفوري؟

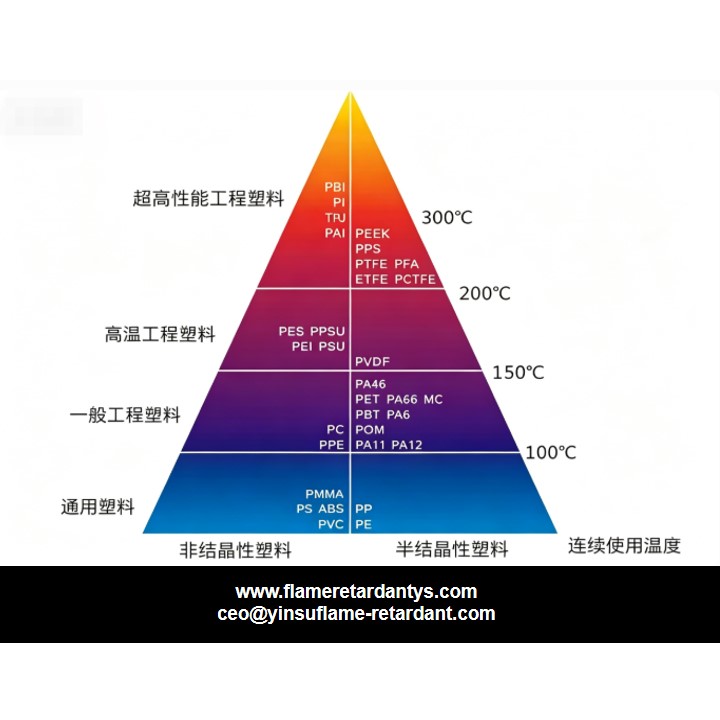

عادةً ما تتراوح درجات حرارة المعالجة للمواد مثل النايلون عالي الحرارة وPBT من 280 إلى 320 درجة مئوية. ضمن هذا النطاق من درجات الحرارة، لا تستطيع العديد من مثبطات اللهب التقليدية الصمود ببساطة - يتحلل MCA ، وتجفف الهيدروكسيدات منذ فترة طويلة، وبينما توفر مثبطات اللهب القائمة على البروم مقاومة جيدة للحرارة، فإنها تواجه ضغوطًا بيئية كبيرة.

أصبحت مثبطات اللهب القائمة على الفوسفور (مثل مركبات الفوسفور العضوية، وهيبوفوسفيت، والفوسفور الأحمر) هي الاختيار السائد بسبب كفاءتها العالية في تثبيط اللهب ومستويات التحميل المنخفضة. ومع ذلك، فإن الكفاءة العالية لا تعادل مقاومة درجات الحرارة العالية. وفي الواقع، فإن درجات حرارة التحلل الحراري للعديد من مثبطات اللهب الشائعة القائمة على الفوسفور تقع على وجه التحديد ضمن النطاق غير المناسب الذي يتراوح بين 280 و300 درجة مئوية، وهو ليس مرتفعًا بما يكفي لتحمل درجات حرارة المعالجة، ولكنه مرتفع جدًا بحيث لا يظل مستقرًا.

ثانيا. 'المزالق الثلاثة الرئيسية' في المعالجة بدرجة حرارة عالية

① التحلل المبكر

عندما تكون درجة حرارة التحلل الحراري لمثبطات اللهب أقل من درجة حرارة المعالجة، فإن النتيجة هي أن مثبطات اللهب 'تتحلل' داخل المسمار قبل أن يتم تشكيل المادة. ولا تفشل الجزيئات الصغيرة الناتجة في توفير مثبطات اللهب فحسب، بل تؤدي أيضًا إلى تآكل المعدات. والنتيجة الأكثر مباشرة هي أنه - على الرغم من أنك أضفت الكثير من مثبطات اللهب - فإن تصنيف مثبطات اللهب ببساطة لن يتحسن.

② تحجيم القالب

تتكثف منتجات التحلل الثانوية على سطح القالب، لتشكل طبقة من القشور الصلبة ذات اللون البني المصفر أو الأبيض. وفي أحسن الأحوال، يؤثر هذا على مظهر المنتج النهائي؛ وفي أسوأ الأحوال، فإنه يسد قنوات التهوية ويسبب ملء غير كامل. أبلغ بعض العملاء أنه عند استخدام مثبطات اللهب المعتمدة على الفوسفور في PBT، كان عليهم تفكيك القالب وتنظيفه كل ساعتين، مما أدى إلى خفض كفاءة الإنتاج إلى النصف.

③ الاصفرار

هذه هي المشكلة الأكثر إزعاجًا، خاصة عند إنتاج الأجزاء ذات الألوان الفاتحة أو البيضاء. تؤدي الأكسدة بدرجة الحرارة العالية إلى تغير لون مثبطات اللهب، مما يؤدي إلى تحول الجزء بالكامل إلى اللون الأصفر والباهت. لقد جرب بعض العملاء عدة درجات مختلفة وقالوا أخيرًا باستسلام، 'ربما يتعين علينا التبديل إلى الأجزاء ذات الألوان الداكنة بدلاً من ذلك'

ثالثا. أين يكمن جذر المشكلة؟

لا يعني ذلك أن مثبطات اللهب المعتمدة على الفوسفور غير فعالة؛ وبدلاً من ذلك، فإن درجة حرارة التحلل الحراري لمثبطات اللهب القياسية القائمة على الفوسفور لا تتماشى مع نافذة معالجة المواد البلاستيكية الهندسية ذات درجة الحرارة العالية.

هناك عدة عوامل تؤثر على درجة حرارة التحلل الحراري: الاستقرار المتأصل للبنية الجزيئية، وتوزيع حجم الجسيمات، ومحتوى الشوائب، وقطبية السطح. ببساطة، إذا كانت مثبطات اللهب القياسية المعتمدة على الفوسفور لا يمكنها تحمل درجات حرارة أعلى من 300 درجة مئوية، فكيف يمكنها حماية المادة؟

نقطة أخرى غالبًا ما يتم تجاهلها: العديد من مثبطات اللهب ذات الأساس الفوسفوري تطلق مواد حمضية عند درجات حرارة عالية. تعمل هذه المواد الحمضية على تحفيز تحلل البوليمر، مما يزيد من تفاقم الاصفرار والتلوث بالعفن.

رابعا. كيفية معالجة هذا؟ أربعة نهج

① تعديل البنية الجزيئية

هذا هو الحل الأساسي. إن إدخال مجموعات مقاومة للحرارة في المركبات القائمة على الفوسفور يعزز ثباتها الحراري الجوهري. على سبيل المثال، استبدال مجموعات الألكيل قصيرة السلسلة بهياكل أريل أو حلقية يمكن أن يرفع درجة حرارة التحلل الحراري بمقدار 30-50 درجة مئوية. يمكن لمثبطات اللهب الفوسفورية العضوية المعدلة أن تشهد زيادة في درجة حرارة تحللها الحراري من 280 درجة مئوية إلى أكثر من 330 درجة مئوية.

② تكنولوجيا الطلاء

طلاء سطح جزيئات مثبطات اللهب بطبقة من المواد المقاومة للحرارة العالية (مثل السيلان أو الراتنجات أو المركبات غير العضوية). يعمل هذا 'الطلاء' على إبطاء توصيل الحرارة إلى الداخل، مما يؤدي إلى تأخير التحلل. وفي الوقت نفسه، تعمل طبقة الطلاء على تحسين التوافق مع الركيزة وتقليل الترشيح.

③ التنقية والتحكم في حجم الجسيمات

غالبًا ما تعمل الشوائب بمثابة 'المحفز' للتحلل الحراري. يمكن أن يؤدي تقليل محتوى الشوائب وتحسين توزيع حجم الجسيمات (ليس خشنًا جدًا ولا ناعمًا جدًا) إلى تحسين الاستقرار الحراري بشكل كبير. وتهمل بعض الشركات المصنعة هذا الجانب، مما يؤدي إلى تقلبات كبيرة في الاستقرار الحراري داخل نفس الدفعة.

④ المزج التآزري

إذا لم يتمكن مركب واحد يعتمد على الفوسفور من تحمل الحرارة بمفرده، فيمكن دمجه مع مركبات أخرى. على سبيل المثال، فإن إقران مركب الفوسفور العضوي مع كمية صغيرة من المركبات القائمة على النيتروجين أو المركبات غير العضوية لا يؤدي فقط إلى تحسين كفاءة تثبيط اللهب ولكن قد يعزز أيضًا الاستقرار الحراري الإجمالي. ومع ذلك، يجب توخي الحذر للتأكد من أن مقاومة درجة الحرارة للتآزر متوافقة.

V. مقاومة درجات الحرارة العالية ليست سوى الخطوة الأولى؛ ويجب أيضًا معالجة الترشيح.

لا تضمن مقاومة التحلل أثناء المعالجة بدرجة حرارة عالية عدم حدوث الترشيح أثناء الاستخدام على المدى الطويل. تهاجر بعض مثبطات اللهب ذات الأساس الفوسفوري إلى السطح أثناء اختبار '85 المزدوج' (85 درجة مئوية/85% رطوبة، 1000 ساعة)، مكونة بقعًا بيضاء أو طبقة زيتية.

الأسباب الرئيسية للترشيح هي ضعف التوافق مع الركيزة، وانخفاض الوزن الجزيئي، والتغليف غير الكامل. الحلول واضحة ومباشرة: زيادة درجة البلمرة، وإجراء تعديل السطح، وتحسين عملية التغليف. إذا تم التعديل بشكل صحيح، فسيظل السطح نظيفًا حتى بعد اختبار Double-85.

سادسا. كيفية اختيار المادة المناسبة؟

نايلون عالي الحرارة (PA6T, PA9T, PPA): يعد التعديل باستخدام مركبات الفسفور العضوي أو ثنائي إيثيل فوسفونات الألومنيوم (ADP) خيارًا مستقرًا نسبيًا. انتبه إلى التوافق مع الألياف الزجاجية؛ بعض الدرجات عرضة للترشيح في الأنظمة المقواة بالألياف الزجاجية.

PBT: معدل باستخدام ADP أو الفسفور الأحمر (للأجزاء ذات الألوان الداكنة). الفوسفور الأحمر منخفض التكلفة وفعال للغاية، لكن خيارات الألوان محدودة. يمكن لمثبطات اللهب المعتمدة على النيتروجين أن تقلل الجرعة المطلوبة بشكل أكبر.

المنتجات ذات الألوان الفاتحة/البيضاء: تجنب الفوسفور الأحمر؛ اختر الفوسفور العضوي المعدل أو ADP عالي النقاء. تعتبر مقاومة درجات الحرارة ومقاومة الاصفرار من المتطلبات الحاسمة.

بعض النصائح العامة لتجنب المزالق:

تأكد من تجفيف المادة قبل المعالجة؛ يتناقص الاستقرار الحراري لمثبطات اللهب القائمة على الفوسفور عندما تمتص الرطوبة.

تجنب الخلط المباشر مع الحشوات القلوية مثل كربونات الكالسيوم، لأن ذلك قد يؤدي إلى تحييد مثبطات اللهب ويجعلها غير فعالة.

لا تعمل عند الحد الأعلى لدرجة حرارة البثق؛ اترك هامشًا من 20 إلى 30 درجة مئوية.

سابعا. درجات الحرارة المرتفعة ليست هي المشكلة؛ المشكلة الحقيقية هي اختيار المادة الخاطئة.

إن مثبطات اللهب للمواد البلاستيكية الهندسية ذات درجة الحرارة العالية ليست مجرد مسألة 'إضافتها'. فقط عن طريق اختيار مثبطات اللهب المعدلة القائمة على الفوسفور مع درجات حرارة التحلل الحراري المطابقة، فضلاً عن مقاومة الهجرة والاصفرار، يمكنك ضمان الإنتاج السلس والمنتجات النهائية المستقرة.

لقد بذلنا الكثير من الجهد في تعديل مثبطات اللهب المعتمدة على الفوسفور خلال السنوات القليلة الماضية. تحقق سلسلة الفسفور العضوي الخاصة بنا (مثل WADP-10) درجة حرارة تحلل حراري تزيد عن 350 درجة مئوية، مع عدم وجود أي تحلل أو اصفرار تقريبًا عند درجات حرارة معالجة تصل إلى 300 درجة مئوية؛ من خلال التنقية والتعديل، قللت سلسلة ADP بشكل كبير من مشاكل تلوث العفن؛ تعتمد أصباغ الفسفور الأحمر، مثل FRP-750A، على المحتوى العالي أو التغليف للحفاظ على الخصائص الأصلية مع مستويات إضافة منخفضة، مما يوفر تحكمًا ممتازًا في الترشيح ويجعلها مناسبة للأجزاء ذات الألوان الداكنة ذات درجة الحرارة العالية.

إذا كنت تعاني أيضًا من الاصفرار، أو تلوث العفن، أو التحلل أثناء المعالجة بدرجة حرارة عالية، فلا تتردد في مناقشة درجات معينة معنا. قد لا تحتاج إلى تبديل الصياغات - فقد يكون ضبط نافذة المعالجة هو كل ما يتطلبه الأمر لحل المشكلة.
